Ressort de compression VD-367 Acier inoxydable Ø 6,3 x 80 x 355 mm

Prix échelonnés - Ressort de compression VD-367

Quantité Prix unitaire [EUR]
1 16,0400 EUR
2 12,7700 EUR
3 8,7800 EUR
7 6,9200 EUR
17 5,3000 EUR
37 4,5500 EUR
75 4,4900 EUR
125 4,4900 EUR
175 4,4900 EUR
250 4,4900 EUR
350 4,4900 EUR

Ressort de compression Acheter

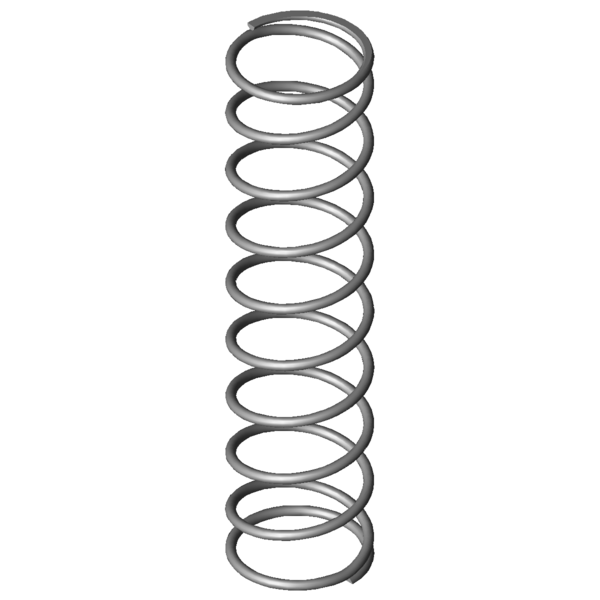

Image du produit Ressort de compression VD-367
Image du produit Ressort de compression VD-367
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-367

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 6,3 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 80 mm diamètre d'enroulement moyen
De 86,3 mm diamètre extérieur d'enroulement
Dd 72 mm diamètre maximal du mandrin
Dh 88,7 mm diamètre minimum de la douille
L0 355 mm longueur libre
Lk mm longueur de flambage
Fn 837,102 N force maximum en cas de charge statique
Ln 90,7 mm longueur minimum en cas de charge statique
sn 264,3 mm flexion maximum en cas de charge statique
Fndyn 750,637 N force maximum pour charge dynamique
Lndyn 118 mm longueur minimum pour utilisation dynamique
shdyn 47,93 mm course maximum en cas d'utilisation dynamique
S 41,024 mm pas, écart de milieu du fil à milieu du fil
n 8,5 nombre de spires utiles
nt nombre total de spires
R 3,167 N/mm raideur du ressort
Masse 650,2503 g masse d'un ressort
Fntol 47,1 N tolérance (+/-) pour force maximum statique
Fndtol 46,5 N tolérance (+/-) pour force maximum dynamique
Detol 1,2 mm tolérance (+/-) du diamètre extérieur
L0tol 8,71 mm tolérance (+/-) pour longueur libre
Groupe de prix #AQ - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-367 Acier inoxydable Ø 6,3 x 80 x 355 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-367 Acier inoxydable Ø 6,3 x 80 x 355 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-367 Acier inoxydable Ø 6,3 x 80 x 355 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-367 Acier inoxydable Ø 6,3 x 80 x 355 mm

calcul du chemin de force Ressort de compression VD-367

Formulaire de demande Ressort de compression VD-367 Acier inoxydable Ø 6,3 x 80 x 355 mm

Formulaire de demande Ressort de compression VD-367

Ressorts de compression similaires pour Ressort de compression VD-367 Acier inoxydable Ø 6,3 x 80 x 355 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-367 1.4310 6,3 86,3 355 837,102 90,7 264,3 8,5 3,167 100,0 | 100,0 | 100,0 | 100,0
D-367 EN 10270-1 6,3 86,3 355 967,989 92,5 262,5 8,5 3,688 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-339H 75 380 1,078 1.4310 332,239 71,76 308,24 60,2 | 83,9 | 62,7 | 34,0
VD-339J-12 68 325 1,121 1.4310 266,053 87,68 237,32 58,9 | 80,6 | 60,8 | 35,4
VD-339Y 85 428 1,124 1.4310 390,717 80,49 347,51 61,3 | 86,9 | 61,4 | 35,5
VD-343A 68 395 1,182 1.4310 308,819 133,78 261,22 62,6 | 82,7 | 67,9 | 37,3
VD-343 68 395 1,75 1.4310 527,292 93,63 301,37 71,1 | 82,7 | 75,3 | 55,2
VD-339X 85 252 1,942 1.4310 390,717 50,81 201,19 68,6 | 82,9 | 61,4 | 61,3
VD-367A 86,3 365 1,994 1.4310 475,163 126,73 238,27 78,5 | 99,1 | 73,5 | 63,0
VD-364C 95 278 2,031 1.4310 450,206 56,29 221,71 72,8 | 85,5 | 68,8 | 64,1
VD-364R-63 77 365 2,347 1.4310 579,431 118,11 246,89 83,1 | 93,9 | 81,3 | 74,1
VD-364E-16 70 335 2,387 1.4310 558,819 100,9 234,1 80,2 | 87,6 | 77,7 | 75,4
VD-389E-14 105 350 2,626 1.4310 664,391 97 253 86,9 | 90,3 | 87,5 | 82,9
VD-369G 78,3 310 2,954 1.4310 576,69 114,8 195,2 85,8 | 92,7 | 71,4 | 93,3
VD-373A 69,3 340 2,98 1.4310 541,454 158,29 181,71 84,3 | 92,0 | 66,7 | 94,1
VD-389E-26 89 390 3,048 1.4310 797,571 128,35 261,65 95,3 | 92,7 | 97,1 | 96,2
VD-367 86,3 355 3,167 1.4310 837,102 90,7 264,3 100,0 | 100,0 | 100,0 | 100,0
VD-394D 98 400 3,933 1.4310 1002,93 145 255 85,2 | 85,2 | 90,0 | 80,5
VD-389J 75 405 4,311 1.4310 1104,781 148,71 256,29 82,7 | 88,2 | 86,4 | 73,5
VD-373 69,3 340 4,41 1.4310 1009,725 111,04 228,96 82,9 | 92,0 | 84,8 | 71,8
VD-389E-24 89 280 4,483 1.4310 843,868 91,75 188,25 81,5 | 88,6 | 85,2 | 70,7
VD-398 88 410 5,6 1.4310 1506,4 141 269 73,8 | 87,8 | 76,9 | 56,6
VD-394C 98 285 5,784 1.4310 1030,1 106,9 178,1 70,5 | 82,4 | 74,3 | 54,8
VD-399D 81 345 6,824 1.4310 1342,438 148,29 196,71 68,2 | 89,9 | 68,4 | 46,4
VD-414G 100 332 8,019 1.4310 1658,676 125,16 206,84 62,4 | 83,3 | 64,4 | 39,5
VD-397 88 285 8,235 1.4310 1515,294 101 184 62,2 | 85,7 | 62,4 | 38,5
VD-422 110 345 10,294 1.4310 2251,838 126,25 218,75 56,8 | 79,5 | 60,0 | 30,8
VD-403 71 300 11,467 1.4310 1888,529 135,3 164,7 54,3 | 81,8 | 53,3 | 27,6
VD-428 90 370 13,672 1.4310 2741,211 169,5 200,5 53,8 | 84,9 | 53,2 | 23,2
VD-434 73 410 18,915 1.4310 3319,382 234,51 175,49 46,9 | 78,1 | 45,8 | 16,7
VD-427 90 255 20,106 1.4310 2680,894 121,66 133,34 44,5 | 76,9 | 40,8 | 15,8
Nombre de ressorts métalliques similaires: 28

Numéro de tarif douanier: 73202081; Ressort de compression VD-367

Pays d'origine: DE, German; Ressort de compression VD-367

Image du produit - Ressorts de compression VD-367

Image du produit - Ressorts de compression VD-367

QR-Code: Ressort de compression VD-367

QR-Code - Ressorts de compression - VD-367 | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-367.html
