Ressort de compression VD-389E-14 Acier inoxydable Ø 7 x 98 x 350 mm

Prix échelonnés - Ressort de compression VD-389E-14

Quantité	Prix unitaire [EUR]
1	39,1400 EUR
2	31,1800 EUR
3	30,5900 EUR
7	27,6100 EUR
17	25,4600 EUR
37	24,0000 EUR
75	23,1400 EUR
125	23,1400 EUR
175	23,1400 EUR
250	23,1400 EUR
350	23,1400 EUR

Ressort de compression Acheter

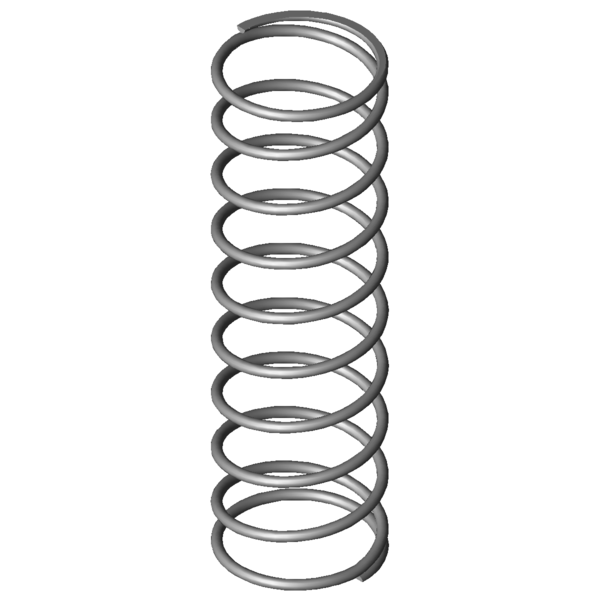

Image du produit Ressort de compression VD-389E-14

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-389E-14

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	7	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	98	mm	diamètre d'enroulement moyen
De	105	mm	diamètre extérieur d'enroulement
Dd	89,3	mm	diamètre maximal du mandrin
Dh	108,3	mm	diamètre minimum de la douille
L0	350	mm	longueur libre
Lk		mm	longueur de flambage
Fn	664,391	N	force maximum en cas de charge statique
Ln	97	mm	longueur minimum en cas de charge statique
sn	253	mm	flexion maximum en cas de charge statique
Fndyn	630,252	N	force maximum pour charge dynamique
Lndyn	110	mm	longueur minimum pour utilisation dynamique
shdyn	101,5	mm	course maximum en cas d'utilisation dynamique
S	40,353	mm	pas, écart de milieu du fil à milieu du fil
n	8,5	nombre	de spires utiles
nt		nombre	total de spires
R	2,626	N/mm	raideur du ressort
Masse	983,4033	g	masse d'un ressort
Fntol	47,45	N	tolérance (+/-) pour force maximum statique
Fndtol	51,2	N	tolérance (+/-) pour force maximum dynamique
Detol	1,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	14	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#BE	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-389E-14 Acier inoxydable Ø 7 x 98 x 350 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-389E-14 Acier inoxydable Ø 7 x 98 x 350 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-389E-14 Acier inoxydable Ø 7 x 98 x 350 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-389E-14 Acier inoxydable Ø 7 x 98 x 350 mm

calcul du chemin de force Ressort de compression VD-389E-14

Formulaire de demande Ressort de compression VD-389E-14 Acier inoxydable Ø 7 x 98 x 350 mm

Formulaire de demande Ressort de compression VD-389E-14

Ressorts de compression similaires pour Ressort de compression VD-389E-14 Acier inoxydable Ø 7 x 98 x 350 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-389E-14	1.4310	7	105	350	664,391	97	253	8,5	2,626	100,0 \| 100,0 \| 100,0 \| 100,0
D-389E-14	EN 10270-1	7	105	350	773,724	96,94	253,06	8,5	3,057	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-339H	75	380	1,078	1.4310	332,239	71,76	308,24	61,0 \| 75,9 \| 66,0 \| 41,0
VD-339Y	85	428	1,124	1.4310	390,717	80,49	347,51	62,2 \| 78,1 \| 65,8 \| 42,8
VD-364U	105	494	1,509	1.4310	593,845	100,47	393,53	73,7 \| 87,0 \| 76,8 \| 57,5
VD-364R-51	115	300	1,592	1.4310	374,723	64,64	235,36	74,3 \| 87,6 \| 74,7 \| 60,6
VD-367A	86,3	365	1,994	1.4310	475,163	126,73	238,27	82,7 \| 89,4 \| 82,8 \| 75,9
VD-364C	95	278	2,031	1.4310	450,206	56,29	221,71	79,3 \| 82,8 \| 77,7 \| 77,3
VD-364R-63	77	365	2,347	1.4310	579,431	118,11	246,89	88,9 \| 85,0 \| 92,4 \| 89,4
VD-364E-16	70	335	2,387	1.4310	558,819	100,9	234,1	86,5 \| 80,3 \| 88,3 \| 90,9
VD-364T	105	291	2,606	1.4310	593,05	63,47	227,53	93,3 \| 91,0 \| 89,6 \| 99,3
VD-389E-14	105	350	2,626	1.4310	664,391	97	253	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389C	120	331	2,647	1.4310	687,24	71,4	259,6	96,8 \| 94,0 \| 97,1 \| 99,2
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	85,1 \| 84,4 \| 82,0 \| 88,9
VD-373A	69,3	340	2,98	1.4310	541,454	158,29	181,71	83,1 \| 84,4 \| 76,7 \| 88,1
VD-389E-26	89	390	3,048	1.4310	797,571	128,35	261,65	89,2 \| 91,5 \| 90,0 \| 86,1
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	86,9 \| 90,3 \| 87,5 \| 82,9
VD-394D	98	400	3,933	1.4310	1002,93	145	255	79,6 \| 89,4 \| 82,7 \| 66,8
VD-389E-12	105	230	4,058	1.4310	658,685	67,7	162,3	78,3 \| 88,6 \| 81,6 \| 64,7
VD-392	108	390	4,216	1.4310	1194,368	106,74	283,26	75,4 \| 91,5 \| 72,5 \| 62,3
VD-373	69,3	340	4,41	1.4310	1009,725	111,04	228,96	74,0 \| 84,4 \| 78,1 \| 59,5
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	74,5 \| 88,3 \| 76,6 \| 58,6
VD-414D-24	120	390	4,938	1.4310	1334,862	119,7	270,3	70,0 \| 85,0 \| 71,7 \| 53,2
VD-398	88	410	5,6	1.4310	1506,4	141	269	67,2 \| 85,6 \| 69,1 \| 46,9
VD-394C	98	285	5,784	1.4310	1030,1	106,9	178,1	66,8 \| 87,4 \| 67,4 \| 45,4
VD-391	108	260	6,516	1.4310	1207,401	74,71	185,29	63,6 \| 86,3 \| 64,1 \| 40,3
VD-399D	81	345	6,824	1.4310	1342,438	148,29	196,71	63,3 \| 87,7 \| 63,6 \| 38,5

Nombre de ressorts métalliques similaires: 24

Numéro de tarif douanier: 73202081; Ressort de compression VD-389E-14

Pays d'origine: DE, German; Ressort de compression VD-389E-14
