Ressort de compression VD-369G Acier inoxydable Ø 6,3 x 72 x 310 mm

Prix échelonnés - Ressort de compression VD-369G

Quantité	Prix unitaire [EUR]
1	16,9900 EUR
2	13,5400 EUR
3	9,7100 EUR
7	8,0900 EUR
17	6,3200 EUR
37	5,6200 EUR
75	5,5400 EUR
125	5,5400 EUR
175	5,5400 EUR
250	5,5400 EUR
350	5,5400 EUR

Ressort de compression Acheter

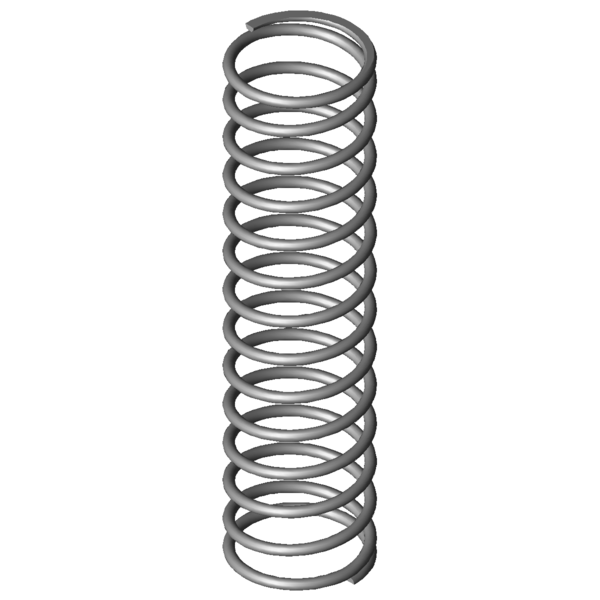

Image du produit Ressort de compression VD-369G

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-369G

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	6,3	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	72	mm	diamètre d'enroulement moyen
De	78,3	mm	diamètre extérieur d'enroulement
Dd	64,3	mm	diamètre maximal du mandrin
Dh	81,9	mm	diamètre minimum de la douille
L0	310	mm	longueur libre
Lk		mm	longueur de flambage
Fn	576,69	N	force maximum en cas de charge statique
Ln	114,8	mm	longueur minimum en cas de charge statique
sn	195,2	mm	flexion maximum en cas de charge statique
Fndyn	536,216	N	force maximum pour charge dynamique
Lndyn	128,5	mm	longueur minimum pour utilisation dynamique
shdyn	114	mm	course maximum en cas d'utilisation dynamique
S	24,296	mm	pas, écart de milieu du fil à milieu du fil
n	12,5	nombre	de spires utiles
nt		nombre	total de spires
R	2,954	N/mm	raideur du ressort
Masse	808,1683	g	masse d'un ressort
Fntol	40,11	N	tolérance (+/-) pour force maximum statique
Fndtol	45,2	N	tolérance (+/-) pour force maximum dynamique
Detol	1,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	10,4	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AT	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-369G Acier inoxydable Ø 6,3 x 72 x 310 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-369G Acier inoxydable Ø 6,3 x 72 x 310 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-369G Acier inoxydable Ø 6,3 x 72 x 310 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-369G Acier inoxydable Ø 6,3 x 72 x 310 mm

calcul du chemin de force Ressort de compression VD-369G

Formulaire de demande Ressort de compression VD-369G Acier inoxydable Ø 6,3 x 72 x 310 mm

Formulaire de demande Ressort de compression VD-369G

Ressorts de compression similaires pour Ressort de compression VD-369G Acier inoxydable Ø 6,3 x 72 x 310 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-369G	1.4310	6,3	78,3	310	576,69	114,8	195,2	12,5	2,954	100,0 \| 100,0 \| 100,0 \| 100,0
D-369G	EN 10270-1	6,3	78,3	310	671,948	114,65	195,35	12,5	3,44	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-313U	70	379	0,82	1.4310	257,266	65,32	313,68	53,1 \| 78,2 \| 53,4 \| 27,8
VD-313D	60	319	0,862	1.4310	225,567	57,41	261,59	54,3 \| 77,0 \| 56,9 \| 29,2
VD-313T-01	70	312	0,917	1.4310	231,648	59,28	252,72	57,9 \| 84,1 \| 58,7 \| 31,0
VD-339H	75	380	1,078	1.4310	332,239	71,76	308,24	60,0 \| 82,9 \| 60,5 \| 36,5
VD-339J-12	68	325	1,121	1.4310	266,053	87,68	237,32	62,2 \| 84,6 \| 64,2 \| 37,9
VD-364R-34	69	296	1,825	1.4310	275,469	145,08	150,92	71,7 \| 90,8 \| 62,5 \| 61,8
VD-339G	75	224	1,862	1.4310	332,631	45,34	178,66	72,5 \| 79,8 \| 74,6 \| 63,0
VD-339Z-03	75	273	1,876	1.4310	382,194	69,25	203,76	77,4 \| 87,7 \| 81,0 \| 63,5
VD-339X	85	252	1,942	1.4310	390,717	50,81	201,19	77,5 \| 84,3 \| 82,4 \| 65,7
VD-367A	86,3	365	1,994	1.4310	475,163	126,73	238,27	80,5 \| 91,9 \| 82,2 \| 67,5
VD-364C	95	278	2,031	1.4310	450,206	56,29	221,71	79,4 \| 86,5 \| 83,1 \| 68,7
VD-364R-63	77	365	2,347	1.4310	579,431	118,11	246,89	87,2 \| 92,8 \| 89,3 \| 79,4
VD-364E-16	70	335	2,387	1.4310	558,819	100,9	234,1	86,9 \| 89,7 \| 90,1 \| 80,8
VD-342	68	275	2,573	1.4310	535,526	66,87	208,13	88,5 \| 85,0 \| 93,3 \| 87,1
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	100,0 \| 100,0 \| 100,0 \| 100,0
VD-373A	69,3	340	2,98	1.4310	541,454	158,29	181,71	95,3 \| 93,2 \| 93,5 \| 99,1
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	85,8 \| 92,7 \| 71,4 \| 93,3
VD-364R-62	77	230	3,728	1.4310	563,555	78,81	151,19	85,4 \| 89,3 \| 87,6 \| 79,3
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	79,4 \| 89,2 \| 81,0 \| 68,0
VD-373	69,3	340	4,41	1.4310	1009,725	111,04	228,96	77,1 \| 93,2 \| 71,2 \| 67,0
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	79,2 \| 89,4 \| 82,4 \| 65,9
VD-399D	81	345	6,824	1.4310	1342,438	148,29	196,71	67,6 \| 88,4 \| 71,1 \| 43,3
VD-389H	75	254	7,033	1.4310	1107,277	96,56	157,44	65,9 \| 89,2 \| 66,4 \| 42,0
VD-397	88	285	8,235	1.4310	1515,294	101	184	62,9 \| 86,6 \| 66,2 \| 35,9
VD-399C	81	220	10,839	1.4310	1308,316	99,29	120,71	54,1 \| 82,1 \| 53,0 \| 27,3
VD-403	71	300	11,467	1.4310	1888,529	135,3	164,7	57,3 \| 88,7 \| 57,5 \| 25,8
VD-427	90	255	20,106	1.4310	2680,894	121,66	133,34	45,7 \| 77,4 \| 44,9 \| 14,7
VD-414M	63	281	23,522	1.4310	2399,593	178,98	102,02	43,7 \| 80,4 \| 38,1 \| 12,6
VD-433	73	285	27,995	1.4310	3360,996	164,94	120,06	44,2 \| 82,7 \| 39,3 \| 10,6
VD-439	60	335	37,838	1.4310	3956,419	230,44	104,56	39,8 \| 77,4 \| 34,1 \| 7,8

Nombre de ressorts métalliques similaires: 29

Numéro de tarif douanier: 73202081; Ressort de compression VD-369G

Pays d'origine: DE, German; Ressort de compression VD-369G
