Ressort de compression VD-403 Acier inoxydable Ø 8 x 63 x 300 mm

Prix échelonnés - Ressort de compression VD-403

Quantité	Prix unitaire [EUR]
1	18,6200 EUR
2	14,8300 EUR
3	11,1000 EUR
7	9,4000 EUR
17	7,8300 EUR
37	6,8300 EUR
75	6,7200 EUR
125	6,7200 EUR
175	6,7200 EUR
250	6,7200 EUR
350	6,7200 EUR

Ressort de compression Acheter

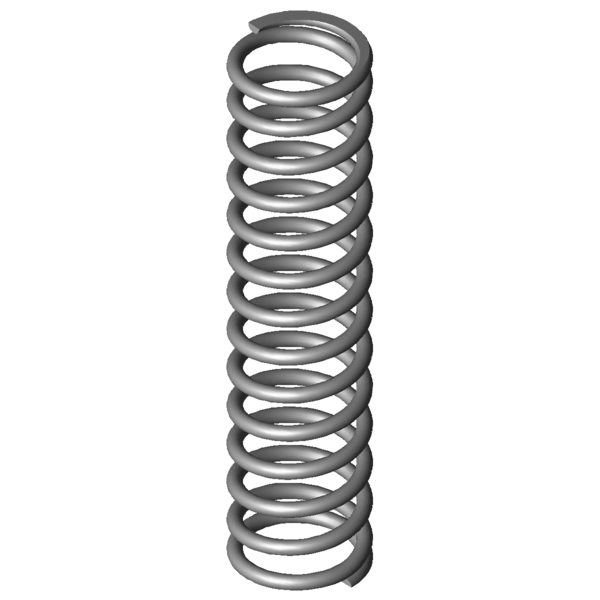

Image du produit Ressort de compression VD-403

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-403

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	8	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	63	mm	diamètre d'enroulement moyen
De	71	mm	diamètre extérieur d'enroulement
Dd	53,6	mm	diamètre maximal du mandrin
Dh	73,1	mm	diamètre minimum de la douille
L0	300	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1888,529	N	force maximum en cas de charge statique
Ln	135,3	mm	longueur minimum en cas de charge statique
sn	164,7	mm	flexion maximum en cas de charge statique
Fndyn	1765,863	N	force maximum pour charge dynamique
Lndyn	146	mm	longueur minimum pour utilisation dynamique
shdyn	28,42	mm	course maximum en cas d'utilisation dynamique
S	23,36	mm	pas, écart de milieu du fil à milieu du fil
n	12,5	nombre	de spires utiles
nt		nombre	total de spires
R	11,467	N/mm	raideur du ressort
Masse	1140,2727	g	masse d'un ressort
Fntol	99,9	N	tolérance (+/-) pour force maximum statique
Fndtol	98	N	tolérance (+/-) pour force maximum dynamique
Detol	0,8	mm	tolérance (+/-) du diamètre extérieur
L0tol	5,02	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AX	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-403 Acier inoxydable Ø 8 x 63 x 300 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-403 Acier inoxydable Ø 8 x 63 x 300 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-403 Acier inoxydable Ø 8 x 63 x 300 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-403 Acier inoxydable Ø 8 x 63 x 300 mm

calcul du chemin de force Ressort de compression VD-403

Formulaire de demande Ressort de compression VD-403 Acier inoxydable Ø 8 x 63 x 300 mm

Formulaire de demande Ressort de compression VD-403

Ressorts de compression similaires pour Ressort de compression VD-403 Acier inoxydable Ø 8 x 63 x 300 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-403	1.4310	8	71	300	1888,529	135,3	164,7	12,5	11,467	100,0 \| 100,0 \| 100,0 \| 100,0
D-403	EN 10270-1	8	71	300	2198,788	135,3	164,7	12,5	13,35	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-348A	55	280	2,365	1.4310	365,076	125,63	154,38	51,6 \| 77,8 \| 56,5 \| 20,6
VD-364E-16	70	335	2,387	1.4310	558,819	100,9	234,1	52,1 \| 85,6 \| 50,0 \| 20,8
VD-339N	50	299	2,457	1.4310	497,836	96,42	202,58	50,2 \| 75,4 \| 53,8 \| 21,4
VD-342	68	275	2,573	1.4310	535,526	66,87	208,13	53,2 \| 83,3 \| 53,7 \| 22,4
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	57,3 \| 88,7 \| 57,5 \| 25,8
VD-373A	69,3	340	2,98	1.4310	541,454	158,29	181,71	57,9 \| 88,2 \| 59,7 \| 26,0
VD-364J	60	341	3,191	1.4310	713,745	117,33	223,67	54,7 \| 80,4 \| 55,7 \| 27,8
VD-348	55	280	3,5	1.4310	671,563	88,13	191,88	56,3 \| 77,8 \| 60,7 \| 30,5
VD-364E-14	70	220	3,51	1.4310	519,193	72,1	147,9	56,5 \| 80,2 \| 58,6 \| 30,6
VD-373	69,3	340	4,41	1.4310	1009,725	111,04	228,96	63,1 \| 88,2 \| 62,7 \| 38,5
VD-372	69,3	235	6,485	1.4310	1008,22	79,54	155,46	71,8 \| 84,9 \| 73,9 \| 56,6
VD-399D	81	345	6,824	1.4310	1342,438	148,29	196,71	76,2 \| 91,5 \| 77,4 \| 59,5
VD-389H	75	254	7,033	1.4310	1107,277	96,56	157,44	75,8 \| 88,9 \| 77,1 \| 61,3
VD-397	88	285	8,235	1.4310	1515,294	101	184	82,9 \| 91,9 \| 84,9 \| 71,8
VD-403	71	300	11,467	1.4310	1888,529	135,3	164,7	100,0 \| 100,0 \| 100,0 \| 100,0
VD-409	58	340	15,498	1.4310	2363,939	187,47	152,53	83,4 \| 90,0 \| 86,2 \| 74,0
VD-402	71	205	16,863	1.4310	1819,055	97,13	107,87	79,4 \| 89,4 \| 80,9 \| 68,0
VD-414M	63	281	23,522	1.4310	2399,593	178,98	102,02	69,8 \| 90,4 \| 70,3 \| 48,8
VD-433	73	285	27,995	1.4310	3360,996	164,94	120,06	65,4 \| 90,8 \| 64,5 \| 41,0
VD-414M-05	57	276	30,536	1.4310	2539,701	192,83	83,17	62,3 \| 87,1 \| 62,4 \| 37,6
VD-439	60	335	37,838	1.4310	3956,419	230,44	104,56	56,9 \| 84,7 \| 55,6 \| 30,3

Nombre de ressorts métalliques similaires: 20

Numéro de tarif douanier: 73202081; Ressort de compression VD-403

Pays d'origine: DE, German; Ressort de compression VD-403
