Ressort de compression VD-372 Acier inoxydable Ø 6,3 x 63 x 235 mm

Prix échelonnés - Ressort de compression VD-372

Quantité	Prix unitaire [EUR]
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	4,4300 EUR
37	3,8300 EUR
75	3,7600 EUR
125	3,7600 EUR
175	3,7600 EUR
250	3,7600 EUR
350	3,7600 EUR

Ressort de compression Acheter

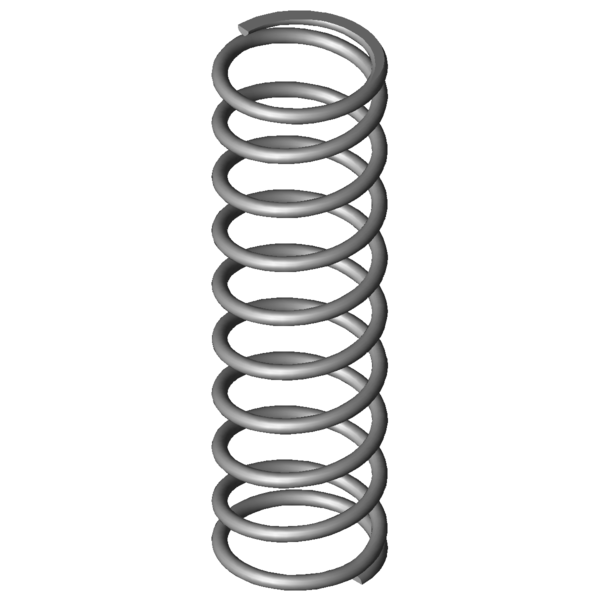

Image du produit Ressort de compression VD-372

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-372

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	6,3	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	63	mm	diamètre d'enroulement moyen
De	69,3	mm	diamètre extérieur d'enroulement
Dd	55	mm	diamètre maximal du mandrin
Dh	72	mm	diamètre minimum de la douille
L0	235	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1008,22	N	force maximum en cas de charge statique
Ln	79,54	mm	longueur minimum en cas de charge statique
sn	155,46	mm	flexion maximum en cas de charge statique
Fndyn	927,397	N	force maximum pour charge dynamique
Lndyn	92	mm	longueur minimum pour utilisation dynamique
shdyn	28,86	mm	course maximum en cas d'utilisation dynamique
S	26,906	mm	pas, écart de milieu du fil à milieu du fil
n	8,5	nombre	de spires utiles
nt		nombre	total de spires
R	6,485	N/mm	raideur du ressort
Masse	512,0721	g	masse d'un ressort
Fntol	53,8	N	tolérance (+/-) pour force maximum statique
Fndtol	53,1	N	tolérance (+/-) pour force maximum dynamique
Detol	1,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	4,8	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AN	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-372 Acier inoxydable Ø 6,3 x 63 x 235 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-372 Acier inoxydable Ø 6,3 x 63 x 235 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-372 Acier inoxydable Ø 6,3 x 63 x 235 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-372 Acier inoxydable Ø 6,3 x 63 x 235 mm

calcul du chemin de force Ressort de compression VD-372

Formulaire de demande Ressort de compression VD-372 Acier inoxydable Ø 6,3 x 63 x 235 mm

Formulaire de demande Ressort de compression VD-372

Ressorts de compression similaires pour Ressort de compression VD-372 Acier inoxydable Ø 6,3 x 63 x 235 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-372	1.4310	6,3	69,3	235	1008,22	79,54	155,46	8,5	6,485	100,0 \| 100,0 \| 100,0 \| 100,0
D-372	EN 10270-1	6,3	69,3	235	1173,856	79,54	155,46	8,5	7,551	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-339Z-03	75	273	1,876	1.4310	382,194	69,25	203,76	57,3 \| 85,9 \| 57,1 \| 28,9
VD-339J-04	58	210	1,896	1.4310	241,226	82,75	127,25	54,5 \| 81,5 \| 52,9 \| 29,2
VD-316	54	230	2,108	1.4310	372,38	53,37	176,63	58,2 \| 79,8 \| 62,5 \| 32,5
VD-339J-11	68	173	2,156	1.4310	265,363	49,91	123,09	55,7 \| 81,1 \| 52,7 \| 33,2
VD-342	68	275	2,573	1.4310	535,526	66,87	208,13	63,7 \| 87,6 \| 63,9 \| 39,7
VD-364R-33	69	200	2,701	1.4310	265,656	101,66	98,34	59,2 \| 91,2 \| 44,8 \| 41,7
VD-366A	86,3	230	3,167	1.4310	460,969	84,46	145,54	70,4 \| 92,7 \| 69,7 \| 48,8
VD-347A	55	235	3,241	1.4310	455,729	94,38	140,63	68,0 \| 86,2 \| 67,8 \| 50,0
VD-364E-14	70	220	3,51	1.4310	519,193	72,1	147,9	73,6 \| 93,3 \| 73,3 \| 54,1
VD-364R-62	77	230	3,728	1.4310	563,555	78,81	151,19	76,1 \| 94,4 \| 76,6 \| 57,5
VD-341	68	180	3,977	1.4310	529,678	46,8	133,2	71,7 \| 84,7 \| 69,1 \| 61,3
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	76,1 \| 92,6 \| 68,7 \| 67,0
VD-364H	60	213	5,206	1.4310	712,402	76,17	136,83	82,6 \| 88,2 \| 79,3 \| 80,3
VD-378A	56,3	250	5,961	1.4310	585,228	151,82	98,18	81,4 \| 91,7 \| 60,6 \| 91,9
VD-372	69,3	235	6,485	1.4310	1008,22	79,54	155,46	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389H	75	254	7,033	1.4310	1107,277	96,56	157,44	92,9 \| 91,6 \| 94,9 \| 92,2
VD-377A	56,3	217	8,168	1.4310	839,767	114,19	102,81	81,8 \| 91,2 \| 74,7 \| 79,4
VD-378	56,3	250	8,822	1.4310	1264,448	106,67	143,33	83,7 \| 91,7 \| 86,0 \| 73,5
VD-399C	81	220	10,839	1.4310	1308,316	99,29	120,71	74,4 \| 86,0 \| 77,4 \| 59,8
VD-402	71	205	16,863	1.4310	1819,055	97,13	107,87	62,9 \| 87,9 \| 62,4 \| 38,5
VD-408	58	230	22,938	1.4310	2251,11	131,86	98,14	56,3 \| 86,8 \| 54,0 \| 28,3
VD-414M	63	281	23,522	1.4310	2399,593	178,98	102,02	54,3 \| 81,5 \| 53,8 \| 27,6
VD-433	73	285	27,995	1.4310	3360,996	164,94	120,06	52,3 \| 80,1 \| 53,6 \| 23,2
VD-414M-04	57	230	37,079	1.4310	2522,252	161,98	68,02	47,6 \| 83,4 \| 41,9 \| 17,5
VD-432	73	200	41,169	1.4310	3352,762	118,56	81,44	46,0 \| 81,0 \| 41,2 \| 15,8
VD-438	60	230	56	1.4310	3797,5	162,19	67,81	43,0 \| 82,5 \| 35,1 \| 11,6
VD-445D	55	238	128,029	1.4310	5492,455	195,1	42,9	36,1 \| 80,4 \| 23,0 \| 5,1
