Ressort de compression VD-432 Acier inoxydable Ø 10 x 63 x 200 mm

Prix échelonnés - Ressort de compression VD-432

Quantité	Prix unitaire [EUR]
1	19,3600 EUR
2	15,4300 EUR
3	12,4800 EUR
7	10,6000 EUR
17	9,3700 EUR
37	8,2100 EUR
75	8,1200 EUR
125	8,1200 EUR
175	8,1200 EUR
250	8,1200 EUR
350	8,1200 EUR

Ressort de compression Acheter

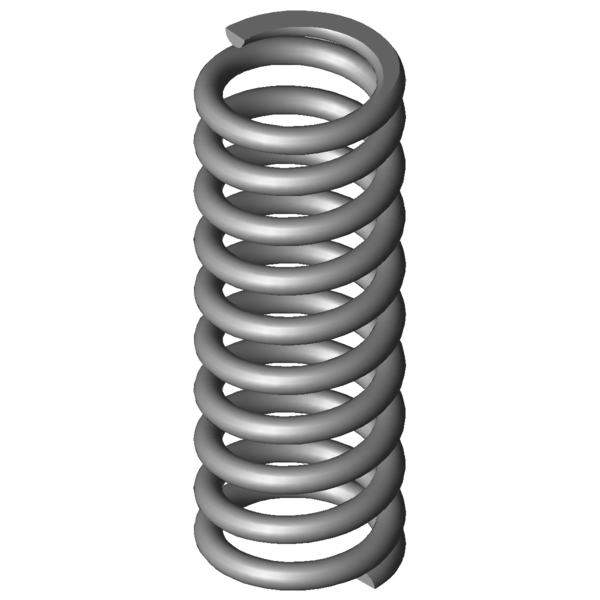

Image du produit Ressort de compression VD-432

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-432

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	10	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	63	mm	diamètre d'enroulement moyen
De	73	mm	diamètre extérieur d'enroulement
Dd	51	mm	diamètre maximal du mandrin
Dh	75	mm	diamètre minimum de la douille
L0	200	mm	longueur libre
Lk		mm	longueur de flambage
Fn	3352,762	N	force maximum en cas de charge statique
Ln	118,56	mm	longueur minimum en cas de charge statique
sn	81,44	mm	flexion maximum en cas de charge statique
Fndyn	3073,657	N	force maximum pour charge dynamique
Lndyn	125,34	mm	longueur minimum pour utilisation dynamique
shdyn	10,52	mm	course maximum en cas d'utilisation dynamique
S	22,353	mm	pas, écart de milieu du fil à milieu du fil
n	8,5	nombre	de spires utiles
nt		nombre	total de spires
R	41,169	N/mm	raideur du ressort
Masse	1290,1792	g	masse d'un ressort
Fntol	211	N	tolérance (+/-) pour force maximum statique
Fndtol	206	N	tolérance (+/-) pour force maximum dynamique
Detol	0,8	mm	tolérance (+/-) du diamètre extérieur
L0tol	3,19	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AZ	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-432 Acier inoxydable Ø 10 x 63 x 200 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-432 Acier inoxydable Ø 10 x 63 x 200 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-432 Acier inoxydable Ø 10 x 63 x 200 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-432 Acier inoxydable Ø 10 x 63 x 200 mm

calcul du chemin de force Ressort de compression VD-432

Formulaire de demande Ressort de compression VD-432 Acier inoxydable Ø 10 x 63 x 200 mm

Formulaire de demande Ressort de compression VD-432

Ressorts de compression similaires pour Ressort de compression VD-432 Acier inoxydable Ø 10 x 63 x 200 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-432	1.4310	10	73	200	3352,762	118,56	81,44	8,5	41,169	100,0 \| 100,0 \| 100,0 \| 100,0
D-432	EN 10270-1	10	73	200	3903,573	118,56	81,44	8,5	47,932	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	44,8 \| 83,8 \| 40,1 \| 10,6
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	42,8 \| 79,5 \| 37,1 \| 11,9
VD-347	55	195	5,147	1.4310	678,768	63,13	131,88	42,6 \| 74,3 \| 41,0 \| 12,5
VD-364H	60	213	5,206	1.4310	712,402	76,17	136,83	43,4 \| 77,0 \| 40,4 \| 12,6
VD-372	69,3	235	6,485	1.4310	1008,22	79,54	155,46	46,0 \| 81,0 \| 41,2 \| 15,8
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	48,2 \| 79,6 \| 48,7 \| 16,3
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	48,2 \| 82,3 \| 45,4 \| 16,8
VD-364R-72	61	180	8,019	1.4310	845,175	74,6	105,4	49,5 \| 77,9 \| 51,2 \| 19,5
VD-371	69,3	155	10,023	1.4310	993,127	55,91	99,09	52,9 \| 78,5 \| 55,9 \| 24,3
VD-399C	81	220	10,839	1.4310	1308,316	99,29	120,71	55,5 \| 87,0 \| 53,2 \| 26,3
VD-389G	75	153	12,148	1.4310	1107,916	61,8	91,2	57,3 \| 81,3 \| 61,2 \| 29,5
VD-402	71	205	16,863	1.4310	1819,055	97,13	107,87	65,8 \| 91,6 \| 64,9 \| 41,0
VD-414L	63	179	38,377	1.4310	2392,166	116,67	62,33	85,3 \| 88,6 \| 73,9 \| 93,2
VD-429A	84	200	39,26	1.4310	3344,951	114,8	85,2	96,2 \| 95,6 \| 97,7 \| 95,4
VD-432	73	200	41,169	1.4310	3352,762	118,56	81,44	100,0 \| 100,0 \| 100,0 \| 100,0

Nombre de ressorts métalliques similaires: 14

Numéro de tarif douanier: 73202081; Ressort de compression VD-432

Pays d'origine: DE, German; Ressort de compression VD-432
