Ressort de compression VD-366 Acier inoxydable Ø 6,3 x 80 x 220 mm

Prix échelonnés - Ressort de compression VD-366

Quantité Prix unitaire [EUR]
1 15,2800 EUR
2 12,1700 EUR
3 7,9400 EUR
7 6,0400 EUR
17 4,4300 EUR
37 3,8300 EUR
75 3,7600 EUR
125 3,7600 EUR
175 3,7600 EUR
250 3,7600 EUR
350 3,7600 EUR

Ressort de compression Acheter

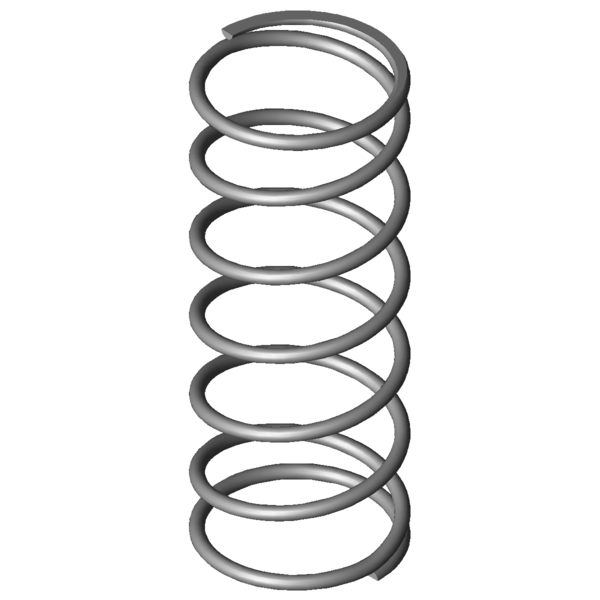

Image du produit Ressort de compression VD-366
Image du produit Ressort de compression VD-366
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-366

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 6,3 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 80 mm diamètre d'enroulement moyen
De 86,3 mm diamètre extérieur d'enroulement
Dd 72 mm diamètre maximal du mandrin
Dh 88,7 mm diamètre minimum de la douille
L0 220 mm longueur libre
Lk mm longueur de flambage
Fn 787,598 N force maximum en cas de charge statique
Ln 59,1 mm longueur minimum en cas de charge statique
sn 160,9 mm flexion maximum en cas de charge statique
Fndyn 750,377 N force maximum pour charge dynamique
Lndyn 66,7 mm longueur minimum pour utilisation dynamique
shdyn 31,93 mm course maximum en cas d'utilisation dynamique
S 38,855 mm pas, écart de milieu du fil à milieu du fil
n 5,5 nombre de spires utiles
nt nombre total de spires
R 4,895 N/mm raideur du ressort
Masse 464,4645 g masse d'un ressort
Fntol 49 N tolérance (+/-) pour force maximum statique
Fndtol 48,5 N tolérance (+/-) pour force maximum dynamique
Detol 1,2 mm tolérance (+/-) du diamètre extérieur
L0tol 6,19 mm tolérance (+/-) pour longueur libre
Groupe de prix #AN - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-366 Acier inoxydable Ø 6,3 x 80 x 220 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-366 Acier inoxydable Ø 6,3 x 80 x 220 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-366 Acier inoxydable Ø 6,3 x 80 x 220 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-366 Acier inoxydable Ø 6,3 x 80 x 220 mm

calcul du chemin de force Ressort de compression VD-366

Formulaire de demande Ressort de compression VD-366 Acier inoxydable Ø 6,3 x 80 x 220 mm

Formulaire de demande Ressort de compression VD-366

Ressorts de compression similaires pour Ressort de compression VD-366 Acier inoxydable Ø 6,3 x 80 x 220 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-366 1.4310 6,3 86,3 220 787,598 59,1 160,9 5,5 4,895 100,0 | 100,0 | 100,0 | 100,0
D-366 EN 10270-1 6,3 86,3 220 916,989 59,1 160,9 5,5 5,699 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-313T 70 233 1,417 1.4310 271,73 41,18 191,82 55,9 | 79,7 | 59,2 | 28,9
VD-339G 75 224 1,862 1.4310 332,631 45,34 178,66 63,2 | 85,5 | 66,1 | 38,0
VD-339X 85 252 1,942 1.4310 390,717 50,81 201,19 64,3 | 88,4 | 64,8 | 39,7
VD-364R-58 90 210 2,251 1.4310 285,527 83,15 126,85 66,4 | 95,5 | 57,5 | 46,0
VD-364R-33 69 200 2,701 1.4310 265,656 101,66 98,34 63,1 | 86,6 | 47,4 | 55,2
VD-339W 85 164 3,052 1.4310 390,717 35,97 128,03 70,4 | 84,1 | 64,6 | 62,3
VD-366A 86,3 230 3,167 1.4310 460,969 84,46 145,54 79,2 | 98,6 | 74,5 | 64,7
VD-364B 95 181 3,191 1.4310 450,496 39,82 141,18 74,8 | 86,8 | 72,5 | 65,2
VD-364R-57 90 165 3,479 1.4310 371,869 58,1 106,9 72,2 | 88,7 | 56,8 | 71,1
VD-364E-14 70 220 3,51 1.4310 519,193 72,1 147,9 80,0 | 89,5 | 78,9 | 71,7
VD-364R-62 77 230 3,728 1.4310 563,555 78,81 151,19 84,1 | 93,4 | 82,8 | 76,1
VD-389E-12 105 230 4,058 1.4310 658,685 67,7 162,3 87,9 | 89,3 | 91,4 | 82,9
VD-369E 78,3 210 4,345 1.4310 555,897 82,05 127,95 86,4 | 95,4 | 75,1 | 88,8
VD-389E-24 89 280 4,483 1.4310 843,868 91,75 188,25 89,8 | 88,5 | 89,4 | 91,6
VD-366 86,3 220 4,895 1.4310 787,598 59,1 160,9 100,0 | 100,0 | 100,0 | 100,0
VD-372 69,3 235 6,485 1.4310 1008,22 79,54 155,46 84,7 | 91,3 | 87,4 | 75,5
VD-389E-22 89 190 6,928 1.4310 870,826 64,3 125,7 82,0 | 91,1 | 84,3 | 70,7
VD-389H 75 254 7,033 1.4310 1107,277 96,56 157,44 80,6 | 87,8 | 84,5 | 69,6
VD-397 88 285 8,235 1.4310 1515,294 101 184 71,3 | 84,7 | 69,7 | 59,4
VD-394B 98 185 8,939 1.4310 1002,93 72,8 112,2 70,8 | 83,6 | 74,1 | 54,8
VD-399C 81 220 10,839 1.4310 1308,316 99,29 120,71 67,9 | 90,9 | 67,6 | 45,2
VD-396 88 180 12,727 1.4310 1387,273 71 109 62,3 | 86,2 | 62,3 | 38,5
VD-414F 100 200 13,851 1.4310 1661,592 80,04 119,96 59,6 | 82,4 | 61,0 | 35,3
VD-421 110 230 15,909 1.4310 2247,159 88,75 141,25 57,1 | 79,0 | 61,4 | 30,8
VD-402 71 205 16,863 1.4310 1819,055 97,13 107,87 56,3 | 84,7 | 55,2 | 29,0
VD-426A 90 230 17,989 1.4310 1733,81 133,62 96,38 54,9 | 84,8 | 52,7 | 27,2
VD-427 90 255 20,106 1.4310 2680,894 121,66 133,34 54,1 | 81,7 | 56,1 | 24,3
VD-426 90 175 31,072 1.4310 2772,283 85,78 89,22 45,7 | 79,5 | 41,9 | 15,8
VD-429A 84 200 39,26 1.4310 3344,951 114,8 85,2 44,8 | 83,7 | 38,2 | 12,5
VD-432 73 200 41,169 1.4310 3352,762 118,56 81,44 42,8 | 79,5 | 37,1 | 11,9
Nombre de ressorts métalliques similaires: 29

Numéro de tarif douanier: 73202081; Ressort de compression VD-366

Pays d'origine: DE, German; Ressort de compression VD-366
