Ressort de compression VD-364R-58 Acier inoxydable Ø 6 x 84 x 210 mm

Prix échelonnés - Ressort de compression VD-364R-58

Quantité	Prix unitaire [EUR]
1	39,1400 EUR
2	31,1800 EUR
3	30,5900 EUR
7	27,6100 EUR
17	25,4600 EUR
37	24,0000 EUR
75	23,1400 EUR
125	23,1400 EUR
175	23,1400 EUR
250	23,1400 EUR
350	23,1400 EUR

Ressort de compression Acheter

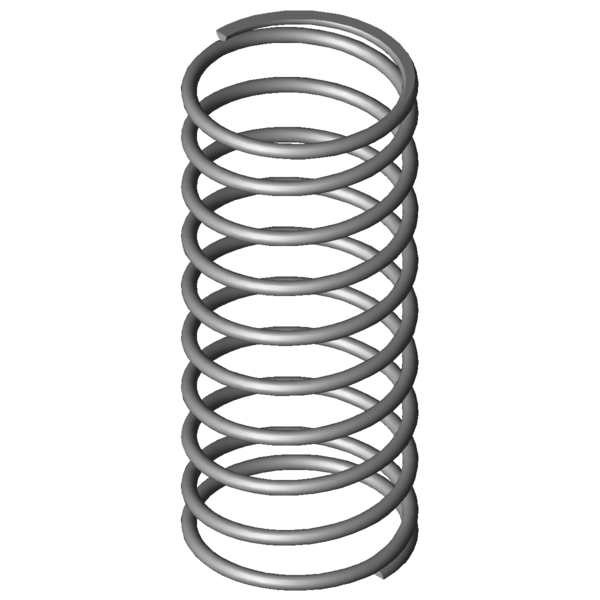

Image du produit Ressort de compression VD-364R-58

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364R-58

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	6	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	84	mm	diamètre d'enroulement moyen
De	90	mm	diamètre extérieur d'enroulement
Dd	76,3	mm	diamètre maximal du mandrin
Dh	91,8	mm	diamètre minimum de la douille
L0	210	mm	longueur libre
Lk		mm	longueur de flambage
Fn	285,527	N	force maximum en cas de charge statique
Ln	83,15	mm	longueur minimum en cas de charge statique
sn	126,85	mm	flexion maximum en cas de charge statique
Fndyn	260,879	N	force maximum pour charge dynamique
Lndyn	94,1	mm	longueur minimum pour utilisation dynamique
shdyn	115	mm	course maximum en cas d'utilisation dynamique
S	24	mm	pas, écart de milieu du fil à milieu du fil
n	8,5	nombre	de spires utiles
nt		nombre	total de spires
R	2,251	N/mm	raideur du ressort
Masse	619,286	g	masse d'un ressort
Fntol	33,13	N	tolérance (+/-) pour force maximum statique
Fndtol	32,8	N	tolérance (+/-) pour force maximum dynamique
Detol	1,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	12,6	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#BE	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364R-58 Acier inoxydable Ø 6 x 84 x 210 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364R-58 Acier inoxydable Ø 6 x 84 x 210 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364R-58 Acier inoxydable Ø 6 x 84 x 210 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364R-58 Acier inoxydable Ø 6 x 84 x 210 mm

calcul du chemin de force Ressort de compression VD-364R-58

Formulaire de demande Ressort de compression VD-364R-58 Acier inoxydable Ø 6 x 84 x 210 mm

Formulaire de demande Ressort de compression VD-364R-58

Ressorts de compression similaires pour Ressort de compression VD-364R-58 Acier inoxydable Ø 6 x 84 x 210 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364R-58	1.4310	6	90	210	285,527	83,15	126,85	8,5	2,251	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-58	EN 10270-1	6	90	210	332,592	83,09	126,91	8,5	2,621	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-313S-01	70	203	1,417	1.4310	229,232	41,18	161,82	74,2 \| 80,4 \| 79,3 \| 62,9
VD-313T	70	233	1,417	1.4310	271,73	41,18	191,82	73,9 \| 78,2 \| 80,6 \| 62,9
VD-339G	75	224	1,862	1.4310	332,631	45,34	178,66	81,7 \| 84,0 \| 78,4 \| 82,7
VD-339X	85	252	1,942	1.4310	390,717	50,81	201,19	80,5 \| 87,0 \| 68,1 \| 86,3
VD-364R-58	90	210	2,251	1.4310	285,527	83,15	126,85	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-33	69	200	2,701	1.4310	265,656	101,66	98,34	85,7 \| 88,4 \| 85,3 \| 83,3
VD-339Z-02	75	178	2,899	1.4310	375,884	48,34	129,67	82,8 \| 83,8 \| 86,9 \| 77,7
VD-339W	85	164	3,052	1.4310	390,717	35,97	128,03	81,7 \| 85,3 \| 86,1 \| 73,8
VD-366A	86,3	230	3,167	1.4310	460,969	84,46	145,54	79,9 \| 94,1 \| 74,5 \| 71,1
VD-364B	95	181	3,191	1.4310	450,496	39,82	141,18	79,3 \| 90,9 \| 76,6 \| 70,5
VD-364R-57	90	165	3,479	1.4310	371,869	58,1	106,9	79,4 \| 92,9 \| 80,5 \| 64,7
VD-364E-14	70	220	3,51	1.4310	519,193	72,1	147,9	74,3 \| 88,3 \| 70,4 \| 64,1
VD-364E-06	80	165	3,521	1.4310	395,725	52,6	112,4	76,9 \| 86,4 \| 80,4 \| 63,9
VD-364R-62	77	230	3,728	1.4310	563,555	78,81	151,19	73,3 \| 92,3 \| 67,3 \| 60,4
VD-389E-12	105	230	4,058	1.4310	658,685	67,7	162,3	67,9 \| 87,6 \| 60,8 \| 55,5
VD-364S	105	180	4,096	1.4310	553,059	44,97	135,03	72,2 \| 88,9 \| 72,8 \| 55,0
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	73,7 \| 94,1 \| 75,3 \| 51,8
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	66,4 \| 95,5 \| 57,5 \| 46,0
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	60,9 \| 86,9 \| 62,1 \| 33,5
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	63,4 \| 91,7 \| 65,9 \| 32,5

Nombre de ressorts métalliques similaires: 19

Numéro de tarif douanier: 73202081; Ressort de compression VD-364R-58

Pays d'origine: DE, German; Ressort de compression VD-364R-58
