Ressort de compression VD-364R-33 Acier inoxydable Ø 5,6 x 63,4 x 200 mm

Prix échelonnés - Ressort de compression VD-364R-33

Quantité	Prix unitaire [EUR]
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	4,4300 EUR
37	3,8300 EUR
75	3,7600 EUR
125	3,7600 EUR
175	3,7600 EUR
250	3,7600 EUR
350	3,7600 EUR

Ressort de compression Acheter

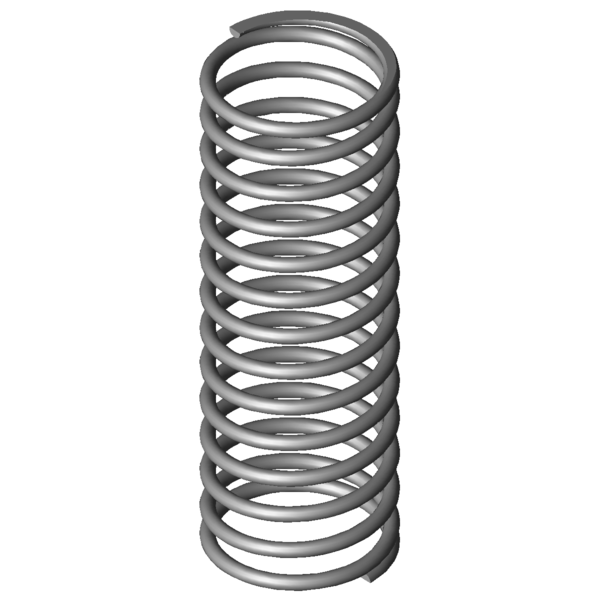

Image du produit Ressort de compression VD-364R-33

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364R-33

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	5,6	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	63,4	mm	diamètre d'enroulement moyen
De	69	mm	diamètre extérieur d'enroulement
Dd	56	mm	diamètre maximal du mandrin
Dh	71	mm	diamètre minimum de la douille
L0	200	mm	longueur libre
Lk		mm	longueur de flambage
Fn	265,656	N	force maximum en cas de charge statique
Ln	101,66	mm	longueur minimum en cas de charge statique
sn	98,34	mm	flexion maximum en cas de charge statique
Fndyn	238,017	N	force maximum pour charge dynamique
Lndyn	111,89	mm	longueur minimum pour utilisation dynamique
shdyn	88,11	mm	course maximum en cas d'utilisation dynamique
S	15,552	mm	pas, écart de milieu du fil à milieu du fil
n	12,5	nombre	de spires utiles
nt		nombre	total de spires
R	2,701	N/mm	raideur du ressort
Masse	562,2811	g	masse d'un ressort
Fntol	30,6	N	tolérance (+/-) pour force maximum statique
Fndtol	30,02	N	tolérance (+/-) pour force maximum dynamique
Detol	1,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	8,22	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AN	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364R-33 Acier inoxydable Ø 5,6 x 63,4 x 200 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364R-33 Acier inoxydable Ø 5,6 x 63,4 x 200 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364R-33 Acier inoxydable Ø 5,6 x 63,4 x 200 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364R-33 Acier inoxydable Ø 5,6 x 63,4 x 200 mm

calcul du chemin de force Ressort de compression VD-364R-33

Formulaire de demande Ressort de compression VD-364R-33 Acier inoxydable Ø 5,6 x 63,4 x 200 mm

Formulaire de demande Ressort de compression VD-364R-33

Ressorts de compression similaires pour Ressort de compression VD-364R-33 Acier inoxydable Ø 5,6 x 63,4 x 200 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364R-33	1.4310	5,6	69	200	265,656	101,66	98,34	12,5	2,701	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-33	EN 10270-1	5,6	69	200	309,3	101,66	98,34	12,5	3,145	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-289A	55	180	1,2	1.4310	176,817	32,68	147,32	62,2 \| 75,6 \| 66,7 \| 44,4
VD-313S-01	70	203	1,417	1.4310	229,232	41,18	161,82	71,8 \| 89,5 \| 73,5 \| 52,4
VD-313T	70	233	1,417	1.4310	271,73	41,18	191,82	70,7 \| 85,3 \| 74,5 \| 52,4
VD-313C	60	188	1,489	1.4310	225,991	36,27	151,73	70,6 \| 81,7 \| 74,9 \| 55,1
VD-339G	75	224	1,862	1.4310	332,631	45,34	178,66	74,5 \| 87,2 \| 67,5 \| 68,9
VD-339J-04	58	210	1,896	1.4310	241,226	82,75	127,25	80,3 \| 86,6 \| 84,0 \| 70,2
VD-339J-11	68	173	2,156	1.4310	265,363	49,91	123,09	86,1 \| 88,5 \| 89,9 \| 79,8
VD-313S	70	145	2,226	1.4310	257,969	29,12	115,88	84,7 \| 80,8 \| 91,0 \| 82,4
VD-364R-33	69	200	2,701	1.4310	265,656	101,66	98,34	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339J-23	58	185	2,757	1.4310	346,784	59,2	125,8	87,0 \| 85,6 \| 77,4 \| 98,0
VD-339Z-02	75	178	2,899	1.4310	375,884	48,34	129,67	85,5 \| 90,1 \| 73,3 \| 93,2
VD-364E-14	70	220	3,51	1.4310	519,193	72,1	147,9	77,2 \| 95,9 \| 58,8 \| 77,0
VD-344A-10	60	190	3,652	1.4310	446,786	67,67	122,33	78,1 \| 90,4 \| 69,9 \| 74,0
VD-364R-62	77	230	3,728	1.4310	563,555	78,81	151,19	72,8 \| 90,0 \| 56,1 \| 72,5
VD-341	68	180	3,977	1.4310	529,678	46,8	133,2	74,2 \| 92,6 \| 62,0 \| 67,9
VD-364R-44	54	200	4,103	1.4310	259,411	136,77	63,23	79,9 \| 92,8 \| 81,0 \| 65,8
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	71,8 \| 90,7 \| 62,3 \| 62,2
VD-347	55	195	5,147	1.4310	678,768	63,13	131,88	66,1 \| 88,8 \| 56,9 \| 52,5
VD-364H	60	213	5,206	1.4310	712,402	76,17	136,83	66,5 \| 93,0 \| 54,6 \| 51,9
VD-364E-12	70	147	5,425	1.4310	523,262	50,55	96,45	71,4 \| 90,1 \| 74,4 \| 49,8
VD-372	69,3	235	6,485	1.4310	1008,22	79,54	155,46	59,2 \| 91,2 \| 44,8 \| 41,7
VD-364R-72	61	180	8,019	1.4310	845,175	74,6	105,4	62,2 \| 90,6 \| 62,4 \| 33,7
VD-377A	56,3	217	8,168	1.4310	839,767	114,19	102,81	61,4 \| 87,5 \| 63,6 \| 33,1
VD-371	69,3	155	10,023	1.4310	993,127	55,91	99,09	59,5 \| 88,7 \| 63,0 \| 27,0

Nombre de ressorts métalliques similaires: 23

Numéro de tarif douanier: 73202081; Ressort de compression VD-364R-33

Pays d'origine: DE, German; Ressort de compression VD-364R-33
