Ressort de compression VD-399C Acier inoxydable Ø 8 x 73 x 220 mm

Prix échelonnés - Ressort de compression VD-399C

Quantité	Prix unitaire [EUR]
1	14,1400 EUR
2	11,2600 EUR
3	6,8900 EUR
7	4,8200 EUR
17	3,2500 EUR
37	2,7900 EUR
75	2,7600 EUR
125	2,7600 EUR
175	2,7600 EUR
250	2,7600 EUR
350	2,7600 EUR

Ressort de compression Acheter

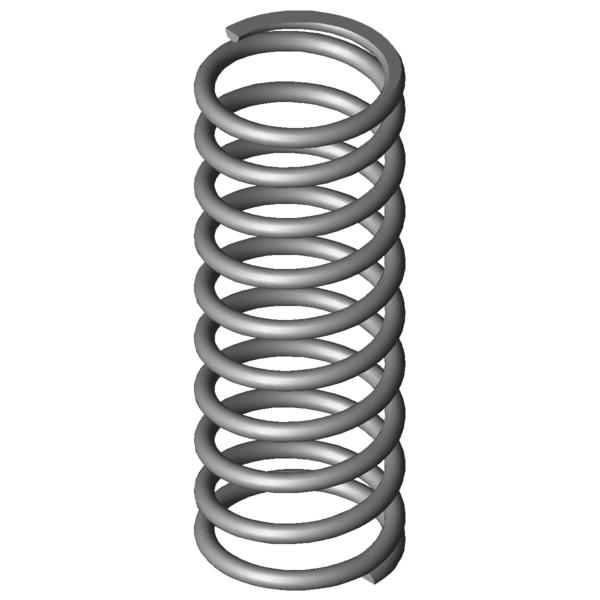

Image du produit Ressort de compression VD-399C

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-399C

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	8	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	73	mm	diamètre d'enroulement moyen
De	81	mm	diamètre extérieur d'enroulement
Dd	63,2	mm	diamètre maximal du mandrin
Dh	83,4	mm	diamètre minimum de la douille
L0	220	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1308,316	N	force maximum en cas de charge statique
Ln	99,29	mm	longueur minimum en cas de charge statique
sn	120,71	mm	flexion maximum en cas de charge statique
Fndyn	1225,433	N	force maximum pour charge dynamique
Lndyn	106,94	mm	longueur minimum pour utilisation dynamique
shdyn	40,58	mm	course maximum en cas d'utilisation dynamique
S	24,941	mm	pas, écart de milieu du fil à milieu du fil
n	8,5	nombre	de spires utiles
nt		nombre	total de spires
R	10,839	N/mm	raideur du ressort
Masse	956,7805	g	masse d'un ressort
Fntol	81,9	N	tolérance (+/-) pour force maximum statique
Fndtol	80,5	N	tolérance (+/-) pour force maximum dynamique
Detol	1,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	4,69	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AJ	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-399C Acier inoxydable Ø 8 x 73 x 220 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-399C Acier inoxydable Ø 8 x 73 x 220 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-399C Acier inoxydable Ø 8 x 73 x 220 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-399C Acier inoxydable Ø 8 x 73 x 220 mm

calcul du chemin de force Ressort de compression VD-399C

Formulaire de demande Ressort de compression VD-399C Acier inoxydable Ø 8 x 73 x 220 mm

Formulaire de demande Ressort de compression VD-399C

Ressorts de compression similaires pour Ressort de compression VD-399C Acier inoxydable Ø 8 x 73 x 220 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-399C	1.4310	8	81	220	1308,316	99,29	120,71	8,5	10,839	100,0 \| 100,0 \| 100,0 \| 100,0
D-399C	EN 10270-1	8	81	220	1523,253	99,29	120,71	8,5	12,619	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-339Z-02	75	178	2,899	1.4310	375,884	48,34	129,67	55,4 \| 78,7 \| 60,9 \| 26,7
VD-339W	85	164	3,052	1.4310	390,717	35,97	128,03	55,9 \| 77,4 \| 62,1 \| 28,2
VD-366A	86,3	230	3,167	1.4310	460,969	84,46	145,54	59,2 \| 89,4 \| 59,1 \| 29,2
VD-364E-14	70	220	3,51	1.4310	519,193	72,1	147,9	59,4 \| 85,1 \| 60,7 \| 32,4
VD-364E-06	80	165	3,521	1.4310	395,725	52,6	112,4	58,3 \| 80,8 \| 61,7 \| 32,5
VD-364R-62	77	230	3,728	1.4310	563,555	78,81	151,19	61,5 \| 88,6 \| 61,5 \| 34,4
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	66,3 \| 90,3 \| 68,4 \| 40,1
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	67,9 \| 90,9 \| 67,6 \| 45,2
VD-364H	60	213	5,206	1.4310	712,402	76,17	136,83	66,4 \| 79,9 \| 71,3 \| 48,0
VD-372	69,3	235	6,485	1.4310	1008,22	79,54	155,46	74,4 \| 86,0 \| 77,4 \| 59,8
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	72,5 \| 83,5 \| 72,1 \| 61,9
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	77,8 \| 88,3 \| 81,3 \| 63,9
VD-389H	75	254	7,033	1.4310	1107,277	96,56	157,44	78,1 \| 88,9 \| 80,7 \| 64,9
VD-377A	56,3	217	8,168	1.4310	839,767	114,19	102,81	77,4 \| 82,3 \| 74,7 \| 75,4
VD-399C	81	220	10,839	1.4310	1308,316	99,29	120,71	100,0 \| 100,0 \| 100,0 \| 100,0
VD-396	88	180	12,727	1.4310	1387,273	71	109	89,6 \| 91,3 \| 92,3 \| 85,2
VD-414F	100	200	13,851	1.4310	1661,592	80,04	119,96	84,7 \| 86,9 \| 89,1 \| 78,2
VD-402	71	205	16,863	1.4310	1819,055	97,13	107,87	79,5 \| 93,6 \| 80,6 \| 64,3
VD-426A	90	230	17,989	1.4310	1733,81	133,62	96,38	75,5 \| 88,6 \| 77,7 \| 60,2
VD-427	90	255	20,106	1.4310	2680,894	121,66	133,34	69,7 \| 85,4 \| 69,7 \| 53,9
VD-426	90	175	31,072	1.4310	2772,283	85,78	89,22	59,5 \| 83,2 \| 60,6 \| 34,9
VD-429A	84	200	39,26	1.4310	3344,951	114,8	85,2	57,2 \| 89,1 \| 54,8 \| 27,6
VD-432	73	200	41,169	1.4310	3352,762	118,56	81,44	55,5 \| 87,0 \| 53,2 \| 26,3
VD-438	60	230	56	1.4310	3797,5	162,19	67,81	49,3 \| 83,2 \| 45,3 \| 19,4

Nombre de ressorts métalliques similaires: 23

Numéro de tarif douanier: 73202081; Ressort de compression VD-399C

Pays d'origine: DE, German; Ressort de compression VD-399C
