Ressort de compression VD-378A Acier inoxydable Ø 6,3 x 50 x 250 mm

Prix échelonnés - Ressort de compression VD-378A

Quantité	Prix unitaire [EUR]
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9700 EUR
175	3,9700 EUR
250	3,9700 EUR
350	3,9700 EUR

Ressort de compression Acheter

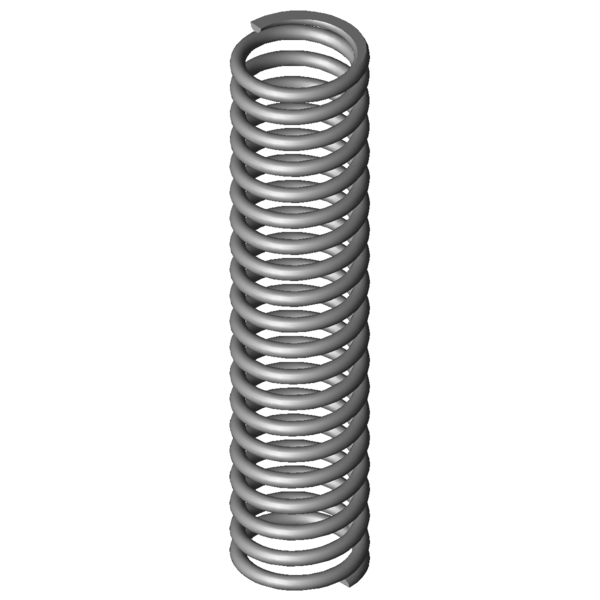

Image du produit Ressort de compression VD-378A

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-378A

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	6,3	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	50	mm	diamètre d'enroulement moyen
De	56,3	mm	diamètre extérieur d'enroulement
Dd	42,6	mm	diamètre maximal du mandrin
Dh	57,7	mm	diamètre minimum de la douille
L0	250	mm	longueur libre
Lk		mm	longueur de flambage
Fn	585,228	N	force maximum en cas de charge statique
Ln	151,82	mm	longueur minimum en cas de charge statique
sn	98,18	mm	flexion maximum en cas de charge statique
Fndyn	517,617	N	force maximum pour charge dynamique
Lndyn	163,16	mm	longueur minimum pour utilisation dynamique
shdyn	81,75	mm	course maximum en cas d'utilisation dynamique
S	13,173	mm	pas, écart de milieu du fil à milieu du fil
n	18,5	nombre	de spires utiles
nt		nombre	total de spires
R	5,961	N/mm	raideur du ressort
Masse	793,4602	g	masse d'un ressort
Fntol	52,4	N	tolérance (+/-) pour force maximum statique
Fndtol	51,2	N	tolérance (+/-) pour force maximum dynamique
Detol	0,6	mm	tolérance (+/-) du diamètre extérieur
L0tol	6,08	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AO	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-378A Acier inoxydable Ø 6,3 x 50 x 250 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-378A Acier inoxydable Ø 6,3 x 50 x 250 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-378A Acier inoxydable Ø 6,3 x 50 x 250 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-378A Acier inoxydable Ø 6,3 x 50 x 250 mm

calcul du chemin de force Ressort de compression VD-378A

Formulaire de demande Ressort de compression VD-378A Acier inoxydable Ø 6,3 x 50 x 250 mm

Formulaire de demande Ressort de compression VD-378A

Ressorts de compression similaires pour Ressort de compression VD-378A Acier inoxydable Ø 6,3 x 50 x 250 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-378A	1.4310	6,3	56,3	250	585,228	151,82	98,18	18,5	5,961	100,0 \| 100,0 \| 100,0 \| 100,0
D-378A	EN 10270-1	6,3	56,3	250	681,373	151,82	98,18	18,5	6,94	92,9 \| 100,0 \| 92,9 \| 85,9
D-378	EN 10270-1	6,3	56,3	250	1472,179	106,67	143,33	12,5	10,271	70,7 \| 100,0 \| 54,1 \| 58,0

Nombre de ressorts métalliques similaires: 3

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-289B	55	307	0,695	1.4310	177,335	51,79	255,21	40,9 \| 76,6 \| 34,4 \| 11,7
VD-289C-04	48	275	0,756	1.4310	157,505	66,62	208,38	41,8 \| 75,7 \| 37,0 \| 12,7
VD-313E-14	48	280	1,199	1.4310	246,896	74,14	205,86	47,4 \| 77,2 \| 44,9 \| 20,1
VD-318E	49	243	1,821	1.4310	301,076	77,65	165,35	56,2 \| 82,6 \| 55,4 \| 30,5
VD-322A	44	235	1,892	1.4310	254,459	100,5	134,5	56,2 \| 78,5 \| 58,2 \| 31,7
VD-339J-04	58	210	1,896	1.4310	241,226	82,75	127,25	58,4 \| 84,2 \| 59,2 \| 31,8
VD-316	54	230	2,108	1.4310	372,38	53,37	176,63	59,6 \| 83,8 \| 59,6 \| 35,4
VD-348A	55	280	2,365	1.4310	365,076	125,63	154,38	63,8 \| 88,8 \| 63,0 \| 39,7
VD-322	44	235	2,8	1.4310	460,6	70,5	164,5	64,9 \| 78,5 \| 69,2 \| 47,0
VD-347A	55	235	3,241	1.4310	455,729	94,38	140,63	72,9 \| 90,4 \| 73,8 \| 54,4
VD-348	55	280	3,5	1.4310	671,563	88,13	191,88	72,2 \| 88,8 \| 69,2 \| 58,7
VD-364R-44	54	200	4,103	1.4310	259,411	136,77	63,23	70,5 \| 88,3 \| 54,4 \| 68,8
VD-347	55	195	5,147	1.4310	678,768	63,13	131,88	83,9 \| 85,0 \| 80,3 \| 86,3
VD-364H	60	213	5,206	1.4310	712,402	76,17	136,83	84,4 \| 88,8 \| 77,0 \| 87,3
VD-378A	56,3	250	5,961	1.4310	585,228	151,82	98,18	100,0 \| 100,0 \| 100,0 \| 100,0
VD-377A	56,3	217	8,168	1.4310	839,767	114,19	102,81	83,7 \| 95,6 \| 82,6 \| 73,0
VD-378	56,3	250	8,822	1.4310	1264,448	106,67	143,33	75,0 \| 100,0 \| 57,4 \| 67,6
VD-389NA	50	265	15,099	1.4310	1650,599	155,68	109,32	64,4 \| 91,0 \| 62,6 \| 39,5
VD-389N	50	228	17,048	1.4310	1508,86	139,49	88,51	63,1 \| 90,0 \| 64,5 \| 35,0
VD-389N-05	46	236	22,135	1.4310	2071,54	142,41	93,59	59,1 \| 88,7 \| 61,8 \| 26,9
VD-408	58	230	22,938	1.4310	2251,11	131,86	98,14	59,4 \| 89,3 \| 63,0 \| 26,0
VD-414M	63	281	23,522	1.4310	2399,593	178,98	102,02	56,1 \| 82,8 \| 60,3 \| 25,3
VD-413A	48	248	30,27	1.4310	1926,703	184,35	63,65	51,7 \| 87,7 \| 47,6 \| 19,7
VD-414	48	275	30,27	1.4310	2744	184,35	90,65	53,8 \| 85,0 \| 56,8 \| 19,7
VD-414M-05	57	276	30,536	1.4310	2539,701	192,83	83,17	53,3 \| 86,5 \| 53,9 \| 19,5
VD-414M-04	57	230	37,079	1.4310	2522,252	161,98	68,02	49,7 \| 86,9 \| 46,2 \| 16,1
VD-414M-03	57	184	47,191	1.4310	2495,286	131,12	52,88	44,0 \| 80,8 \| 38,7 \| 12,6
VD-438	60	230	56	1.4310	3797,5	162,19	67,81	45,3 \| 82,9 \| 42,2 \| 10,6
VD-447	50	239	88,206	1.4310	3949,849	194,22	44,78	39,8 \| 82,5 \| 30,2 \| 6,8
VD-445D	55	238	128,029	1.4310	5492,455	195,1	42,9	39,0 \| 85,3 \| 27,2 \| 4,7
