Ressort de compression VD-414M-05 Acier inoxydable Ø 9 x 48 x 276 mm

Prix échelonnés - Ressort de compression VD-414M-05

Quantité	Prix unitaire [EUR]
1	28,6200 EUR
2	22,8000 EUR
3	21,1300 EUR
7	19,5000 EUR
17	18,2300 EUR
37	16,3700 EUR
75	16,0500 EUR
125	16,0500 EUR
175	16,0500 EUR
250	16,0500 EUR
350	16,0500 EUR

Ressort de compression Acheter

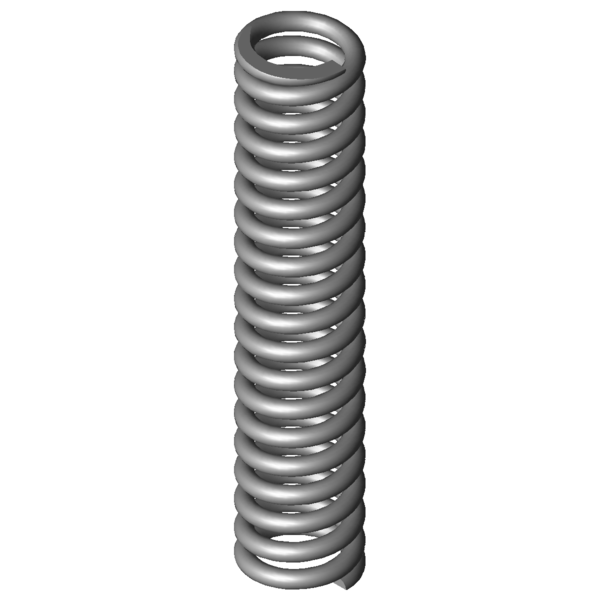

Image du produit Ressort de compression VD-414M-05

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-414M-05

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	9	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	48	mm	diamètre d'enroulement moyen
De	57	mm	diamètre extérieur d'enroulement
Dd	37,8	mm	diamètre maximal du mandrin
Dh	58,4	mm	diamètre minimum de la douille
L0	276	mm	longueur libre
Lk	141	mm	longueur de flambage
Fn	2539,701	N	force maximum en cas de charge statique
Ln	192,83	mm	longueur minimum en cas de charge statique
sn	83,17	mm	flexion maximum en cas de charge statique
Fndyn	2206,497	N	force maximum pour charge dynamique
Lndyn	203,74	mm	longueur minimum pour utilisation dynamique
shdyn	27,29	mm	course maximum en cas d'utilisation dynamique
S	15,706	mm	pas, écart de milieu du fil à milieu du fil
n	17	nombre	de spires utiles
nt		nombre	total de spires
R	30,536	N/mm	raideur du ressort
Masse	1440,7879	g	masse d'un ressort
Fntol	209	N	tolérance (+/-) pour force maximum statique
Fndtol	203	N	tolérance (+/-) pour force maximum dynamique
Detol	0,6	mm	tolérance (+/-) du diamètre extérieur
L0tol	4,58	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#BB	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-414M-05 Acier inoxydable Ø 9 x 48 x 276 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-414M-05 Acier inoxydable Ø 9 x 48 x 276 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-414M-05 Acier inoxydable Ø 9 x 48 x 276 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-414M-05 Acier inoxydable Ø 9 x 48 x 276 mm

calcul du chemin de force Ressort de compression VD-414M-05

Formulaire de demande Ressort de compression VD-414M-05 Acier inoxydable Ø 9 x 48 x 276 mm

Formulaire de demande Ressort de compression VD-414M-05

Ressorts de compression similaires pour Ressort de compression VD-414M-05 Acier inoxydable Ø 9 x 48 x 276 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-414M-05	1.4310	9	57	276	2539,701	192,83	83,17	17	30,536	100,0 \| 100,0 \| 100,0 \| 100,0
D-414M-05	EN 10270-1	9	57	276	2956,938	192,83	83,17	17	35,552	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-342	68	275	2,573	1.4310	535,526	66,87	208,13	39,5 \| 79,7 \| 30,5 \| 8,4
VD-347A	55	235	3,241	1.4310	455,729	94,38	140,63	42,7 \| 79,1 \| 38,5 \| 10,6
VD-348	55	280	3,5	1.4310	671,563	88,13	191,88	43,3 \| 83,5 \| 34,9 \| 11,5
VD-378A	56,3	250	5,961	1.4310	585,228	151,82	98,18	53,3 \| 86,5 \| 53,9 \| 19,5
VD-377A	56,3	217	8,168	1.4310	839,767	114,19	102,81	55,4 \| 82,5 \| 57,0 \| 26,7
VD-378	56,3	250	8,822	1.4310	1264,448	106,67	143,33	56,4 \| 86,5 \| 53,9 \| 28,9
VD-384A	46,3	280	9,572	1.4310	985,004	177,1	102,9	58,1 \| 83,3 \| 59,8 \| 31,3
VD-384	46,3	280	11,642	1.4310	1538,428	147,85	132,15	61,0 \| 83,3 \| 61,8 \| 38,1
VD-389NA	50	265	15,099	1.4310	1650,599	155,68	109,32	69,1 \| 87,2 \| 70,5 \| 49,4
VD-409	58	340	15,498	1.4310	2363,939	187,47	152,53	71,3 \| 89,4 \| 73,8 \| 50,8
VD-408	58	230	22,938	1.4310	2251,11	131,86	98,14	84,0 \| 90,2 \| 86,7 \| 75,1
VD-414M	63	281	23,522	1.4310	2399,593	178,98	102,02	87,1 \| 96,2 \| 88,0 \| 77,0
VD-414	48	275	30,27	1.4310	2744	184,35	90,65	94,1 \| 90,9 \| 92,2 \| 99,1
VD-413A	48	248	30,27	1.4310	1926,703	184,35	63,65	87,7 \| 87,7 \| 76,2 \| 99,1
VD-414M-05	57	276	30,536	1.4310	2539,701	192,83	83,17	100,0 \| 100,0 \| 100,0 \| 100,0
VD-414M-04	57	230	37,079	1.4310	2522,252	161,98	68,02	89,1 \| 94,4 \| 90,5 \| 82,4
VD-438	60	230	56	1.4310	3797,5	162,19	67,81	72,7 \| 89,4 \| 74,2 \| 54,5
VD-447	50	239	88,206	1.4310	3949,849	194,22	44,78	60,6 \| 88,1 \| 59,1 \| 34,6
VD-445D	55	238	128,029	1.4310	5492,455	195,1	42,9	54,6 \| 90,9 \| 48,9 \| 23,9

Nombre de ressorts métalliques similaires: 18

Numéro de tarif douanier: 73202081; Ressort de compression VD-414M-05

Pays d'origine: DE, German; Ressort de compression VD-414M-05

Image du produit - Ressorts de compression VD-414M-05

QR-Code: Ressort de compression VD-414M-05

QR-Code - Ressorts de compression - VD-414M-05 | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-414m-05.html
