Ressort de compression VD-364T Acier inoxydable Ø 6,3 x 98,7 x 291 mm

Prix échelonnés - Ressort de compression VD-364T

Quantité	Prix unitaire [EUR]
1	17,9400 EUR
2	14,2900 EUR
3	10,3300 EUR
7	8,7500 EUR
17	8,7500 EUR
37	8,7500 EUR
75	8,7500 EUR
125	8,7500 EUR
175	8,7500 EUR
250	8,7500 EUR
350	8,7500 EUR

Ressort de compression Acheter

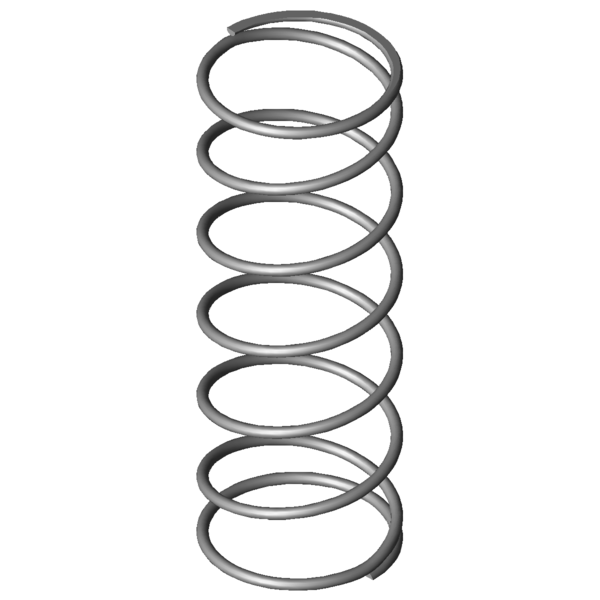

Image du produit Ressort de compression VD-364T

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364T

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	6,3	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	98,7	mm	diamètre d'enroulement moyen
De	105	mm	diamètre extérieur d'enroulement
Dd	90,2	mm	diamètre maximal du mandrin
Dh	109,7	mm	diamètre minimum de la douille
L0	291	mm	longueur libre
Lk		mm	longueur de flambage
Fn	593,05	N	force maximum en cas de charge statique
Ln	63,47	mm	longueur minimum en cas de charge statique
sn	227,53	mm	flexion maximum en cas de charge statique
Fndyn	571,916	N	force maximum pour charge dynamique
Lndyn	71,58	mm	longueur minimum pour utilisation dynamique
shdyn	61,1	mm	course maximum en cas d'utilisation dynamique
S	51,764	mm	pas, écart de milieu du fil à milieu du fil
n	5,5	nombre	de spires utiles
nt		nombre	total de spires
R	2,606	N/mm	raideur du ressort
Masse	573,0331	g	masse d'un ressort
Fntol	43,8	N	tolérance (+/-) pour force maximum statique
Fndtol	43,4	N	tolérance (+/-) pour force maximum dynamique
Detol	1,7	mm	tolérance (+/-) du diamètre extérieur
L0tol	11,03	mm	tolérance (+/-) pour longueur libre
Groupe de prix	###AW	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364T Acier inoxydable Ø 6,3 x 98,7 x 291 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364T Acier inoxydable Ø 6,3 x 98,7 x 291 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364T Acier inoxydable Ø 6,3 x 98,7 x 291 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364T Acier inoxydable Ø 6,3 x 98,7 x 291 mm

calcul du chemin de force Ressort de compression VD-364T

Formulaire de demande Ressort de compression VD-364T Acier inoxydable Ø 6,3 x 98,7 x 291 mm

Formulaire de demande Ressort de compression VD-364T

Ressorts de compression similaires pour Ressort de compression VD-364T Acier inoxydable Ø 6,3 x 98,7 x 291 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364T	1.4310	6,3	105	291	593,05	63,47	227,53	5,5	2,606	100,0 \| 100,0 \| 100,0 \| 100,0
D-364T	EN 10270-1	6,3	105	291	690,479	63,47	227,53	5,5	3,035	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-313T-01	70	312	0,917	1.4310	231,648	59,28	252,72	58,1 \| 74,5 \| 64,5 \| 35,2
VD-364R-51	115	300	1,592	1.4310	374,723	64,64	235,36	78,5 \| 94,5 \| 79,9 \| 61,1
VD-364R-34	69	296	1,825	1.4310	275,469	145,08	150,92	70,2 \| 84,3 \| 56,4 \| 70,0
VD-339Z-03	75	273	1,876	1.4310	382,194	69,25	203,76	76,8 \| 81,5 \| 77,0 \| 72,0
VD-339X	85	252	1,942	1.4310	390,717	50,81	201,19	78,0 \| 82,3 \| 77,2 \| 74,5
VD-364C	95	278	2,031	1.4310	450,206	56,29	221,71	85,2 \| 91,1 \| 86,7 \| 77,9
VD-364T	105	291	2,606	1.4310	593,05	63,47	227,53	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389E-14	105	350	2,626	1.4310	664,391	97	253	93,3 \| 91,0 \| 89,6 \| 99,3
VD-389C	120	331	2,647	1.4310	687,24	71,4	259,6	91,3 \| 88,5 \| 87,0 \| 98,5
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	89,7 \| 89,5 \| 91,5 \| 88,2
VD-366A	86,3	230	3,167	1.4310	460,969	84,46	145,54	80,1 \| 87,1 \| 70,8 \| 82,3
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	82,9 \| 88,1 \| 78,5 \| 82,3
VD-389E-12	105	230	4,058	1.4310	658,685	67,7	162,3	78,2 \| 89,7 \| 80,7 \| 64,2
VD-364S	105	180	4,096	1.4310	553,059	44,97	135,03	75,7 \| 87,3 \| 76,3 \| 63,6
VD-389B	120	216	4,16	1.4310	688,374	50,53	165,47	75,3 \| 83,9 \| 79,4 \| 62,7
VD-392	108	390	4,216	1.4310	1194,368	106,74	283,26	70,1 \| 83,5 \| 65,0 \| 61,8
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	75,0 \| 90,3 \| 76,5 \| 58,1
VD-414D-12	135	280	5,218	1.4310	1006,551	87,1	192,9	67,7 \| 81,3 \| 71,8 \| 50,0
VD-394C	98	285	5,784	1.4310	1030,1	106,9	178,1	67,7 \| 90,0 \| 67,9 \| 45,1
VD-391	108	260	6,516	1.4310	1207,401	74,71	185,29	64,6 \| 88,4 \| 65,3 \| 40,0
VD-414D-22	120	255	7,632	1.4310	1276,094	87,8	167,2	58,6 \| 81,7 \| 60,0 \| 34,2
VD-414G	100	332	8,019	1.4310	1658,676	125,16	206,84	60,0 \| 84,3 \| 63,3 \| 32,5

Nombre de ressorts métalliques similaires: 21

Numéro de tarif douanier: 73202081; Ressort de compression VD-364T

Pays d'origine: DE, German; Ressort de compression VD-364T
