Ressort de compression VD-414G Acier inoxydable Ø 9 x 91 x 332 mm

Prix échelonnés - Ressort de compression VD-414G

Quantité	Prix unitaire [EUR]
1	37,1900 EUR
2	29,6300 EUR
3	28,2300 EUR
7	25,1100 EUR
17	23,2700 EUR
37	21,7700 EUR
75	21,6400 EUR
125	21,6400 EUR
175	21,6400 EUR
250	21,6400 EUR
350	21,6400 EUR

Ressort de compression Acheter

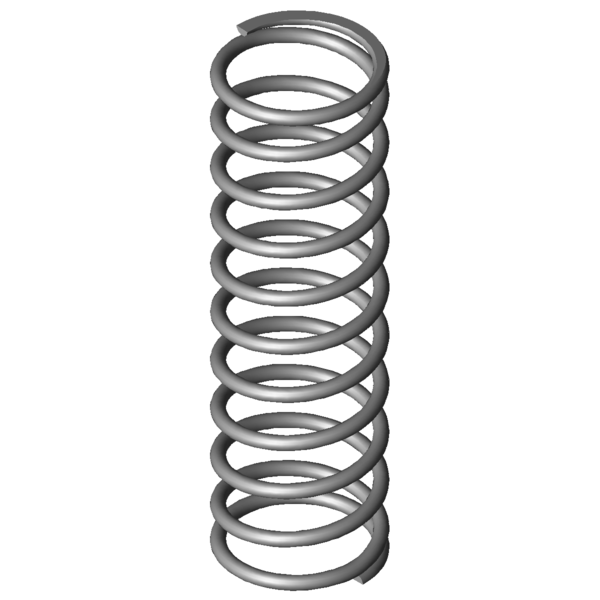

Image du produit Ressort de compression VD-414G

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-414G

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	9	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	91	mm	diamètre d'enroulement moyen
De	100	mm	diamètre extérieur d'enroulement
Dd	80	mm	diamètre maximal du mandrin
Dh	103	mm	diamètre minimum de la douille
L0	332	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1658,676	N	force maximum en cas de charge statique
Ln	125,16	mm	longueur minimum en cas de charge statique
sn	206,84	mm	flexion maximum en cas de charge statique
Fndyn	1571,841	N	force maximum pour charge dynamique
Lndyn	135,99	mm	longueur minimum pour utilisation dynamique
shdyn	44,57	mm	course maximum en cas d'utilisation dynamique
S	34	mm	pas, écart de milieu du fil à milieu du fil
n	9,5	nombre	de spires utiles
nt		nombre	total de spires
R	8,019	N/mm	raideur du ressort
Masse	1653,2725	g	masse d'un ressort
Fntol	93,6	N	tolérance (+/-) pour force maximum statique
Fndtol	92,1	N	tolérance (+/-) pour force maximum dynamique
Detol	1,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	6,92	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#BD	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-414G Acier inoxydable Ø 9 x 91 x 332 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-414G Acier inoxydable Ø 9 x 91 x 332 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-414G Acier inoxydable Ø 9 x 91 x 332 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-414G Acier inoxydable Ø 9 x 91 x 332 mm

calcul du chemin de force Ressort de compression VD-414G

Formulaire de demande Ressort de compression VD-414G Acier inoxydable Ø 9 x 91 x 332 mm

Formulaire de demande Ressort de compression VD-414G

Ressorts de compression similaires pour Ressort de compression VD-414G Acier inoxydable Ø 9 x 91 x 332 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-414G	1.4310	9	100	332	1658,676	125,16	206,84	9,5	8,019	100,0 \| 100,0 \| 100,0 \| 100,0
D-414G	EN 10270-1	9	100	332	1931,173	125,16	206,84	9,5	9,337	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	60,7 \| 80,6 \| 64,6 \| 36,8
VD-373A	69,3	340	2,98	1.4310	541,454	158,29	181,71	58,8 \| 79,0 \| 60,2 \| 37,2
VD-389E-26	89	390	3,048	1.4310	797,571	128,35	261,65	61,8 \| 84,0 \| 63,6 \| 38,0
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	62,4 \| 83,3 \| 64,4 \| 39,5
VD-394D	98	400	3,933	1.4310	1002,93	145	255	69,9 \| 90,0 \| 70,8 \| 49,0
VD-389E-12	105	230	4,058	1.4310	658,685	67,7	162,3	63,5 \| 80,8 \| 59,1 \| 50,6
VD-392	108	390	4,216	1.4310	1194,368	106,74	283,26	71,3 \| 88,9 \| 72,5 \| 52,6
VD-373	69,3	340	4,41	1.4310	1009,725	111,04	228,96	69,9 \| 79,0 \| 75,6 \| 55,0
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	70,2 \| 83,7 \| 70,9 \| 55,9
VD-414D-24	120	390	4,938	1.4310	1334,862	119,7	270,3	76,5 \| 89,5 \| 78,5 \| 61,6
VD-398	88	410	5,6	1.4310	1506,4	141	269	79,9 \| 86,0 \| 83,9 \| 69,8
VD-394C	98	285	5,784	1.4310	1030,1	106,9	178,1	79,0 \| 90,9 \| 74,1 \| 72,1
VD-391	108	260	6,516	1.4310	1207,401	74,71	185,29	83,0 \| 86,6 \| 81,2 \| 81,3
VD-399D	81	345	6,824	1.4310	1342,438	148,29	196,71	87,3 \| 88,7 \| 88,0 \| 85,1
VD-414G	100	332	8,019	1.4310	1658,676	125,16	206,84	100,0 \| 100,0 \| 100,0 \| 100,0
VD-397	88	285	8,235	1.4310	1515,294	101	184	91,7 \| 87,6 \| 90,2 \| 97,4
VD-422	110	345	10,294	1.4310	2251,838	126,25	218,75	84,8 \| 92,4 \| 84,1 \| 77,9
VD-403	71	300	11,467	1.4310	1888,529	135,3	164,7	79,0 \| 83,4 \| 83,7 \| 69,9
VD-428	90	370	13,672	1.4310	2741,211	169,5	200,5	75,8 \| 89,9 \| 78,7 \| 58,7
VD-427	90	255	20,106	1.4310	2680,894	121,66	133,34	62,9 \| 85,6 \| 63,2 \| 39,9

Nombre de ressorts métalliques similaires: 19

Numéro de tarif douanier: 73202081; Ressort de compression VD-414G

Pays d'origine: DE, German; Ressort de compression VD-414G
