Ressort de compression VD-428 Acier inoxydable Ø 10 x 80 x 370 mm

Prix échelonnés - Ressort de compression VD-428

Quantité	Prix unitaire [EUR]
1	39,1400 EUR
2	31,1800 EUR
3	30,5900 EUR
7	27,6100 EUR
17	25,4600 EUR
37	24,0000 EUR
75	23,1400 EUR
125	23,1400 EUR
175	23,1400 EUR
250	23,1400 EUR
350	23,1400 EUR

Ressort de compression Acheter

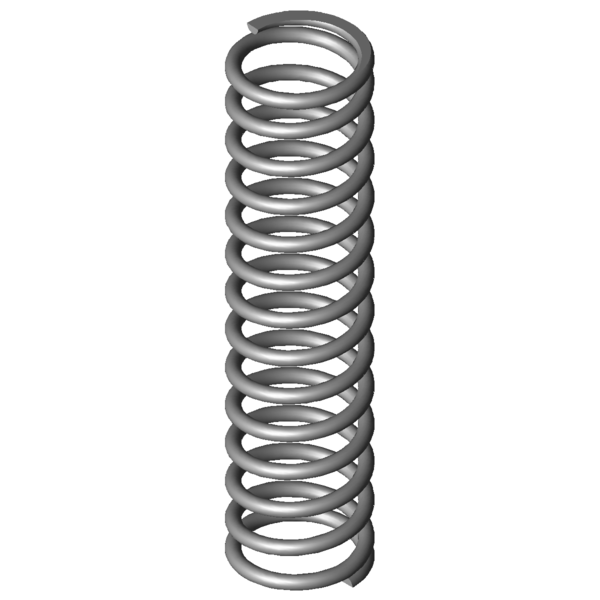

Image du produit Ressort de compression VD-428

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-428

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	10	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	80	mm	diamètre d'enroulement moyen
De	90	mm	diamètre extérieur d'enroulement
Dd	68	mm	diamètre maximal du mandrin
Dh	93	mm	diamètre minimum de la douille
L0	370	mm	longueur libre
Lk		mm	longueur de flambage
Fn	2741,211	N	force maximum en cas de charge statique
Ln	169,5	mm	longueur minimum en cas de charge statique
sn	200,5	mm	flexion maximum en cas de charge statique
Fndyn	2573,73	N	force maximum pour charge dynamique
Lndyn	181,75	mm	longueur minimum pour utilisation dynamique
shdyn	24,89	mm	course maximum en cas d'utilisation dynamique
S	28,8	mm	pas, écart de milieu du fil à milieu du fil
n	12,5	nombre	de spires utiles
nt		nombre	total de spires
R	13,672	N/mm	raideur du ressort
Masse	2262,4458	g	masse d'un ressort
Fntol	143	N	tolérance (+/-) pour force maximum statique
Fndtol	140	N	tolérance (+/-) pour force maximum dynamique
Detol	1	mm	tolérance (+/-) du diamètre extérieur
L0tol	6,01	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#BE	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-428 Acier inoxydable Ø 10 x 80 x 370 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-428 Acier inoxydable Ø 10 x 80 x 370 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-428 Acier inoxydable Ø 10 x 80 x 370 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-428 Acier inoxydable Ø 10 x 80 x 370 mm

calcul du chemin de force Ressort de compression VD-428

Formulaire de demande Ressort de compression VD-428 Acier inoxydable Ø 10 x 80 x 370 mm

Formulaire de demande Ressort de compression VD-428

Ressorts de compression similaires pour Ressort de compression VD-428 Acier inoxydable Ø 10 x 80 x 370 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-428	1.4310	10	90	370	2741,211	169,5	200,5	12,5	13,672	58,2 \| 88,1 \| 57,6 \| 28,8
D-428	EN 10270-1	10	90	370	3191,553	169,5	200,5	12,5	15,918	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-373A	69,3	340	2,98	1.4310	541,454	158,29	181,71	51,4 \| 77,3 \| 55,2 \| 21,8
VD-389E-26	89	390	3,048	1.4310	797,571	128,35	261,65	86,0 \| 91,9 \| 88,5 \| 77,5
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	85,2 \| 85,2 \| 90,0 \| 80,5
VD-394D	98	400	3,933	1.4310	1002,93	145	255	100,0 \| 100,0 \| 100,0 \| 100,0
VD-392	108	390	4,216	1.4310	1194,368	106,74	283,26	92,1 \| 96,1 \| 87,0 \| 93,3
VD-389J	75	405	4,311	1.4310	1104,781	148,71	256,29	91,3 \| 87,6 \| 95,1 \| 91,2
VD-373	69,3	340	4,41	1.4310	1009,725	111,04	228,96	57,3 \| 77,3 \| 62,2 \| 32,3
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	58,9 \| 81,5 \| 62,3 \| 32,8
VD-398	88	410	5,6	1.4310	1506,4	141	269	82,2 \| 95,8 \| 80,7 \| 70,2
VD-394C	98	285	5,784	1.4310	1030,1	106,9	178,1	80,7 \| 90,4 \| 83,6 \| 68,0
VD-399D	81	345	6,824	1.4310	1342,438	148,29	196,71	74,4 \| 89,6 \| 75,9 \| 57,6
VD-414G	100	332	8,019	1.4310	1658,676	125,16	206,84	69,9 \| 90,0 \| 70,8 \| 49,0
VD-397	88	285	8,235	1.4310	1515,294	101	184	72,9 \| 84,9 \| 73,5 \| 60,2
VD-422	110	345	10,294	1.4310	2251,838	126,25	218,75	62,8 \| 85,1 \| 65,2 \| 38,2
VD-428	90	370	13,672	1.4310	2741,211	169,5	200,5	58,2 \| 88,1 \| 57,6 \| 28,8
VD-434	73	410	18,915	1.4310	3319,382	234,51	175,49	51,4 \| 84,0 \| 49,5 \| 20,8
VD-427	90	255	20,106	1.4310	2680,894	121,66	133,34	79,9 \| 89,6 \| 82,2 \| 68,0

Nombre de ressorts métalliques similaires: 16

Numéro de tarif douanier: 73202081; Ressort de compression VD-428

Pays d'origine: DE, German; Ressort de compression VD-428

Image du produit - Ressorts de compression VD-428

QR-Code: Ressort de compression VD-428

QR-Code - Ressorts de compression - VD-428 | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-428.html
