Ressort de compression VD-368 Acier inoxydable Ø 6,3 x 80 x 490 mm

Prix échelonnés - Ressort de compression VD-368

Quantité	Prix unitaire [EUR]
1	16,9900 EUR
2	13,5400 EUR
3	9,7100 EUR
7	8,0900 EUR
17	6,3200 EUR
37	5,6200 EUR
75	5,5400 EUR
125	5,5400 EUR
175	5,5400 EUR
250	5,5400 EUR
350	5,5400 EUR

Ressort de compression Acheter

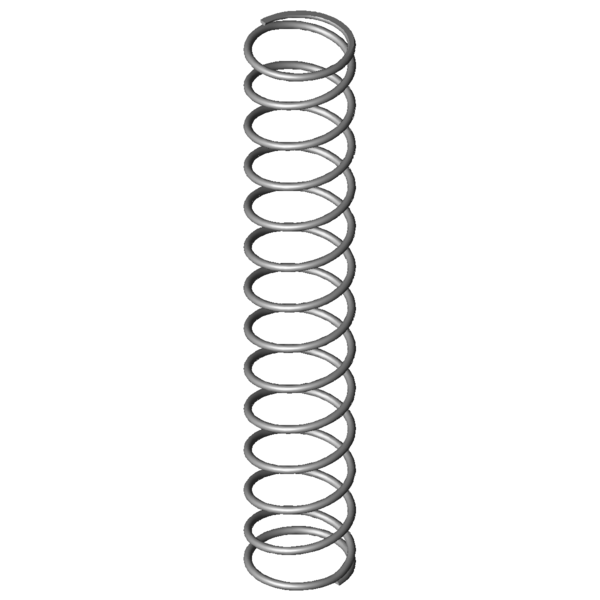

Image du produit Ressort de compression VD-368

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-368

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	6,3	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	80	mm	diamètre d'enroulement moyen
De	86,3	mm	diamètre extérieur d'enroulement
Dd	72	mm	diamètre maximal du mandrin
Dh	88,7	mm	diamètre minimum de la douille
L0	490	mm	longueur libre
Lk	302,8	mm	longueur de flambage
Fn	800,599	N	force maximum en cas de charge statique
Ln	118,27	mm	longueur minimum en cas de charge statique
sn	371,73	mm	flexion maximum en cas de charge statique
Fndyn	750,573	N	force maximum pour charge dynamique
Lndyn	141,5	mm	longueur minimum pour utilisation dynamique
shdyn	70,4	mm	course maximum en cas d'utilisation dynamique
S	38,696	mm	pas, écart de milieu du fil à milieu du fil
n	12,5	nombre	de spires utiles
nt		nombre	total de spires
R	2,154	N/mm	raideur du ressort
Masse	897,9647	g	masse d'un ressort
Fntol	44,2	N	tolérance (+/-) pour force maximum statique
Fndtol	43,7	N	tolérance (+/-) pour force maximum dynamique
Detol	1,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	12,07	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AT	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-368 Acier inoxydable Ø 6,3 x 80 x 490 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-368 Acier inoxydable Ø 6,3 x 80 x 490 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-368 Acier inoxydable Ø 6,3 x 80 x 490 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-368 Acier inoxydable Ø 6,3 x 80 x 490 mm

calcul du chemin de force Ressort de compression VD-368

Formulaire de demande Ressort de compression VD-368 Acier inoxydable Ø 6,3 x 80 x 490 mm

Formulaire de demande Ressort de compression VD-368

Ressorts de compression similaires pour Ressort de compression VD-368 Acier inoxydable Ø 6,3 x 80 x 490 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-368	1.4310	6,3	86,3	490	800,599	118,27	371,73	12,5	2,154	100,0 \| 100,0 \| 100,0 \| 100,0
D-368	EN 10270-1	6,3	86,3	490	932,126	118,27	371,73	12,5	2,508	92,9 \| 100,0 \| 92,9 \| 85,9
D-368A	EN 10270-1	6,3	86,3	490	543,875	169	321	18,5	1,694	85,3 \| 100,0 \| 77,1 \| 78,7

Nombre de ressorts métalliques similaires: 3

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-289C	55	497	0,426	1.4310	177,398	80,46	416,54	48,8 \| 71,0 \| 55,7 \| 19,8
VD-313E	60	516	0,529	1.4310	225,606	89,12	426,88	52,0 \| 73,9 \| 57,6 \| 24,5
VD-313U-01	70	492	0,577	1.4310	232,327	89,45	402,55	56,3 \| 81,4 \| 60,7 \| 26,8
VD-318A	54	490	0,796	1.4310	288,238	128,09	361,91	59,7 \| 75,4 \| 66,7 \| 37,0
VD-318	54	490	0,969	1.4310	371,241	106,74	383,26	64,0 \| 75,4 \| 71,7 \| 45,0
VD-364R-52	115	465	1,03	1.4310	382,871	93,35	371,65	70,0 \| 88,4 \| 73,9 \| 47,8
VD-339H	75	380	1,078	1.4310	332,239	71,76	308,24	63,6 \| 78,6 \| 62,2 \| 50,0
VD-339Y	85	428	1,124	1.4310	390,717	80,49	347,51	70,6 \| 88,4 \| 71,1 \| 52,2
VD-364D	95	472	1,176	1.4310	449,993	89,23	382,77	74,2 \| 91,5 \| 76,7 \| 54,6
VD-339Z-04	75	430	1,181	1.4310	384,903	104,1	325,91	69,1 \| 84,7 \| 67,9 \| 54,8
VD-368A	86,3	490	1,455	1.4310	467,132	169	321	80,0 \| 100,0 \| 72,4 \| 67,6
VD-364U	105	494	1,509	1.4310	593,845	100,47	393,53	82,7 \| 93,8 \| 84,3 \| 70,1
VD-389E-16	105	500	1,786	1.4310	649,643	136,2	363,8	87,5 \| 90,1 \| 89,5 \| 82,9
VD-367A	86,3	365	1,994	1.4310	475,163	126,73	238,27	81,9 \| 91,5 \| 61,7 \| 92,6
VD-368	86,3	490	2,154	1.4310	800,599	118,27	371,73	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-63	77	365	2,347	1.4310	579,431	118,11	246,89	82,5 \| 86,3 \| 69,4 \| 91,8
VD-374A	69,3	500	2,45	1.4310	760,021	189,79	310,21	90,0 \| 92,8 \| 89,2 \| 87,9
VD-374	69,3	500	2,98	1.4310	1018,211	158,29	341,71	83,4 \| 92,8 \| 85,3 \| 72,3
VD-389E-26	89	390	3,048	1.4310	797,571	128,35	261,65	81,5 \| 88,9 \| 85,0 \| 70,7
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	80,7 \| 90,8 \| 83,4 \| 68,0
VD-399	88	600	3,784	1.4310	1509,73	201	399	72,1 \| 86,2 \| 73,1 \| 56,9
VD-394D	98	400	3,933	1.4310	1002,93	145	255	70,6 \| 82,8 \| 74,2 \| 54,8
VD-389J	75	405	4,311	1.4310	1104,781	148,71	256,29	69,1 \| 86,5 \| 70,7 \| 50,0
VD-414H	100	531	4,915	1.4310	1662,039	192,84	338,16	65,4 \| 82,9 \| 69,6 \| 43,8
VD-398	88	410	5,6	1.4310	1506,4	141	269	62,7 \| 86,8 \| 62,8 \| 38,5
VD-399D	81	345	6,824	1.4310	1342,438	148,29	196,71	56,3 \| 81,0 \| 56,3 \| 31,6
VD-423	110	500	7	1.4310	2266,25	176,25	323,75	57,3 \| 79,8 \| 61,2 \| 30,8
VD-404	71	435	7,748	1.4310	1878,302	192,57	242,43	55,0 \| 83,3 \| 53,9 \| 27,8
VD-429	90	540	9,238	1.4310	2759,686	241,26	298,74	53,7 \| 83,2 \| 54,7 \| 23,3
VD-428	90	370	13,672	1.4310	2741,211	169,5	200,5	45,2 \| 78,1 \| 41,6 \| 15,8

Nombre de ressorts métalliques similaires: 29

Numéro de tarif douanier: 73202081; Ressort de compression VD-368

Pays d'origine: DE, German; Ressort de compression VD-368
