Ressort de compression VD-416 Acier inoxydable Ø 10 x 125 x 315 mm

Prix échelonnés - Ressort de compression VD-416

Quantité	Prix unitaire [EUR]
1	32,5200 EUR
2	25,9100 EUR
3	24,1100 EUR
7	22,2200 EUR
17	20,7400 EUR
37	19,3000 EUR
75	18,6900 EUR
125	18,6900 EUR
175	18,6900 EUR
250	18,6900 EUR
350	18,6900 EUR

Ressort de compression Acheter

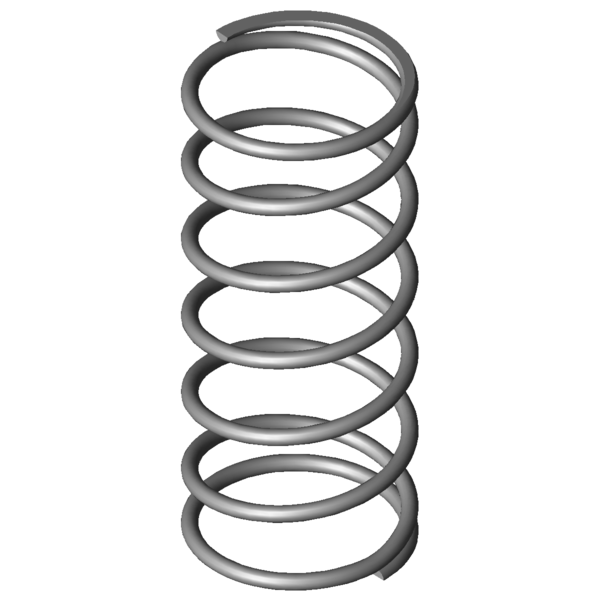

Image du produit Ressort de compression VD-416

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-416

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	10	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	125	mm	diamètre d'enroulement moyen
De	135	mm	diamètre extérieur d'enroulement
Dd	112	mm	diamètre maximal du mandrin
Dh	140	mm	diamètre minimum de la douille
L0	315	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1805,109	N	force maximum en cas de charge statique
Ln	93,39	mm	longueur minimum en cas de charge statique
sn	221,61	mm	flexion maximum en cas de charge statique
Fndyn	1730,176	N	force maximum pour charge dynamique
Lndyn	102,59	mm	longueur minimum pour utilisation dynamique
shdyn	28,65	mm	course maximum en cas d'utilisation dynamique
S	55,455	mm	pas, écart de milieu du fil à milieu du fil
n	5,5	nombre	de spires utiles
nt		nombre	total de spires
R	8,145	N/mm	raideur du ressort
Masse	1828,4853	g	masse d'un ressort
Fntol	109	N	tolérance (+/-) pour force maximum statique
Fndtol	107	N	tolérance (+/-) pour force maximum dynamique
Detol	1,9	mm	tolérance (+/-) du diamètre extérieur
L0tol	8,2	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#BC	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-416 Acier inoxydable Ø 10 x 125 x 315 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-416 Acier inoxydable Ø 10 x 125 x 315 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-416 Acier inoxydable Ø 10 x 125 x 315 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-416 Acier inoxydable Ø 10 x 125 x 315 mm

calcul du chemin de force Ressort de compression VD-416

Formulaire de demande Ressort de compression VD-416 Acier inoxydable Ø 10 x 125 x 315 mm

Formulaire de demande Ressort de compression VD-416

Ressorts de compression similaires pour Ressort de compression VD-416 Acier inoxydable Ø 10 x 125 x 315 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-416	1.4310	10	135	315	1805,109	93,39	221,61	5,5	8,145	100,0 \| 100,0 \| 100,0 \| 100,0
D-416	EN 10270-1	10	135	315	2101,663	93,39	221,61	5,5	9,484	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-414B	150	389	3,724	1.4310	1110,833	90,67	298,33	66,9 \| 87,0 \| 67,9 \| 45,7
VD-389E-12	105	230	4,058	1.4310	658,685	67,7	162,3	59,4 \| 73,6 \| 54,9 \| 49,8
VD-389B	120	216	4,16	1.4310	688,374	50,53	165,47	61,1 \| 75,8 \| 56,4 \| 51,1
VD-392	108	390	4,216	1.4310	1194,368	106,74	283,26	68,1 \| 80,3 \| 72,2 \| 51,8
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	65,3 \| 74,9 \| 65,8 \| 55,0
VD-414D-24	120	390	4,938	1.4310	1334,862	119,7	270,3	75,0 \| 86,6 \| 78,0 \| 60,6
VD-414D-12	135	280	5,218	1.4310	1006,551	87,1	192,9	76,1 \| 93,0 \| 71,4 \| 64,1
VD-417	135	475	5,271	1.4310	1800,318	133,42	341,58	78,6 \| 88,8 \| 82,3 \| 64,7
VD-394C	98	285	5,784	1.4310	1030,1	106,9	178,1	73,6 \| 81,0 \| 68,7 \| 71,0
VD-414A	150	254	5,851	1.4310	1110,301	64,25	189,75	77,4 \| 86,9 \| 73,6 \| 71,8
VD-391	108	260	6,516	1.4310	1207,401	74,71	185,29	78,7 \| 80,8 \| 75,2 \| 80,0
VD-399D	81	345	6,824	1.4310	1342,438	148,29	196,71	80,8 \| 77,1 \| 81,6 \| 83,8
VD-414D-22	120	255	7,632	1.4310	1276,094	87,8	167,2	84,5 \| 86,6 \| 73,1 \| 93,7
VD-414G	100	332	8,019	1.4310	1658,676	125,16	206,84	92,5 \| 86,3 \| 92,6 \| 98,4
VD-416	135	315	8,145	1.4310	1805,109	93,39	221,61	100,0 \| 100,0 \| 100,0 \| 100,0
VD-414D-10	135	185	8,2	1.4310	1008,974	61,95	123,05	79,3 \| 82,9 \| 55,7 \| 99,3
VD-397	88	285	8,235	1.4310	1515,294	101	184	87,0 \| 78,6 \| 83,5 \| 98,9
VD-422	110	345	10,294	1.4310	2251,838	126,25	218,75	86,5 \| 90,9 \| 89,4 \| 79,1
VD-415	135	205	12,8	1.4310	1770,2	66,7	138,3	77,4 \| 88,4 \| 80,2 \| 63,6
VD-428	90	370	13,672	1.4310	2741,211	169,5	200,5	73,9 \| 83,9 \| 78,2 \| 59,6
VD-421	110	230	15,909	1.4310	2247,159	88,75	141,25	69,4 \| 84,8 \| 72,0 \| 51,2

Nombre de ressorts métalliques similaires: 20

Numéro de tarif douanier: 73202081; Ressort de compression VD-416

Pays d'origine: DE, German; Ressort de compression VD-416
