Ressort de compression VD-414A Acier inoxydable Ø 9 x 141 x 254 mm

Prix échelonnés - Ressort de compression VD-414A

Quantité	Prix unitaire [EUR]
1	19,3600 EUR
2	15,4300 EUR
3	12,4800 EUR
7	10,6000 EUR
17	9,3700 EUR
37	8,2100 EUR
75	8,1200 EUR
125	8,1200 EUR
175	8,1200 EUR
250	8,1200 EUR
350	8,1200 EUR

Ressort de compression Acheter

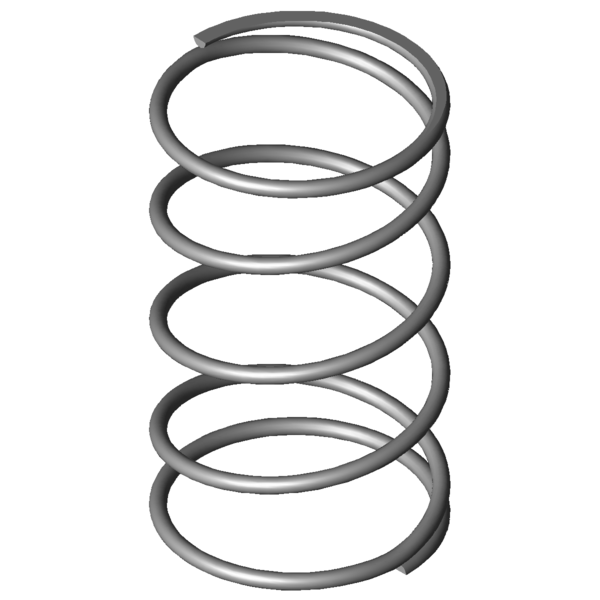

Image du produit Ressort de compression VD-414A

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-414A

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	9	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	141	mm	diamètre d'enroulement moyen
De	150	mm	diamètre extérieur d'enroulement
Dd	128	mm	diamètre maximal du mandrin
Dh	156,2	mm	diamètre minimum de la douille
L0	254	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1110,301	N	force maximum en cas de charge statique
Ln	64,25	mm	longueur minimum en cas de charge statique
sn	189,75	mm	flexion maximum en cas de charge statique
Fndyn	1067,102	N	force maximum pour charge dynamique
Lndyn	71,63	mm	longueur minimum pour utilisation dynamique
shdyn	40,7	mm	course maximum en cas d'utilisation dynamique
S	70	mm	pas, écart de milieu du fil à milieu du fil
n	3,5	nombre	de spires utiles
nt		nombre	total de spires
R	5,851	N/mm	raideur du ressort
Masse	1225,1437	g	masse d'un ressort
Fntol	89,2	N	tolérance (+/-) pour force maximum statique
Fndtol	88,5	N	tolérance (+/-) pour force maximum dynamique
Detol	2,7	mm	tolérance (+/-) du diamètre extérieur
L0tol	10,26	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AZ	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-414A Acier inoxydable Ø 9 x 141 x 254 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-414A Acier inoxydable Ø 9 x 141 x 254 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-414A Acier inoxydable Ø 9 x 141 x 254 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-414A Acier inoxydable Ø 9 x 141 x 254 mm

calcul du chemin de force Ressort de compression VD-414A

Formulaire de demande Ressort de compression VD-414A Acier inoxydable Ø 9 x 141 x 254 mm

Formulaire de demande Ressort de compression VD-414A

Ressorts de compression similaires pour Ressort de compression VD-414A Acier inoxydable Ø 9 x 141 x 254 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-414A	1.4310	9	150	254	1110,301	64,25	189,75	3,5	5,851	77,9 \| 88,4 \| 81,8 \| 63,6
D-414A	EN 10270-1	9	150	254	1292,708	64,25	189,75	3,5	6,813	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364R-58	90	210	2,251	1.4310	285,527	83,15	126,85	51,5 \| 69,8 \| 46,3 \| 38,5
VD-364R-50	115	196	2,502	1.4310	376,542	45,5	150,5	57,6 \| 73,5 \| 56,6 \| 42,8
VD-364T	105	291	2,606	1.4310	593,05	63,47	227,53	62,9 \| 75,8 \| 68,4 \| 44,5
VD-389C	120	331	2,647	1.4310	687,24	71,4	259,6	63,6 \| 78,2 \| 67,5 \| 45,2
VD-366A	86,3	230	3,167	1.4310	460,969	84,46	145,54	62,0 \| 72,7 \| 59,1 \| 54,1
VD-414B	150	389	3,724	1.4310	1110,833	90,67	298,33	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-62	77	230	3,728	1.4310	563,555	78,81	151,19	66,1 \| 69,5 \| 65,2 \| 63,7
VD-389E-12	105	230	4,058	1.4310	658,685	67,7	162,3	73,7 \| 79,4 \| 72,4 \| 69,4
VD-364S	105	180	4,096	1.4310	553,059	44,97	135,03	66,9 \| 70,3 \| 60,5 \| 70,0
VD-389B	120	216	4,16	1.4310	688,374	50,53	165,47	75,5 \| 80,9 \| 74,6 \| 71,1
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	80,1 \| 75,9 \| 87,6 \| 76,6
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	77,6 \| 71,4 \| 77,9 \| 83,7
VD-414D-12	135	280	5,218	1.4310	1006,551	87,1	192,9	78,8 \| 87,3 \| 77,6 \| 71,4
VD-394C	98	285	5,784	1.4310	1030,1	106,9	178,1	91,1 \| 81,1 \| 93,3 \| 98,8
VD-414A	150	254	5,851	1.4310	1110,301	64,25	189,75	77,9 \| 88,4 \| 81,8 \| 63,6
VD-391	108	260	6,516	1.4310	1207,401	74,71	185,29	90,3 \| 86,2 \| 94,8 \| 89,8
VD-389H	75	254	7,033	1.4310	1107,277	96,56	157,44	83,5 \| 75,9 \| 91,3 \| 83,2
VD-414D-22	120	255	7,632	1.4310	1276,094	87,8	167,2	67,4 \| 81,9 \| 71,5 \| 48,8
VD-416	135	315	8,145	1.4310	1805,109	93,39	221,61	66,9 \| 87,0 \| 67,9 \| 45,7
VD-414D-10	135	185	8,2	1.4310	1008,974	61,95	123,05	78,9 \| 87,6 \| 77,9 \| 71,4
VD-397	88	285	8,235	1.4310	1515,294	101	184	78,4 \| 78,9 \| 85,1 \| 71,1
VD-414D-20	120	170	11,993	1.4310	1320,47	59,9	110,1	67,4 \| 82,3 \| 71,1 \| 48,8
VD-415	135	205	12,8	1.4310	1770,2	66,7	138,3	66,8 \| 86,9 \| 67,8 \| 45,7
VD-414F	100	200	13,851	1.4310	1661,592	80,04	119,96	63,0 \| 81,8 \| 65,0 \| 42,2
VD-421	110	230	15,909	1.4310	2247,159	88,75	141,25	61,1 \| 84,6 \| 61,9 \| 36,8
VD-426A	90	230	17,989	1.4310	1733,81	133,62	96,38	56,7 \| 80,2 \| 57,4 \| 32,5
VD-427	90	255	20,106	1.4310	2680,894	121,66	133,34	56,0 \| 83,2 \| 55,8 \| 29,1

Nombre de ressorts métalliques similaires: 26

Numéro de tarif douanier: 73202081; Ressort de compression VD-414A

Pays d'origine: DE, German; Ressort de compression VD-414A
