Ressort de compression VD-414D-14 Acier inoxydable Ø 9 x 126 x 425 mm

Prix échelonnés - Ressort de compression VD-414D-14

Quantité Prix unitaire [EUR]
1 56,6900 EUR
2 45,1600 EUR
3 43,4800 EUR
7 39,3200 EUR
17 36,2500 EUR
37 33,7800 EUR
75 33,0100 EUR
125 33,0100 EUR
175 33,0100 EUR
250 33,0100 EUR
350 33,0100 EUR

Ressort de compression Acheter

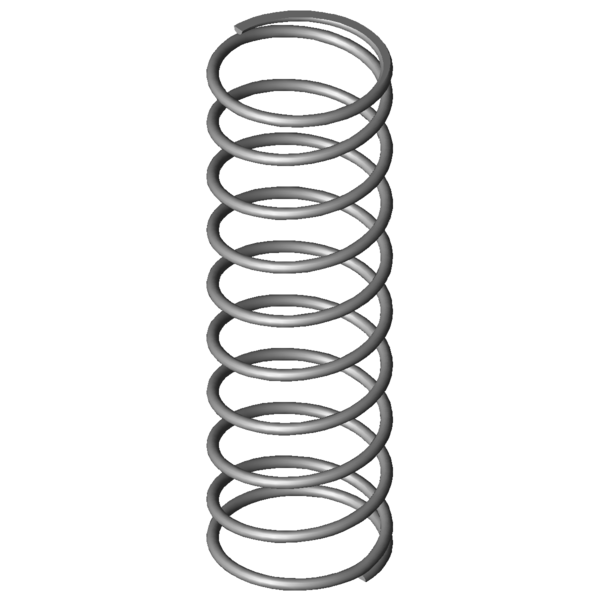

Image du produit Ressort de compression VD-414D-14
Image du produit Ressort de compression VD-414D-14
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-414D-14

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 9 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 126 mm diamètre d'enroulement moyen
De 135 mm diamètre extérieur d'enroulement
Dd 114,5 mm diamètre maximal du mandrin
Dh 138,7 mm diamètre minimum de la douille
L0 425 mm longueur libre
Lk mm longueur de flambage
Fn 1013,918 N force maximum en cas de charge statique
Ln 124,7 mm longueur minimum en cas de charge statique
sn 300,3 mm flexion maximum en cas de charge statique
Fndyn 962,26 N force maximum pour charge dynamique
Lndyn 140 mm longueur minimum pour utilisation dynamique
shdyn 109,5 mm course maximum en cas d'utilisation dynamique
S 48,941 mm pas, écart de milieu du fil à milieu du fil
n 8,5 nombre de spires utiles
nt nombre total de spires
R 3,376 N/mm raideur du ressort
Masse 2090,0904 g masse d'un ressort
Fntol 72,67 N tolérance (+/-) pour force maximum statique
Fndtol 71,9 N tolérance (+/-) pour force maximum dynamique
Detol 2,3 mm tolérance (+/-) du diamètre extérieur
L0tol 17 mm tolérance (+/-) pour longueur libre
Groupe de prix #BG - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-414D-14 Acier inoxydable Ø 9 x 126 x 425 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-414D-14 Acier inoxydable Ø 9 x 126 x 425 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-414D-14 Acier inoxydable Ø 9 x 126 x 425 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-414D-14 Acier inoxydable Ø 9 x 126 x 425 mm

calcul du chemin de force Ressort de compression VD-414D-14

Formulaire de demande Ressort de compression VD-414D-14 Acier inoxydable Ø 9 x 126 x 425 mm

Formulaire de demande Ressort de compression VD-414D-14

Ressorts de compression similaires pour Ressort de compression VD-414D-14 Acier inoxydable Ø 9 x 126 x 425 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-414D-14 1.4310 9 135 425 1013,918 124,7 300,3 8,5 3,376 100,0 | 100,0 | 100,0 | 100,0
D-414D-14 EN 10270-1 9 135 425 1180,726 124,64 300,36 8,5 3,931 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-364R-52 115 465 1,03 1.4310 382,871 93,35 371,65 57,0 | 81,1 | 59,3 | 30,5
VD-339Y 85 428 1,124 1.4310 390,717 80,49 347,51 56,1 | 72,6 | 62,5 | 33,3
VD-364D 95 472 1,176 1.4310 449,993 89,23 382,77 56,7 | 73,8 | 61,4 | 34,8
VD-339Z-04 75 430 1,181 1.4310 384,903 104,1 325,91 56,7 | 70,0 | 65,1 | 35,0
VD-364U 105 494 1,509 1.4310 593,845 100,47 393,53 63,4 | 77,9 | 67,4 | 44,7
VD-389D 120 562 1,533 1.4310 687,936 113,14 448,86 64,5 | 80,8 | 67,4 | 45,4
VD-364R-51 115 300 1,592 1.4310 374,723 64,64 235,36 59,7 | 74,1 | 57,7 | 47,2
VD-389E-16 105 500 1,786 1.4310 649,643 136,2 363,8 68,8 | 80,2 | 73,3 | 52,9
VD-367A 86,3 365 1,994 1.4310 475,163 126,73 238,27 65,1 | 73,3 | 63,1 | 59,1
VD-389E-14 105 350 2,626 1.4310 664,391 97 253 77,3 | 79,3 | 74,9 | 77,8
VD-389C 120 331 2,647 1.4310 687,24 71,4 259,6 79,0 | 81,5 | 77,1 | 78,4
VD-414D-16 135 515 2,733 1.4310 998,178 149,8 365,2 88,5 | 94,2 | 90,3 | 81,0
VD-389E-26 89 390 3,048 1.4310 797,571 128,35 261,65 83,9 | 78,5 | 82,9 | 90,3
VD-414D-14 135 425 3,376 1.4310 1013,918 124,7 300,3 100,0 | 100,0 | 100,0 | 100,0
VD-414B 150 389 3,724 1.4310 1110,833 90,67 298,33 93,3 | 93,8 | 95,3 | 90,7
VD-394D 98 400 3,933 1.4310 1002,93 145 255 87,7 | 85,2 | 91,9 | 85,8
VD-414D-26 120 460 3,998 1.4310 1264,9 143,6 316,4 88,6 | 93,8 | 87,5 | 84,5
VD-392 108 390 4,216 1.4310 1194,368 106,74 283,26 85,5 | 86,9 | 89,6 | 80,1
VD-389J 75 405 4,311 1.4310 1104,781 148,71 256,29 81,0 | 76,2 | 88,6 | 78,3
VD-414H 100 531 4,915 1.4310 1662,039 192,84 338,16 76,1 | 84,7 | 74,9 | 68,7
VD-414D-24 120 390 4,938 1.4310 1334,862 119,7 270,3 81,6 | 93,6 | 83,0 | 68,4
VD-414D-12 135 280 5,218 1.4310 1006,551 87,1 192,9 78,4 | 88,6 | 81,8 | 64,7
VD-417 135 475 5,271 1.4310 1800,318 133,42 341,58 76,4 | 93,2 | 72,1 | 64,1
VD-398 88 410 5,6 1.4310 1506,4 141 269 74,1 | 83,5 | 78,4 | 60,3
VD-423 110 500 7 1.4310 2266,25 176,25 323,75 67,5 | 85,5 | 68,7 | 48,2
VD-404 71 435 7,748 1.4310 1878,302 192,57 242,43 63,6 | 79,7 | 67,4 | 43,6
VD-414G 100 332 8,019 1.4310 1658,676 125,16 206,84 63,7 | 84,1 | 65,0 | 42,1
VD-416 135 315 8,145 1.4310 1805,109 93,39 221,61 64,8 | 88,0 | 65,0 | 41,5
VD-422 110 345 10,294 1.4310 2251,838 126,25 218,75 58,7 | 84,2 | 58,9 | 32,8
Nombre de ressorts métalliques similaires: 28

Numéro de tarif douanier: 73202081; Ressort de compression VD-414D-14

Pays d'origine: DE, German; Ressort de compression VD-414D-14
