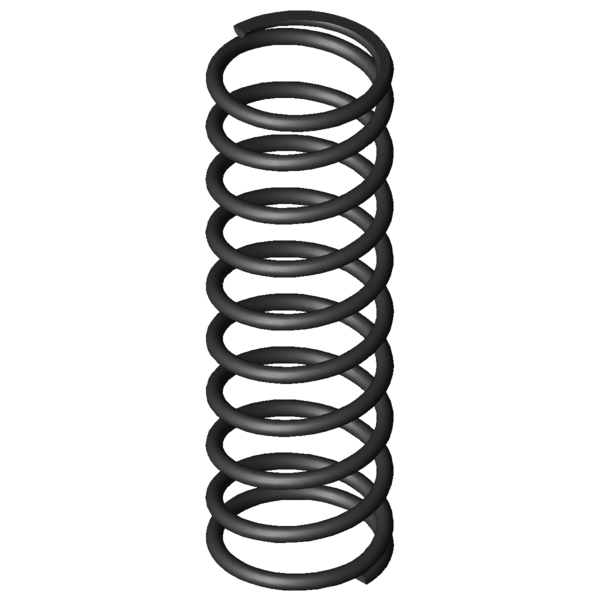

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
10
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
100
mm
diamètre d'enroulement moyen
De
110
mm
diamètre extérieur d'enroulement
Dd
88
mm
diamètre maximal du mandrin
Dh
114
mm
diamètre minimum de la douille
L0
345
mm
longueur libre
Lk
mm
longueur de flambage
Fn
2621,783
N
force maximum en cas de charge statique
Ln
126,25
mm
longueur minimum en cas de charge statique
sn
218,75
mm
flexion maximum en cas de charge statique
Fndyn
2445
N
force maximum pour charge dynamique
Lndyn
141
mm
longueur minimum pour utilisation dynamique
shdyn
79,74
mm
course maximum en cas d'utilisation dynamique
S
39,412
mm
pas, écart de milieu du fil à milieu du fil
n
8,5
nombre
de spires utiles
nt
nombre
total de spires
R
11,985
N/mm
raideur du ressort
Masse
2047,9035
g
masse d'un ressort
Fntol
118
N
tolérance (+/-) pour force maximum statique
Fndtol
116
N
tolérance (+/-) pour force maximum dynamique
Detol
1,5
mm
tolérance (+/-) du diamètre extérieur
L0tol
6,63
mm
tolérance (+/-) pour longueur libre
Groupe de prix
BA
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
