Ressort de compression VD-420 Acier inoxydable Ø 10 x 100 x 150 mm

Prix échelonnés - Ressort de compression VD-420

Quantité	Prix unitaire [EUR]
1	17,9400 EUR
2	14,2900 EUR
3	10,3300 EUR
7	8,7500 EUR
17	8,7500 EUR
37	8,7500 EUR
75	8,7500 EUR
125	8,7500 EUR
175	8,7500 EUR
250	8,7500 EUR
350	8,7500 EUR

Ressort de compression Acheter

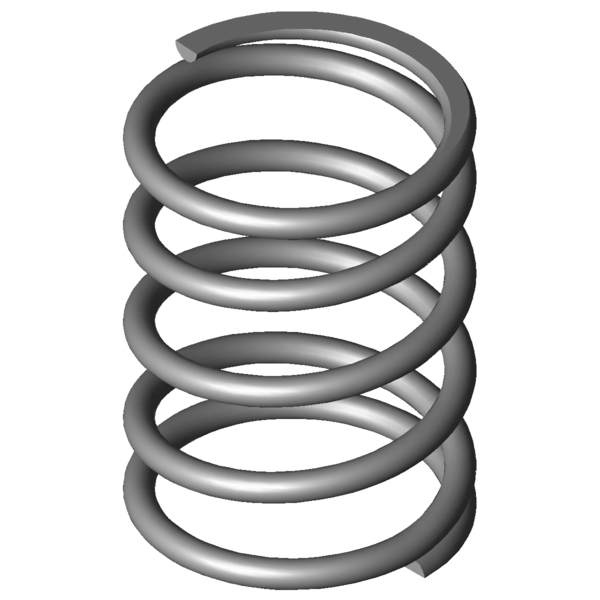

Image du produit Ressort de compression VD-420

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-420

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	10	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	100	mm	diamètre d'enroulement moyen
De	110	mm	diamètre extérieur d'enroulement
Dd	88	mm	diamètre maximal du mandrin
Dh	114	mm	diamètre minimum de la douille
L0	150	mm	longueur libre
Lk		mm	longueur de flambage
Fn	2156,25	N	force maximum en cas de charge statique
Ln	63,75	mm	longueur minimum en cas de charge statique
sn	86,25	mm	flexion maximum en cas de charge statique
Fndyn	2046,75	N	force maximum pour charge dynamique
Lndyn	68,13	mm	longueur minimum pour utilisation dynamique
shdyn	12,78	mm	course maximum en cas d'utilisation dynamique
S	40	mm	pas, écart de milieu du fil à milieu du fil
n	3,5	nombre	de spires utiles
nt		nombre	total de spires
R	25	N/mm	raideur du ressort
Masse	1072,7114	g	masse d'un ressort
Fntol	137	N	tolérance (+/-) pour force maximum statique
Fndtol	135	N	tolérance (+/-) pour force maximum dynamique
Detol	1,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	3,41	mm	tolérance (+/-) pour longueur libre
Groupe de prix	###AW	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-420 Acier inoxydable Ø 10 x 100 x 150 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-420 Acier inoxydable Ø 10 x 100 x 150 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-420 Acier inoxydable Ø 10 x 100 x 150 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-420 Acier inoxydable Ø 10 x 100 x 150 mm

calcul du chemin de force Ressort de compression VD-420

Formulaire de demande Ressort de compression VD-420 Acier inoxydable Ø 10 x 100 x 150 mm

Formulaire de demande Ressort de compression VD-420

Ressorts de compression similaires pour Ressort de compression VD-420 Acier inoxydable Ø 10 x 100 x 150 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-420	1.4310	10	110	150	2156,25	63,75	86,25	3,5	25	100,0 \| 100,0 \| 100,0 \| 100,0
D-420	EN 10270-1	10	110	150	2510,491	63,75	86,25	3,5	29,107	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-365	86,3	145	7,692	1.4310	790,815	42,19	102,81	56,8 \| 79,4 \| 60,3 \| 30,8
VD-389S	108	115	7,964	1.4310	405,888	64,04	50,96	51,9 \| 84,9 \| 39,0 \| 31,9
VD-394B	98	185	8,939	1.4310	1002,93	72,8	112,2	60,3 \| 83,4 \| 61,7 \| 35,8
VD-371	69,3	155	10,023	1.4310	993,127	55,91	99,09	60,3 \| 74,3 \| 66,6 \| 40,1
VD-390	108	170	10,24	1.4310	1194,368	53,36	116,64	64,8 \| 88,8 \| 64,7 \| 41,0
VD-389E-20	89	115	10,887	1.4310	750,628	46,05	68,95	58,9 \| 75,9 \| 57,4 \| 43,5
VD-414D-20	120	170	11,993	1.4310	1320,47	59,9	110,1	69,2 \| 90,0 \| 69,8 \| 48,0
VD-389G	75	153	12,148	1.4310	1107,916	61,8	91,2	66,8 \| 78,7 \| 73,0 \| 48,6
VD-396	88	180	12,727	1.4310	1387,273	71	109	67,9 \| 81,1 \| 71,7 \| 50,9
VD-414F	100	200	13,851	1.4310	1661,592	80,04	119,96	71,7 \| 85,3 \| 74,5 \| 55,4
VD-394A	98	125	14,047	1.4310	1023,298	52,15	72,85	68,8 \| 84,1 \| 66,0 \| 56,2
VD-399B	81	147	16,751	1.4310	1291,565	69,9	77,1	75,2 \| 83,9 \| 74,6 \| 67,0
VD-395	88	125	20	1.4310	1480	51	74	79,4 \| 81,1 \| 77,2 \| 80,0
VD-414E	100	134	21,766	1.4310	1665,549	57,48	76,52	86,7 \| 90,1 \| 83,0 \| 87,1
VD-420	110	150	25	1.4310	2156,25	63,75	86,25	100,0 \| 100,0 \| 100,0 \| 100,0
VD-401	71	140	26,061	1.4310	1863,511	68,49	71,51	86,6 \| 79,3 \| 84,7 \| 95,9
VD-426	90	175	31,072	1.4310	2772,283	85,78	89,22	85,6 \| 89,2 \| 87,2 \| 80,5
VD-425	90	115	48,828	1.4310	2594,727	61,86	53,14	69,9 \| 86,2 \| 72,4 \| 51,2
VD-431	73	135	63,624	1.4310	3259,197	83,77	51,23	62,5 \| 85,5 \| 62,8 \| 39,3

Nombre de ressorts métalliques similaires: 18

Numéro de tarif douanier: 73202081; Ressort de compression VD-420

Pays d'origine: DE, German; Ressort de compression VD-420
