Ressort de compression VD-364R-32 Acier inoxydable Ø 5,6 x 63,4 x 136 mm

Prix échelonnés - Ressort de compression VD-364R-32

Quantité	Prix unitaire [EUR]
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2400 EUR
175	3,2400 EUR
250	3,2400 EUR
350	3,2400 EUR

Ressort de compression Acheter

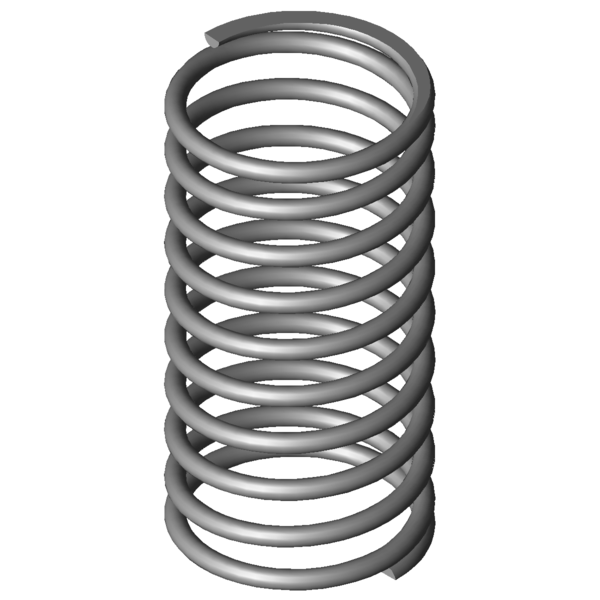

Image du produit Ressort de compression VD-364R-32

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364R-32

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	5,6	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	63,4	mm	diamètre d'enroulement moyen
De	69	mm	diamètre extérieur d'enroulement
Dd	56	mm	diamètre maximal du mandrin
Dh	71	mm	diamètre minimum de la douille
L0	136	mm	longueur libre
Lk		mm	longueur de flambage
Fn	251,418	N	force maximum en cas de charge statique
Ln	72,71	mm	longueur minimum en cas de charge statique
sn	63,29	mm	flexion maximum en cas de charge statique
Fndyn	223,776	N	force maximum pour charge dynamique
Lndyn	79,67	mm	longueur minimum pour utilisation dynamique
shdyn	56,33	mm	course maximum en cas d'utilisation dynamique
S	15,341	mm	pas, écart de milieu du fil à milieu du fil
n	8,5	nombre	de spires utiles
nt		nombre	total de spires
R	3,973	N/mm	raideur du ressort
Masse	407,1691	g	masse d'un ressort
Fntol	33,7	N	tolérance (+/-) pour force maximum statique
Fndtol	31,38	N	tolérance (+/-) pour force maximum dynamique
Detol	1,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	5,94	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AL	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364R-32 Acier inoxydable Ø 5,6 x 63,4 x 136 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364R-32 Acier inoxydable Ø 5,6 x 63,4 x 136 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364R-32 Acier inoxydable Ø 5,6 x 63,4 x 136 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364R-32 Acier inoxydable Ø 5,6 x 63,4 x 136 mm

calcul du chemin de force Ressort de compression VD-364R-32

Formulaire de demande Ressort de compression VD-364R-32 Acier inoxydable Ø 5,6 x 63,4 x 136 mm

Formulaire de demande Ressort de compression VD-364R-32

Ressorts de compression similaires pour Ressort de compression VD-364R-32 Acier inoxydable Ø 5,6 x 63,4 x 136 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364R-32	1.4310	5,6	69	136	251,418	72,71	63,29	8,5	3,973	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-32	EN 10270-1	5,6	69	136	292,723	72,71	63,29	8,5	4,625	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-339J-11	68	173	2,156	1.4310	265,363	49,91	123,09	71,1 \| 85,8 \| 73,1 \| 54,3
VD-313R-01	70	133	2,226	1.4310	231,255	29,12	103,88	73,9 \| 89,3 \| 76,5 \| 56,0
VD-313S	70	145	2,226	1.4310	257,969	29,12	115,88	73,3 \| 87,9 \| 76,0 \| 56,0
VD-313B	60	122	2,341	1.4310	225,395	25,7	96,3	72,3 \| 80,3 \| 77,7 \| 58,9
VD-339F	75	146	2,926	1.4310	333,163	32,12	113,88	75,9 \| 88,5 \| 65,5 \| 73,6
VD-364R-32	69	136	3,973	1.4310	251,418	72,71	63,29	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339J-22	58	120	4,26	1.4310	334,429	41,5	78,5	85,1 \| 84,2 \| 77,9 \| 93,2
VD-339Z-01	75	117	4,555	1.4310	376,298	34,4	82,61	82,7 \| 89,1 \| 71,7 \| 87,2
VD-346A	55	150	5,147	1.4310	447,151	63,13	86,88	76,1 \| 86,6 \| 64,5 \| 77,2
VD-364E-12	70	147	5,425	1.4310	523,262	50,55	96,45	75,5 \| 96,4 \| 56,8 \| 73,2
VD-364E-04	80	120	5,533	1.4310	456,432	37,5	82,5	76,2 \| 90,9 \| 65,9 \| 71,8
VD-364R-61	77	153	5,761	1.4310	563,216	55,23	97,77	71,4 \| 90,6 \| 54,7 \| 69,0
VD-344A-14	60	120	5,976	1.4310	446,733	45,25	74,75	75,0 \| 88,2 \| 70,5 \| 66,5
VD-364R-43	54	135	6,072	1.4310	236,535	96,04	38,96	78,6 \| 92,5 \| 77,8 \| 65,4
VD-340	68	120	6,249	1.4310	541,039	33,42	86,58	71,8 \| 92,0 \| 59,8 \| 63,6
VD-346	55	130	7,955	1.4310	681,108	44,38	85,63	64,5 \| 88,2 \| 55,4 \| 49,9
VD-364G	60	128	8,993	1.4310	712,875	48,73	79,27	64,9 \| 93,1 \| 57,6 \| 44,2
VD-371	69,3	155	10,023	1.4310	993,127	55,91	99,09	58,8 \| 92,1 \| 44,6 \| 39,6
VD-389G	75	153	12,148	1.4310	1107,916	61,8	91,2	55,2 \| 87,0 \| 46,0 \| 32,7
VD-364J-23	48	135	12,271	1.4310	838,71	66,65	68,35	60,9 \| 89,0 \| 61,3 \| 32,4
VD-364R-71	61	120	12,393	1.4310	836,5	52,5	67,5	61,3 \| 90,0 \| 61,9 \| 32,1

Nombre de ressorts métalliques similaires: 20

Numéro de tarif douanier: 73202081; Ressort de compression VD-364R-32

Pays d'origine: DE, German; Ressort de compression VD-364R-32

Image du produit - Ressorts de compression VD-364R-32

QR-Code: Ressort de compression VD-364R-32

QR-Code - Ressorts de compression - VD-364R-32 | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-364r-32.html
