Ressort de compression VD-430 Acier inoxydable Ø 10 x 63 x 96 mm

Prix échelonnés - Ressort de compression VD-430

Quantité Prix unitaire [EUR]
1 16,7200 EUR
2 13,3200 EUR
3 9,4800 EUR
7 7,5900 EUR
17 6,1000 EUR
37 5,2200 EUR
75 5,1800 EUR
125 5,1800 EUR
175 5,1800 EUR
250 5,1800 EUR
350 5,1800 EUR

Ressort de compression Acheter

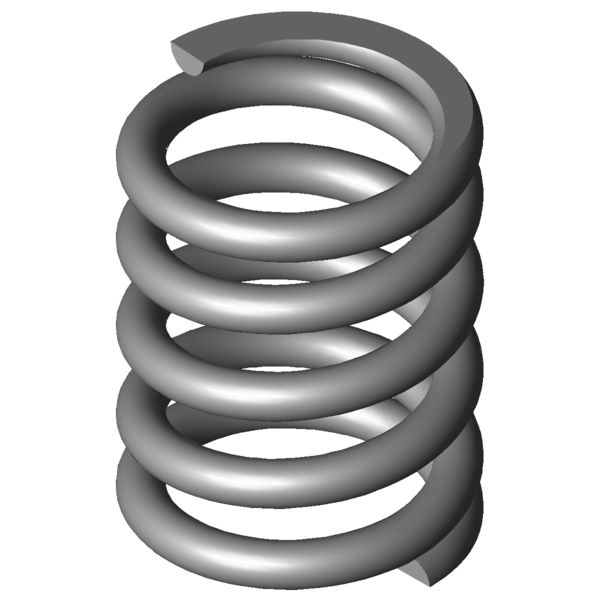

Image du produit Ressort de compression VD-430
Image du produit Ressort de compression VD-430
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-430

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 10 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 63 mm diamètre d'enroulement moyen
De 73 mm diamètre extérieur d'enroulement
Dd 51 mm diamètre maximal du mandrin
Dh 75 mm diamètre minimum de la douille
L0 96 mm longueur libre
Lk mm longueur de flambage
Fn 3540,962 N force maximum en cas de charge statique
Ln 60,58 mm longueur minimum en cas de charge statique
sn 35,42 mm flexion maximum en cas de charge statique
Fndyn 3169,404 N force maximum pour charge dynamique
Lndyn 64,3 mm longueur minimum pour utilisation dynamique
shdyn 3,8 mm course maximum en cas d'utilisation dynamique
S 24,571 mm pas, écart de milieu du fil à milieu du fil
n 3,5 nombre de spires utiles
nt nombre total de spires
R 99,981 N/mm raideur du ressort
Masse 675,8082 g masse d'un ressort
Fntol 252 N tolérance (+/-) pour force maximum statique
Fndtol 247 N tolérance (+/-) pour force maximum dynamique
Detol 0,8 mm tolérance (+/-) du diamètre extérieur
L0tol 1,64 mm tolérance (+/-) pour longueur libre
Groupe de prix #AS - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-430 Acier inoxydable Ø 10 x 63 x 96 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-430 Acier inoxydable Ø 10 x 63 x 96 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-430 Acier inoxydable Ø 10 x 63 x 96 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-430 Acier inoxydable Ø 10 x 63 x 96 mm

calcul du chemin de force Ressort de compression VD-430

Formulaire de demande Ressort de compression VD-430 Acier inoxydable Ø 10 x 63 x 96 mm

Formulaire de demande Ressort de compression VD-430

Ressorts de compression similaires pour Ressort de compression VD-430 Acier inoxydable Ø 10 x 63 x 96 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-430 1.4310 10 73 96 3540,962 60,58 35,42 3,5 99,981 100,0 | 100,0 | 100,0 | 100,0
D-430 EN 10270-1 10 73 96 4122,691 60,58 35,42 3,5 116,407 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-364R-42 54 92 8,929 1.4310 206,319 68,89 23,11 39,9 | 75,3 | 35,5 | 8,9
VD-364R-60 77 102 9,053 1.4310 565,685 39,51 62,49 42,8 | 83,0 | 36,3 | 9,1
VD-344A-12 60 80 9,391 1.4310 446,563 32,45 47,55 41,6 | 71,8 | 43,6 | 9,4
VD-369C 78,3 110 10,551 1.4310 725,927 41,2 68,8 42,6 | 81,2 | 36,0 | 10,6
VD-364F 60 85,4 14,132 1.4310 712,104 35,01 50,39 44,9 | 75,4 | 45,2 | 14,1
VD-370 69,3 105 15,75 1.4310 1021,191 40,16 64,84 46,9 | 83,1 | 41,7 | 15,8
VD-369B 78,3 75 16,413 1.4310 722,176 31 44 48,3 | 78,1 | 50,4 | 16,4
VD-389F 75 102 19,09 1.4310 1099,239 44,42 57,58 50,8 | 87,2 | 46,3 | 19,1
VD-364R-70 61 85 19,474 1.4310 919,177 37,8 47,2 49,1 | 77,4 | 50,5 | 19,5
VD-375A 56,3 94 20,049 1.4310 802,193 53,99 40,01 51,7 | 79,3 | 55,6 | 20,1
VD-399A 81 98 26,323 1.4310 1255,67 50,3 47,7 56,9 | 89,4 | 54,9 | 26,3
VD-400 71 95 40,952 1.4310 1867,234 49,4 45,6 66,1 | 92,1 | 65,2 | 41,0
VD-405A 58 98 52,131 1.4310 1617,199 66,98 31,02 68,2 | 85,8 | 66,6 | 52,1
VD-414K 63 111 66,288 1.4310 2378,21 75,12 35,88 78,9 | 87,6 | 82,9 | 66,3
VD-430 73 96 99,981 1.4310 3540,962 60,58 35,42 100,0 | 100,0 | 100,0 | 100,0
VD-414M-01 57 91 103,821 1.4310 2240,453 69,42 21,58 82,0 | 87,6 | 62,1 | 96,3
VD-414J 63 77,3 104,167 1.4310 2390,521 54,35 22,95 82,6 | 85,6 | 66,2 | 96,0
VD-436 60 110 127,273 1.4310 3492,045 82,56 27,44 85,5 | 89,8 | 88,0 | 78,6
Nombre de ressorts métalliques similaires: 17

Numéro de tarif douanier: 73202081; Ressort de compression VD-430

Pays d'origine: DE, German; Ressort de compression VD-430
