Ressort de compression VD-407 Acier inoxydable Ø 8 x 50 x 160 mm

Prix échelonnés - Ressort de compression VD-407

Quantité	Prix unitaire [EUR]
1	16,7200 EUR
2	13,3200 EUR
3	9,4800 EUR
7	7,5900 EUR
17	6,1000 EUR
37	5,2200 EUR
75	5,1800 EUR
125	5,1800 EUR
175	5,1800 EUR
250	5,1800 EUR
350	5,1800 EUR

Ressort de compression Acheter

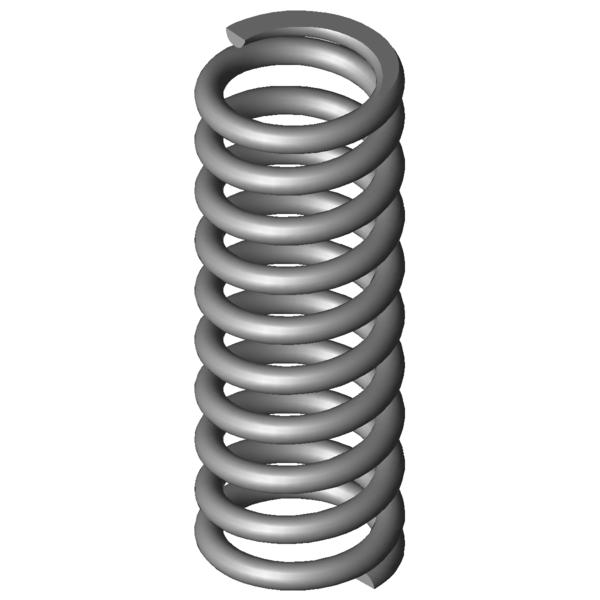

Image du produit Ressort de compression VD-407

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-407

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	8	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	50	mm	diamètre d'enroulement moyen
De	58	mm	diamètre extérieur d'enroulement
Dd	40,8	mm	diamètre maximal du mandrin
Dh	59,5	mm	diamètre minimum de la douille
L0	160	mm	longueur libre
Lk		mm	longueur de flambage
Fn	2199,838	N	force maximum en cas de charge statique
Ln	94,78	mm	longueur minimum en cas de charge statique
sn	65,22	mm	flexion maximum en cas de charge statique
Fndyn	2018,171	N	force maximum pour charge dynamique
Lndyn	100,17	mm	longueur minimum pour utilisation dynamique
shdyn	13,19	mm	course maximum en cas d'utilisation dynamique
S	17,882	mm	pas, écart de milieu du fil à milieu du fil
n	8,5	nombre	de spires utiles
nt		nombre	total de spires
R	33,732	N/mm	raideur du ressort
Masse	655,3291	g	masse d'un ressort
Fntol	144	N	tolérance (+/-) pour force maximum statique
Fndtol	141	N	tolérance (+/-) pour force maximum dynamique
Detol	0,6	mm	tolérance (+/-) du diamètre extérieur
L0tol	2,7	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AS	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-407 Acier inoxydable Ø 8 x 50 x 160 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-407 Acier inoxydable Ø 8 x 50 x 160 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-407 Acier inoxydable Ø 8 x 50 x 160 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-407 Acier inoxydable Ø 8 x 50 x 160 mm

calcul du chemin de force Ressort de compression VD-407

Formulaire de demande Ressort de compression VD-407 Acier inoxydable Ø 8 x 50 x 160 mm

Formulaire de demande Ressort de compression VD-407

Ressorts de compression similaires pour Ressort de compression VD-407 Acier inoxydable Ø 8 x 50 x 160 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-407	1.4310	8	58	160	2199,838	94,78	65,22	8,5	33,732	100,0 \| 100,0 \| 100,0 \| 100,0
D-407	EN 10270-1	8	58	160	2561,24	94,78	65,22	8,5	39,273	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-321	44	160	4,118	1.4310	450,882	50,5	109,5	42,5 \| 75,3 \| 40,0 \| 12,2
VD-339J-22	58	120	4,26	1.4310	334,429	41,5	78,5	46,3 \| 77,1 \| 49,1 \| 12,6
VD-339L-10	50	160	4,481	1.4310	461,841	56,94	103,06	45,4 \| 80,8 \| 42,1 \| 13,3
VD-346A	55	150	5,147	1.4310	447,151	63,13	86,88	48,9 \| 83,7 \| 47,7 \| 15,3
VD-364R-43	54	135	6,072	1.4310	236,535	96,04	38,96	45,2 \| 82,5 \| 35,2 \| 18,0
VD-364J-04	56	175	7,314	1.4310	780,11	68,34	106,66	51,9 \| 85,6 \| 48,3 \| 21,7
VD-346	55	130	7,955	1.4310	681,108	44,38	85,63	52,2 \| 79,5 \| 53,6 \| 23,6
VD-364R-72	61	180	8,019	1.4310	845,175	74,6	105,4	53,4 \| 86,3 \| 50,1 \| 23,8
VD-364G	60	128	8,993	1.4310	712,875	48,73	79,27	55,3 \| 81,8 \| 57,3 \| 26,7
VD-371	69,3	155	10,023	1.4310	993,127	55,91	99,09	57,2 \| 86,4 \| 55,5 \| 29,7
VD-377	56,3	175	12,973	1.4310	1277,006	76,56	98,44	63,2 \| 89,1 \| 62,2 \| 38,5
VD-376A	56,3	140	12,973	1.4310	822,95	76,56	63,44	64,5 \| 87,8 \| 67,3 \| 38,5
VD-382A	46,3	152	15,954	1.4310	649,342	111,3	40,7	59,3 \| 84,5 \| 46,0 \| 47,3
VD-389M	50	145	27,814	1.4310	1504,374	90,91	54,09	82,1 \| 88,1 \| 75,7 \| 82,5
VD-407	58	160	33,732	1.4310	2199,838	94,78	65,22	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389N-03	46	152	35,417	1.4310	2044,978	94,26	57,74	91,1 \| 87,3 \| 90,7 \| 95,2
VD-414L	63	179	38,377	1.4310	2392,166	116,67	62,33	90,6 \| 90,1 \| 93,8 \| 87,9
VD-414M-03	57	184	47,191	1.4310	2495,286	131,12	52,88	82,5 \| 91,4 \| 84,6 \| 71,5
VD-414M-02	57	138	64,888	1.4310	2448,094	100,27	37,73	72,3 \| 91,1 \| 73,9 \| 52,0
VD-437	60	165	82,353	1.4310	3978,676	116,69	48,31	65,6 \| 91,2 \| 64,7 \| 41,0
VD-445	55	140	120,027	1.4310	3549,211	110,43	29,57	56,4 \| 87,4 \| 53,7 \| 28,1

Nombre de ressorts métalliques similaires: 20

Numéro de tarif douanier: 73202081; Ressort de compression VD-407

Pays d'origine: DE, German; Ressort de compression VD-407
