Ressort de compression VD-409A Acier inoxydable Ø 8 x 45,5 x 82 mm

Prix échelonnés - Ressort de compression VD-409A

Quantité	Prix unitaire [EUR]
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	4,4300 EUR
37	3,8300 EUR
75	3,7600 EUR
125	3,7600 EUR
175	3,7600 EUR
250	3,7600 EUR
350	3,7600 EUR

Ressort de compression Acheter

Image du produit Ressort de compression VD-409A

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-409A

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	8	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	45,5	mm	diamètre d'enroulement moyen
De	53,5	mm	diamètre extérieur d'enroulement
Dd	36,3	mm	diamètre maximal du mandrin
Dh	55	mm	diamètre minimum de la douille
L0	82	mm	longueur libre
Lk		mm	longueur de flambage
Fn	2084,467	N	force maximum en cas de charge statique
Ln	57,35	mm	longueur minimum en cas de charge statique
sn	24,65	mm	flexion maximum en cas de charge statique
Fndyn	1857,596	N	force maximum pour charge dynamique
Lndyn	60,03	mm	longueur minimum pour utilisation dynamique
shdyn	7,36	mm	course maximum en cas d'utilisation dynamique
S	16,444	mm	pas, écart de milieu du fil à milieu du fil
n	4,5	nombre	de spires utiles
nt		nombre	total de spires
R	84,551	N/mm	raideur du ressort
Masse	369,1687	g	masse d'un ressort
Fntol	184	N	tolérance (+/-) pour force maximum statique
Fndtol	181	N	tolérance (+/-) pour force maximum dynamique
Detol	0,6	mm	tolérance (+/-) du diamètre extérieur
L0tol	1,51	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AN	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-409A Acier inoxydable Ø 8 x 45,5 x 82 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-409A Acier inoxydable Ø 8 x 45,5 x 82 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-409A Acier inoxydable Ø 8 x 45,5 x 82 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-409A Acier inoxydable Ø 8 x 45,5 x 82 mm

calcul du chemin de force Ressort de compression VD-409A

Formulaire de demande Ressort de compression VD-409A Acier inoxydable Ø 8 x 45,5 x 82 mm

Formulaire de demande Ressort de compression VD-409A

Ressorts de compression similaires pour Ressort de compression VD-409A Acier inoxydable Ø 8 x 45,5 x 82 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-409A	1.4310	8	53,5	82	2084,467	57,35	24,65	4,5	84,551	100,0 \| 100,0 \| 100,0 \| 100,0
D-409A	EN 10270-1	8	53,5	82	2426,915	57,35	24,65	4,5	98,442	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-339K	50	74,4	10,883	1.4310	496,923	28,74	45,66	44,0 \| 80,1 \| 38,9 \| 12,9
VD-349A-04	50	70	10,912	1.4310	295,704	42,9	27,1	48,6 \| 80,4 \| 52,6 \| 12,9
VD-345	55	85	12,5	1.4310	664,063	31,88	53,13	46,4 \| 85,4 \| 39,1 \| 14,8
VD-344B	55	66	12,5	1.4310	426,563	31,88	34,13	47,1 \| 80,1 \| 46,3 \| 14,8
VD-364F	60	85,4	14,132	1.4310	712,104	35,01	50,39	47,6 \| 84,6 \| 41,5 \| 16,7
VD-350A	45	80	15,536	1.4310	576,549	42,89	37,11	48,9 \| 81,4 \| 47,0 \| 18,4
VD-364J-02	56	77	17,763	1.4310	752,264	34,65	42,35	51,4 \| 86,1 \| 47,1 \| 21,0
VD-364J-22	48	92	18,964	1.4310	853,379	47	45	50,9 \| 82,5 \| 47,9 \| 22,4
VD-364R-70	61	85	19,474	1.4310	919,177	37,8	47,2	52,5 \| 86,4 \| 48,2 \| 23,0
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	53,6 \| 87,0 \| 50,0 \| 23,7
VD-375	56,3	80	31,506	1.4310	1293,686	38,94	41,06	62,9 \| 90,4 \| 61,0 \| 37,3
VD-381	46,3	90	39,159	1.4310	1456,3	52,81	37,19	66,6 \| 85,5 \| 68,1 \| 46,3
VD-389L	50	89	48,043	1.4310	1463,917	58,53	30,47	74,5 \| 91,0 \| 75,6 \| 56,8
VD-405	58	75	81,92	1.4310	2175,744	48,44	26,56	95,2 \| 94,6 \| 94,3 \| 96,9
VD-409A	53,5	82	84,551	1.4310	2084,467	57,35	24,65	100,0 \| 100,0 \| 100,0 \| 100,0
VD-411	48	90	101,818	1.4310	2438,545	66,05	23,95	89,3 \| 93,6 \| 91,3 \| 83,1
VD-414M-01	57	91	103,821	1.4310	2240,453	69,42	21,58	87,6 \| 91,0 \| 90,3 \| 81,5
VD-414J	63	77,3	104,167	1.4310	2390,521	54,35	22,95	86,9 \| 89,4 \| 90,2 \| 81,2
VD-435	60	75	233,333	1.4310	4870,833	54,13	20,88	62,3 \| 86,9 \| 63,8 \| 36,2

Nombre de ressorts métalliques similaires: 18

Numéro de tarif douanier: 73202081; Ressort de compression VD-409A

Pays d'origine: DE, German; Ressort de compression VD-409A

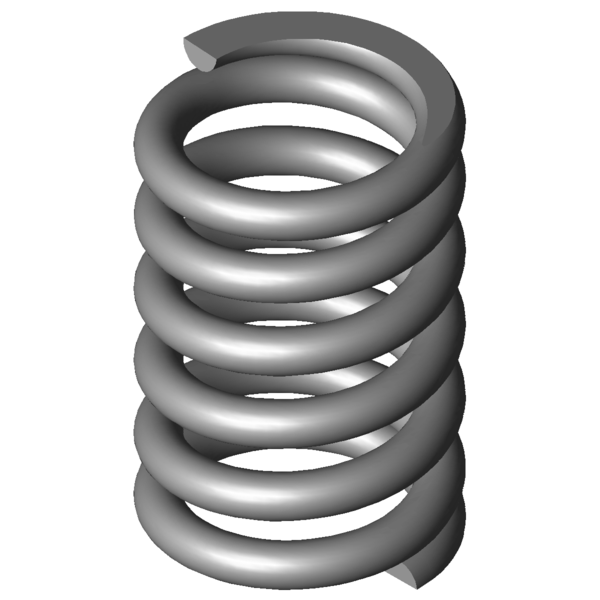

Image du produit - Ressorts de compression VD-409A

QR-Code: Ressort de compression VD-409A

QR-Code - Ressorts de compression - VD-409A | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-409a.html
