Ressort de compression VD-364A Acier inoxydable Ø 5 x 25 x 180 mm

Prix échelonnés - Ressort de compression VD-364A

Quantité	Prix unitaire [EUR]
1	14,1400 EUR
2	11,2600 EUR
3	6,8900 EUR
7	4,8200 EUR
17	3,2500 EUR
37	2,7900 EUR
75	2,7600 EUR
125	2,7600 EUR
175	2,7600 EUR
250	2,7600 EUR
350	2,7600 EUR

Ressort de compression Acheter

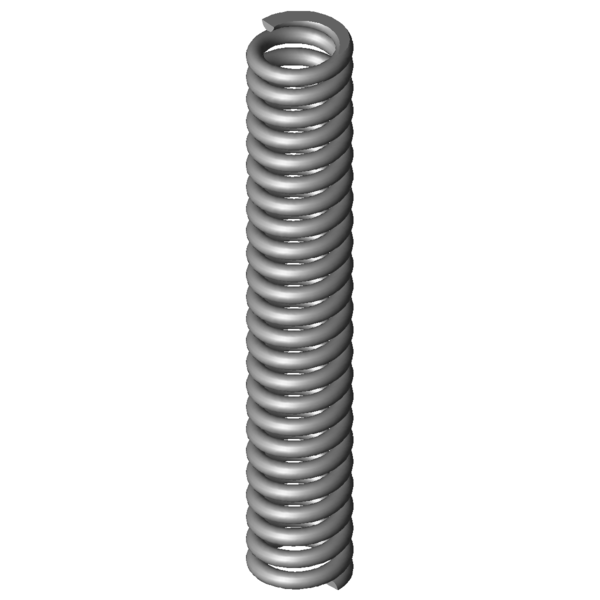

Image du produit Ressort de compression VD-364A

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364A

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	5	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	25	mm	diamètre d'enroulement moyen
De	30	mm	diamètre extérieur d'enroulement
Dd	19,1	mm	diamètre maximal du mandrin
Dh	31	mm	diamètre minimum de la douille
L0	180	mm	longueur libre
Lk	134,9	mm	longueur de flambage
Fn	653,819	N	force maximum en cas de charge statique
Ln	137,97	mm	longueur minimum en cas de charge statique
sn	42,03	mm	flexion maximum en cas de charge statique
Fndyn	533,4	N	force maximum pour charge dynamique
Lndyn	145,71	mm	longueur minimum pour utilisation dynamique
shdyn	33,02	mm	course maximum en cas d'utilisation dynamique
S	7,778	mm	pas, écart de milieu du fil à milieu du fil
n	22,5	nombre	de spires utiles
nt		nombre	total de spires
R	15,556	N/mm	raideur du ressort
Masse	298,6526	g	masse d'un ressort
Fntol	78,53	N	tolérance (+/-) pour force maximum statique
Fndtol	76,42	N	tolérance (+/-) pour force maximum dynamique
Detol	0,35	mm	tolérance (+/-) du diamètre extérieur
L0tol	3,71	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AJ	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364A Acier inoxydable Ø 5 x 25 x 180 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364A Acier inoxydable Ø 5 x 25 x 180 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364A Acier inoxydable Ø 5 x 25 x 180 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364A Acier inoxydable Ø 5 x 25 x 180 mm

calcul du chemin de force Ressort de compression VD-364A

Formulaire de demande Ressort de compression VD-364A Acier inoxydable Ø 5 x 25 x 180 mm

Formulaire de demande Ressort de compression VD-364A

Ressorts de compression similaires pour Ressort de compression VD-364A Acier inoxydable Ø 5 x 25 x 180 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364A	1.4310	5	30	180	653,819	137,97	42,03	22,5	15,556	100,0 \| 100,0 \| 100,0 \| 100,0
D-364A	EN 10270-1	5	30	180	761,233	137,97	42,03	22,5	18,111	92,9 \| 100,0 \| 92,9 \| 85,9
D-364	EN 10270-1	5	30	180	1426,938	115,22	64,78	18,5	22,027	75,3 \| 100,0 \| 55,4 \| 70,6

Nombre de ressorts métalliques similaires: 3

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-266	34,5	170	1,227	1.4310	159,653	39,9	130,1	37,8 \| 77,1 \| 28,4 \| 7,9
VD-297A	35,2	190	1,514	1.4310	165,881	80,4	109,6	41,0 \| 81,3 \| 31,9 \| 9,7
VD-288O	30	189	1,724	1.4310	223,32	59,48	129,52	42,7 \| 83,7 \| 33,3 \| 11,1
VD-272	27,5	165	1,75	1.4310	203,875	48,5	116,5	40,9 \| 77,8 \| 33,6 \| 11,2
VD-288Z-23	33	157	2,1	1.4310	218,663	52,88	104,13	43,3 \| 79,4 \| 36,9 \| 13,5
VD-297	35,2	190	2,24	1.4310	299,264	56,4	133,6	44,8 \| 81,3 \| 38,6 \| 14,4
VD-303A	28,2	200	2,61	1.4310	281,357	92,19	107,81	46,8 \| 82,7 \| 41,0 \| 16,8
VD-288Z-45	27	170	2,771	1.4310	270,542	72,38	97,62	47,2 \| 81,5 \| 42,2 \| 17,8
VD-303	28,2	200	3,174	1.4310	390,601	76,94	123,06	50,0 \| 82,7 \| 46,9 \| 20,4
VD-334A	29	185	6,372	1.4310	463,381	112,27	72,73	65,5 \| 91,3 \| 64,3 \| 41,0
VD-334	29	185	7,749	1.4310	707,222	93,74	91,26	70,1 \| 91,3 \| 69,3 \| 49,8
VD-339R	32	154	11,131	1.4310	716,467	89,63	64,37	79,9 \| 89,8 \| 78,3 \| 71,6
VD-359A-08	34	186	12,457	1.4310	902,634	113,54	72,46	80,1 \| 95,0 \| 65,2 \| 80,1
VD-359A-07	34	166	14,014	1.4310	896,405	102,04	63,96	84,3 \| 93,5 \| 69,3 \| 90,1
VD-364A	30	180	15,556	1.4310	653,819	137,97	42,03	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364	30	180	18,919	1.4310	1225,591	115,22	64,78	80,4 \| 100,0 \| 59,1 \| 82,2
VD-363A	30	160	21,212	1.4310	1191,193	103,84	56,16	78,2 \| 96,3 \| 64,9 \| 73,3
VD-364R-18	28	170	37,996	1.4310	1691,616	125,48	44,52	66,8 \| 92,9 \| 66,5 \| 40,9
VD-389R	34	166	68,862	1.4310	2081,596	135,77	30,23	52,7 \| 84,0 \| 51,7 \| 22,6
VD-389AA	30	150	83,002	1.4310	2612,669	118,52	31,48	51,8 \| 86,8 \| 50,0 \| 18,7

Nombre de ressorts métalliques similaires: 19

Numéro de tarif douanier: 73202081; Ressort de compression VD-364A

Pays d'origine: DE, German; Ressort de compression VD-364A
