Ressort de compression VD-363A Acier inoxydable Ø 5 x 25 x 160 mm

Prix échelonnés - Ressort de compression VD-363A

Quantité Prix unitaire [EUR]
1 13,8800 EUR
2 11,0500 EUR
3 6,5900 EUR
7 4,6100 EUR
17 2,9500 EUR
37 2,4600 EUR
75 2,3800 EUR
125 2,3800 EUR
175 2,3800 EUR
250 2,3800 EUR
350 2,3800 EUR

Ressort de compression Acheter

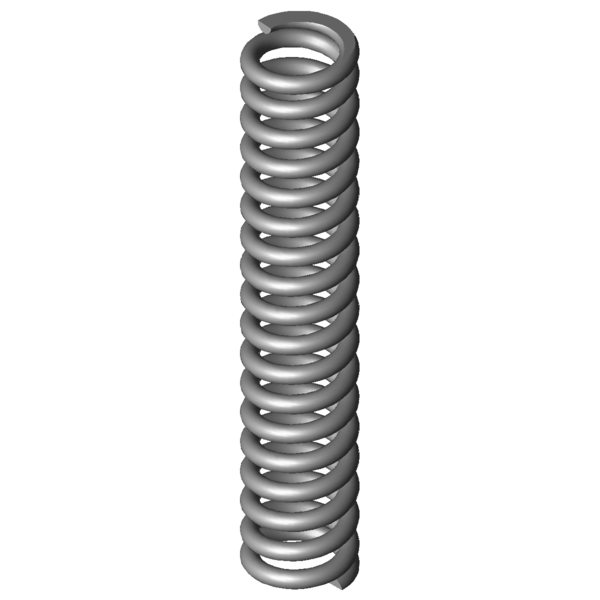

Image du produit Ressort de compression VD-363A
Image du produit Ressort de compression VD-363A
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-363A

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 5 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 25 mm diamètre d'enroulement moyen
De 30 mm diamètre extérieur d'enroulement
Dd 19,1 mm diamètre maximal du mandrin
Dh 31 mm diamètre minimum de la douille
L0 160 mm longueur libre
Lk 105,9 mm longueur de flambage
Fn 1191,193 N force maximum en cas de charge statique
Ln 103,84 mm longueur minimum en cas de charge statique
sn 56,16 mm flexion maximum en cas de charge statique
Fndyn 1071 N force maximum pour charge dynamique
Lndyn 109,51 mm longueur minimum pour utilisation dynamique
shdyn 9,91 mm course maximum en cas d'utilisation dynamique
S 9,394 mm pas, écart de milieu du fil à milieu du fil
n 16,5 nombre de spires utiles
nt nombre total de spires
R 21,212 N/mm raideur du ressort
Masse 225,5132 g masse d'un ressort
Fntol 88,8 N tolérance (+/-) pour force maximum statique
Fndtol 87,7 N tolérance (+/-) pour force maximum dynamique
Detol 0,35 mm tolérance (+/-) du diamètre extérieur
L0tol 2,8 mm tolérance (+/-) pour longueur libre
Groupe de prix #AH - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-363A Acier inoxydable Ø 5 x 25 x 160 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-363A Acier inoxydable Ø 5 x 25 x 160 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-363A Acier inoxydable Ø 5 x 25 x 160 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-363A Acier inoxydable Ø 5 x 25 x 160 mm

calcul du chemin de force Ressort de compression VD-363A

Formulaire de demande Ressort de compression VD-363A Acier inoxydable Ø 5 x 25 x 160 mm

Formulaire de demande Ressort de compression VD-363A

Ressorts de compression similaires pour Ressort de compression VD-363A Acier inoxydable Ø 5 x 25 x 160 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-363A 1.4310 5 30 160 1191,193 103,84 56,16 16,5 21,212 100,0 | 100,0 | 100,0 | 100,0
D-363A EN 10270-1 5 30 160 1386,889 103,84 56,16 16,5 24,697 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-288O 30 189 1,724 1.4310 223,32 59,48 129,52 39,8 | 80,2 | 31,1 | 8,1
VD-272 27,5 165 1,75 1.4310 203,875 48,5 116,5 40,2 | 79,5 | 32,7 | 8,3
VD-288Z-23 33 157 2,1 1.4310 218,663 52,88 104,13 43,0 | 83,0 | 36,1 | 9,9
VD-298E 33 148 2,568 1.4310 227,182 59,54 88,46 45,3 | 82,5 | 41,3 | 12,1
VD-288Z-45 27 170 2,771 1.4310 270,542 72,38 97,62 44,9 | 81,4 | 40,1 | 13,1
VD-288Z-34 28 142 3,629 1.4310 329,654 51,16 90,84 47,5 | 80,7 | 44,7 | 17,1
VD-302 28,2 135 4,698 1.4310 380,215 54,06 80,94 51,2 | 80,8 | 50,7 | 22,1
VD-334A 29 185 6,372 1.4310 463,381 112,27 72,73 58,6 | 87,7 | 58,1 | 30,0
VD-334 29 185 7,749 1.4310 707,222 93,74 91,26 61,6 | 87,7 | 60,5 | 36,5
VD-339R 32 154 11,131 1.4310 716,467 89,63 64,37 73,2 | 93,3 | 73,7 | 52,5
VD-359A-07 34 166 14,014 1.4310 896,405 102,04 63,96 80,8 | 94,9 | 81,5 | 66,1
VD-364A 30 180 15,556 1.4310 653,819 137,97 42,03 78,2 | 96,3 | 64,9 | 73,3
VD-359A-06 34 147 16,016 1.4310 904,413 90,53 56,47 85,5 | 93,4 | 87,7 | 75,5
VD-364 30 180 18,919 1.4310 1225,591 115,22 64,78 92,5 | 96,3 | 91,9 | 89,2
VD-363A 30 160 21,212 1.4310 1191,193 103,84 56,16 100,0 | 100,0 | 100,0 | 100,0
VD-364R-18 28 170 37,996 1.4310 1691,616 125,48 44,52 74,5 | 92,8 | 74,8 | 55,8
VD-389R 34 166 68,862 1.4310 2081,596 135,77 30,23 57,2 | 85,3 | 55,5 | 30,8
VD-389AA 30 150 83,002 1.4310 2612,669 118,52 31,48 55,5 | 90,2 | 50,8 | 25,6
Nombre de ressorts métalliques similaires: 17

Numéro de tarif douanier: 73202081; Ressort de compression VD-363A

Pays d'origine: DE, German; Ressort de compression VD-363A
