Ressort de compression VD-389A-12 Acier inoxydable Ø 6,7 x 32,3 x 254 mm

Prix échelonnés - Ressort de compression VD-389A-12

Quantité	Prix unitaire [EUR]
1	16,9900 EUR
2	13,5400 EUR
3	9,7100 EUR
7	8,0900 EUR
17	6,3200 EUR
37	5,6200 EUR
75	5,5400 EUR
125	5,5400 EUR
175	5,5400 EUR
250	5,5400 EUR
350	5,5400 EUR

Ressort de compression Acheter

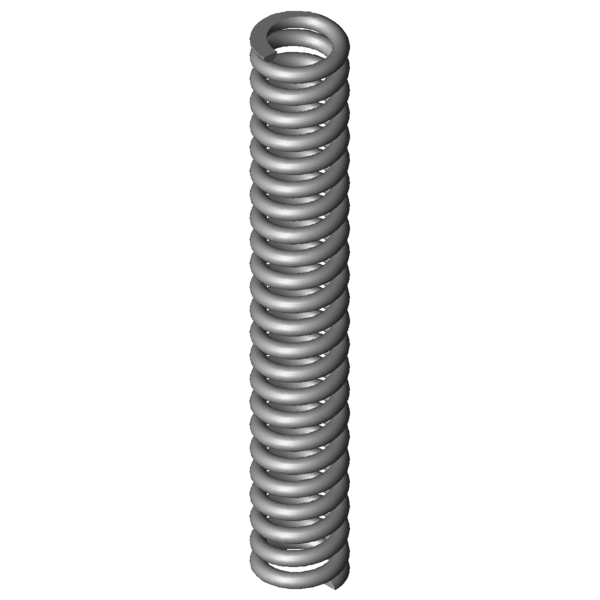

Image du produit Ressort de compression VD-389A-12

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-389A-12

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	6,7	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	32,3	mm	diamètre d'enroulement moyen
De	39	mm	diamètre extérieur d'enroulement
Dd	24,6	mm	diamètre maximal du mandrin
Dh	40,2	mm	diamètre minimum de la douille
L0	254	mm	longueur libre
Lk	202,4	mm	longueur de flambage
Fn	1809,619	N	force maximum en cas de charge statique
Ln	178,78	mm	longueur minimum en cas de charge statique
sn	75,22	mm	flexion maximum en cas de charge statique
Fndyn	1573,324	N	force maximum pour charge dynamique
Lndyn	188,6	mm	longueur minimum pour utilisation dynamique
shdyn	22,43	mm	course maximum en cas d'utilisation dynamique
S	11,37	mm	pas, écart de milieu du fil à milieu du fil
n	21,75	nombre	de spires utiles
nt		nombre	total de spires
R	24,057	N/mm	raideur du ressort
Masse	671,6391	g	masse d'un ressort
Fntol	152	N	tolérance (+/-) pour force maximum statique
Fndtol	147	N	tolérance (+/-) pour force maximum dynamique
Detol	0,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	4,27	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AT	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-389A-12 Acier inoxydable Ø 6,7 x 32,3 x 254 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-389A-12 Acier inoxydable Ø 6,7 x 32,3 x 254 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-389A-12 Acier inoxydable Ø 6,7 x 32,3 x 254 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-389A-12 Acier inoxydable Ø 6,7 x 32,3 x 254 mm

calcul du chemin de force Ressort de compression VD-389A-12

Formulaire de demande Ressort de compression VD-389A-12 Acier inoxydable Ø 6,7 x 32,3 x 254 mm

Formulaire de demande Ressort de compression VD-389A-12

Ressorts de compression similaires pour Ressort de compression VD-389A-12 Acier inoxydable Ø 6,7 x 32,3 x 254 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-389A-12	1.4310	6,7	39	254	1809,619	178,78	75,22	21,75	24,057	100,0 \| 100,0 \| 100,0 \| 100,0
D-389A-12	EN 10270-1	6,7	39	254	2106,913	178,78	75,22	21,75	28,009	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-322A	44	235	1,892	1.4310	254,459	100,5	134,5	41,0 \| 80,3 \| 35,0 \| 7,9
VD-313J	40	248	1,966	1.4310	335,916	77,14	170,86	40,8 \| 83,0 \| 31,3 \| 8,2
VD-322	44	235	2,8	1.4310	460,6	70,5	164,5	42,5 \| 80,3 \| 35,6 \| 11,6
VD-329A	36	250	3,038	1.4310	408,212	115,64	134,36	45,1 \| 83,5 \| 39,3 \| 12,6
VD-329	36	250	3,695	1.4310	567,183	96,5	153,5	46,3 \| 83,5 \| 40,2 \| 15,4
VD-359A	37	230	7,417	1.4310	662,662	140,66	89,34	59,3 \| 86,7 \| 60,4 \| 30,8
VD-359	37	230	9,021	1.4310	1015,493	117,43	112,57	61,9 \| 86,7 \| 61,5 \| 37,5
VD-384A	46,3	280	9,572	1.4310	985,004	177,1	102,9	64,4 \| 89,7 \| 63,8 \| 39,8
VD-384	46,3	280	11,642	1.4310	1538,428	147,85	132,15	69,7 \| 89,7 \| 71,0 \| 48,4
VD-364R-12	39	254	15,462	1.4310	1617,333	149,4	104,6	80,1 \| 95,5 \| 80,6 \| 64,3
VD-364R-11	39	203	18,661	1.4310	1627,25	115,8	87,2	84,8 \| 88,8 \| 88,1 \| 77,6
VD-389A	38,3	225	18,696	1.4310	953,272	174,01	50,99	77,2 \| 93,6 \| 60,2 \| 77,7
VD-389N-05	46	236	22,135	1.4310	2071,54	142,41	93,59	89,0 \| 91,1 \| 83,9 \| 92,0
VD-389	38,3	225	22,738	1.4310	1811,851	145,32	79,68	95,1 \| 93,6 \| 97,1 \| 94,5
VD-389A-12	39	254	24,057	1.4310	1809,619	178,78	75,22	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389A-11	39	203	29,899	1.4310	1690,434	146,46	56,54	86,0 \| 93,3 \| 84,3 \| 80,5
VD-413A	48	248	30,27	1.4310	1926,703	184,35	63,65	85,4 \| 87,5 \| 89,3 \| 79,5
VD-414AE	42	200	65,133	1.4310	3762,459	142,23	57,77	61,5 \| 85,1 \| 62,4 \| 36,9

Nombre de ressorts métalliques similaires: 17

Numéro de tarif douanier: 73202081; Ressort de compression VD-389A-12

Pays d'origine: DE, German; Ressort de compression VD-389A-12
