Ressort de compression VD-414D Acier inoxydable Ø 9 x 141 x 1060 mm

Prix échelonnés - Ressort de compression VD-414D

Quantité	Prix unitaire [EUR]
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	36,2500 EUR
37	33,7800 EUR
75	33,0100 EUR
125	33,0100 EUR
175	33,0100 EUR
250	33,0100 EUR
350	33,0100 EUR

Ressort de compression Acheter

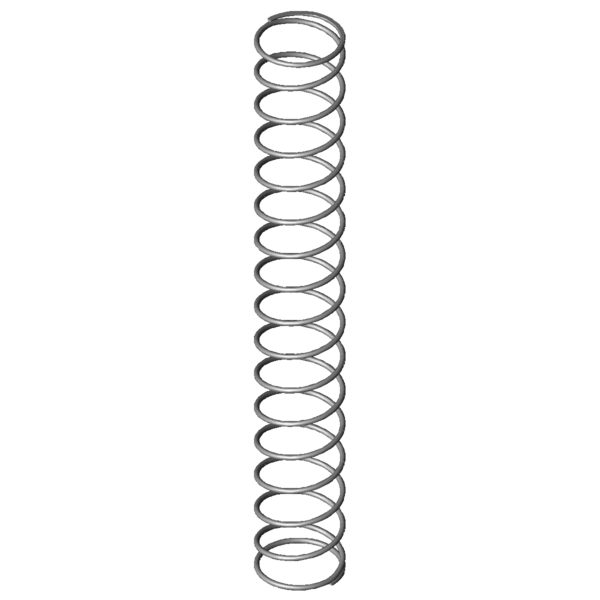

Image du produit Ressort de compression VD-414D

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-414D

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	9	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	141	mm	diamètre d'enroulement moyen
De	150	mm	diamètre extérieur d'enroulement
Dd	128	mm	diamètre maximal du mandrin
Dh	156,2	mm	diamètre minimum de la douille
L0	1060	mm	longueur libre
Lk	820,65	mm	longueur de flambage
Fn	1106,149	N	force maximum en cas de charge statique
Ln	222,81	mm	longueur minimum en cas de charge statique
sn	837,19	mm	flexion maximum en cas de charge statique
Fndyn	1062,995	N	force maximum pour charge dynamique
Lndyn	255,47	mm	longueur minimum pour utilisation dynamique
shdyn	181,88	mm	course maximum en cas d'utilisation dynamique
S	67,806	mm	pas, écart de milieu du fil à milieu du fil
n	15,5	nombre	de spires utiles
nt		nombre	total de spires
R	1,321	N/mm	raideur du ressort
Masse	3898,1844	g	masse d'un ressort
Fntol	70,6	N	tolérance (+/-) pour force maximum statique
Fndtol	69,8	N	tolérance (+/-) pour force maximum dynamique
Detol	2,7	mm	tolérance (+/-) du diamètre extérieur
L0tol	33,33	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#BG	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-414D Acier inoxydable Ø 9 x 141 x 1060 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-414D Acier inoxydable Ø 9 x 141 x 1060 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-414D Acier inoxydable Ø 9 x 141 x 1060 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-414D Acier inoxydable Ø 9 x 141 x 1060 mm

calcul du chemin de force Ressort de compression VD-414D

Formulaire de demande Ressort de compression VD-414D Acier inoxydable Ø 9 x 141 x 1060 mm

Formulaire de demande Ressort de compression VD-414D

Ressorts de compression similaires pour Ressort de compression VD-414D Acier inoxydable Ø 9 x 141 x 1060 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-414D	1.4310	9	150	1060	1106,149	222,81	837,19	15,5	1,321	75,7 \| 81,1 \| 74,8 \| 71,1
D-414D	EN 10270-1	9	150	1060	1287,873	222,81	837,19	15,5	1,538	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364R-53	115	725	0,649	1.4310	378,674	141,2	583,8	74,5 \| 87,1 \| 67,4 \| 69,1
VD-339Z	85	691	0,689	1.4310	390,027	125,01	565,99	71,0 \| 72,8 \| 67,0 \| 73,4
VD-364E	95	763	0,721	1.4310	449,879	138,64	624,36	77,5 \| 80,6 \| 75,3 \| 76,7
VD-364V	105	798	0,925	1.4310	593,806	155,97	642,03	91,3 \| 88,5 \| 87,0 \| 98,5
VD-389E	120	908	0,939	1.4310	687,838	175,76	732,24	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-52	115	465	1,03	1.4310	382,871	93,35	371,65	74,0 \| 77,6 \| 53,2 \| 91,2
VD-369A	86,3	720	1,197	1.4310	618,824	202,81	517,19	79,7 \| 80,4 \| 80,3 \| 78,5
VD-414D	150	1060	1,321	1.4310	1106,149	222,81	837,19	75,7 \| 81,1 \| 74,8 \| 71,1
VD-369	86,3	720	1,455	1.4310	801,833	169	551	75,2 \| 80,4 \| 80,5 \| 64,6
VD-364U	105	494	1,509	1.4310	593,845	100,47	393,53	69,9 \| 77,3 \| 70,0 \| 62,2
VD-389D	120	562	1,533	1.4310	687,936	113,14	448,86	76,4 \| 87,3 \| 80,6 \| 61,3
VD-389E-16	105	500	1,786	1.4310	649,643	136,2	363,8	68,5 \| 80,9 \| 72,1 \| 52,6
VD-394	108	835	1,937	1.4310	1204,054	213,49	621,51	69,8 \| 89,8 \| 71,0 \| 48,5
VD-414C	150	658	2,156	1.4310	1109,069	143,53	514,47	62,2 \| 76,7 \| 66,1 \| 43,6
VD-419	135	1015	2,422	1.4310	1811,714	266,86	748,14	63,2 \| 82,8 \| 67,9 \| 38,8
VD-393A	108	630	2,655	1.4310	1247,464	160,11	469,89	59,1 \| 82,3 \| 59,7 \| 35,4
VD-414D-16	135	515	2,733	1.4310	998,178	149,8	365,2	56,1 \| 74,5 \| 59,4 \| 34,4
VD-393	108	570	2,867	1.4310	1205,837	149,44	420,56	56,7 \| 80,1 \| 57,2 \| 32,8
VD-414D-14	135	425	3,376	1.4310	1013,918	124,7	300,3	59,9 \| 76,7 \| 63,8 \| 39,1
VD-418	135	690	3,584	1.4310	1803,48	186,8	503,2	59,8 \| 81,7 \| 60,7 \| 36,9
VD-414B	150	389	3,724	1.4310	1110,833	90,67	298,33	60,7 \| 78,9 \| 67,6 \| 35,5
VD-399	88	600	3,784	1.4310	1509,73	201	399	54,5 \| 68,1 \| 60,5 \| 34,9
VD-414D-26	120	460	3,998	1.4310	1264,9	143,6	316,4	56,7 \| 74,5 \| 62,6 \| 33,0

Nombre de ressorts métalliques similaires: 22

Numéro de tarif douanier: 73202081; Ressort de compression VD-414D

Pays d'origine: DE, German; Ressort de compression VD-414D
