Ressort de compression VD-359A-20 Acier inoxydable Ø 5 x 27 x 300 mm

Prix échelonnés - Ressort de compression VD-359A-20

Quantité	Prix unitaire [EUR]
1	14,1400 EUR
2	11,2600 EUR
3	6,8900 EUR
7	4,8200 EUR
17	3,2500 EUR
37	2,7900 EUR
75	2,7600 EUR
125	2,7600 EUR
175	2,7600 EUR
250	2,7600 EUR
350	2,7600 EUR

Ressort de compression Acheter

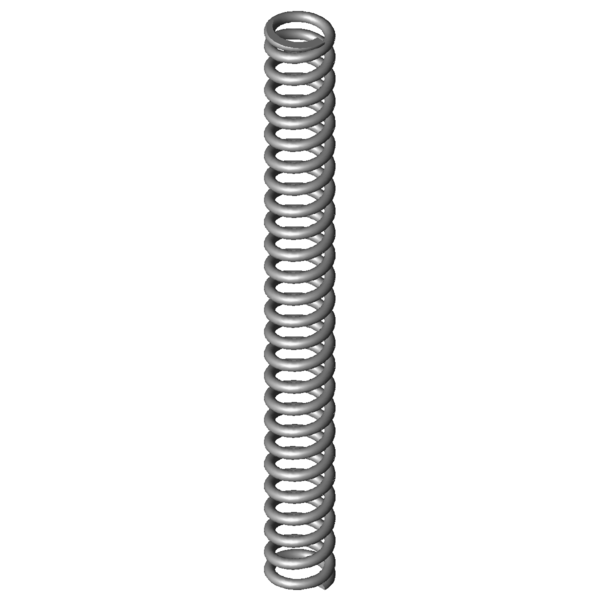

Image du produit Ressort de compression VD-359A-20

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-359A-20

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	5	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	27	mm	diamètre d'enroulement moyen
De	32	mm	diamètre extérieur d'enroulement
Dd	21,1	mm	diamètre maximal du mandrin
Dh	32,3	mm	diamètre minimum de la douille
L0	300	mm	longueur libre
Lk	271,6	mm	longueur de flambage
Fn	1322,64	N	force maximum en cas de charge statique
Ln	185,75	mm	longueur minimum en cas de charge statique
sn	114,25	mm	flexion maximum en cas de charge statique
Fndyn	1036,116	N	force maximum pour charge dynamique
Lndyn	210,5	mm	longueur minimum pour utilisation dynamique
shdyn	16,29	mm	course maximum en cas d'utilisation dynamique
S	12,292	mm	pas, écart de milieu du fil à milieu du fil
n	24	nombre	de spires utiles
nt		nombre	total de spires
R	11,577	N/mm	raideur du ressort
Masse	342,2924	g	masse d'un ressort
Fntol	84,68	N	tolérance (+/-) pour force maximum statique
Fndtol	82,4	N	tolérance (+/-) pour force maximum dynamique
Detol	0,4	mm	tolérance (+/-) du diamètre extérieur
L0tol	4,2	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AJ	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-359A-20 Acier inoxydable Ø 5 x 27 x 300 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-359A-20 Acier inoxydable Ø 5 x 27 x 300 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-359A-20 Acier inoxydable Ø 5 x 27 x 300 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-359A-20 Acier inoxydable Ø 5 x 27 x 300 mm

calcul du chemin de force Ressort de compression VD-359A-20

Formulaire de demande Ressort de compression VD-359A-20 Acier inoxydable Ø 5 x 27 x 300 mm

Formulaire de demande Ressort de compression VD-359A-20

Ressorts de compression similaires pour Ressort de compression VD-359A-20 Acier inoxydable Ø 5 x 27 x 300 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-359A-20	1.4310	5	32	300	1322,64	185,75	114,25	24	11,577	100,0 \| 100,0 \| 100,0 \| 100,0
D-359A-20	EN 10270-1	5	32	300	1504,887	188,35	111,65	24	13,479	92,9 \| 100,0 \| 92,8 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-267A	34,5	245	0,564	1.4310	100,225	67,24	177,76	38,5 \| 74,8 \| 35,9 \| 4,9
VD-267	34,5	245	0,834	1.4310	159,633	53,7	191,3	39,3 \| 74,8 \| 35,9 \| 7,2
VD-273A	27,5	240	0,972	1.4310	160,113	75,31	164,69	40,4 \| 72,0 \| 40,7 \| 8,4
VD-288Z-15	37	279	0,975	1.4310	196,171	77,74	201,26	41,3 \| 79,8 \| 35,8 \| 8,4
VD-273	27,5	240	1,182	1.4310	204,561	67	173	41,0 \| 72,0 \| 40,8 \| 10,2
VD-298A	35,2	280	1,244	1.4310	228,48	96,4	183,6	44,4 \| 82,7 \| 39,8 \| 10,7
VD-288Z-24	33	229	1,419	1.4310	217,981	75,38	153,63	45,1 \| 77,8 \| 45,4 \| 12,3
VD-298	35,2	280	1,514	1.4310	302,097	80,4	199,6	45,3 \| 82,7 \| 40,0 \| 13,1
VD-297B	35,2	230	1,6	1.4310	245,76	76,4	153,6	45,8 \| 77,2 \| 46,5 \| 13,8
VD-329BH	34	330	2,273	1.4310	338,855	180,92	149,08	53,0 \| 88,3 \| 51,1 \| 19,6
VD-329A	36	250	3,038	1.4310	408,212	115,64	134,36	56,1 \| 84,1 \| 57,9 \| 26,2
VD-329	36	250	3,695	1.4310	567,183	96,5	153,5	58,2 \| 84,1 \| 58,7 \| 31,9
VD-359	37	230	9,021	1.4310	1015,493	117,43	112,57	84,4 \| 87,7 \| 87,7 \| 77,9
VD-359A-09	34	206	11,212	1.4310	907,617	125,05	80,95	84,7 \| 87,6 \| 69,7 \| 96,9
VD-359A-20	32	300	11,577	1.4310	1322,64	185,75	114,25	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-12	39	254	15,462	1.4310	1617,333	149,4	104,6	81,9 \| 84,3 \| 86,7 \| 74,9
VD-364R-21	28	375	17,356	1.4310	1967,909	261,62	113,38	78,7 \| 86,1 \| 83,2 \| 66,7
VD-364R-20	28	345	17,796	1.4310	1593,981	255,43	89,57	78,1 \| 88,5 \| 80,7 \| 65,1
VD-389A-12	39	254	24,057	1.4310	1809,619	178,78	75,22	66,0 \| 80,4 \| 69,5 \| 48,1

Nombre de ressorts métalliques similaires: 18

Numéro de tarif douanier: 73202081; Ressort de compression VD-359A-20

Pays d'origine: DE, German; Ressort de compression VD-359A-20

Image du produit - Ressorts de compression VD-359A-20

QR-Code: Ressort de compression VD-359A-20

QR-Code - Ressorts de compression - VD-359A-20 | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-359a-20.html
