Ressort de compression VD-364R-20 Acier inoxydable Ø 5,5 x 22,5 x 345 mm

Prix échelonnés - Ressort de compression VD-364R-20

Quantité Prix unitaire [EUR]
1 15,4300 EUR
2 12,3000 EUR
3 8,1000 EUR
7 6,2800 EUR
17 4,6900 EUR
37 4,0400 EUR
75 3,9700 EUR
125 3,9700 EUR
175 3,9700 EUR
250 3,9700 EUR
350 3,9700 EUR

Ressort de compression Acheter

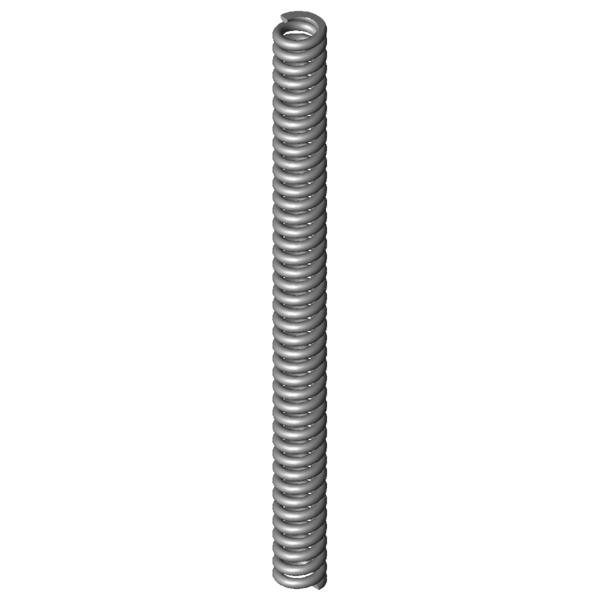

Image du produit Ressort de compression VD-364R-20
Image du produit Ressort de compression VD-364R-20
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364R-20

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 5,5 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 22,5 mm diamètre d'enroulement moyen
De 28 mm diamètre extérieur d'enroulement
Dd 16 mm diamètre maximal du mandrin
Dh 29 mm diamètre minimum de la douille
L0 345 mm longueur libre
Lk 328,36 mm longueur de flambage
Fn 1593,981 N force maximum en cas de charge statique
Ln 255,43 mm longueur minimum en cas de charge statique
sn 89,57 mm flexion maximum en cas de charge statique
Fndyn 1352,114 N force maximum pour charge dynamique
Lndyn 269,02 mm longueur minimum pour utilisation dynamique
shdyn 19,54 mm course maximum en cas d'utilisation dynamique
S 8,595 mm pas, écart de milieu du fil à milieu du fil
n 39,5 nombre de spires utiles
nt nombre total de spires
R 17,796 N/mm raideur du ressort
Masse 550,9043 g masse d'un ressort
Fntol 145 N tolérance (+/-) pour force maximum statique
Fndtol 141 N tolérance (+/-) pour force maximum dynamique
Detol 0,35 mm tolérance (+/-) du diamètre extérieur
L0tol 5,69 mm tolérance (+/-) pour longueur libre
Groupe de prix #AO - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364R-20 Acier inoxydable Ø 5,5 x 22,5 x 345 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364R-20 Acier inoxydable Ø 5,5 x 22,5 x 345 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364R-20 Acier inoxydable Ø 5,5 x 22,5 x 345 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364R-20 Acier inoxydable Ø 5,5 x 22,5 x 345 mm

calcul du chemin de force Ressort de compression VD-364R-20

Formulaire de demande Ressort de compression VD-364R-20 Acier inoxydable Ø 5,5 x 22,5 x 345 mm

Formulaire de demande Ressort de compression VD-364R-20

Ressorts de compression similaires pour Ressort de compression VD-364R-20 Acier inoxydable Ø 5,5 x 22,5 x 345 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-364R-20 1.4310 5,5 28 345 1593,981 255,43 89,57 39,5 17,796 100,0 | 100,0 | 100,0 | 100,0
D-364R-20 EN 10270-1 5,5 28 345 1855,849 255,43 89,57 39,5 20,719 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-268 34,5 360 0,564 1.4310 159,591 76,95 283,05 32,7 | 74,1 | 20,8 | 3,2
VD-238 27 195 0,717 1.4310 107,878 44,5 150,5 33,4 | 63,1 | 33,1 | 4,0
VD-273A 27,5 240 0,972 1.4310 160,113 75,31 164,69 36,3 | 71,1 | 32,2 | 5,5
VD-273 27,5 240 1,182 1.4310 204,561 67 173 36,7 | 71,1 | 32,3 | 6,6
VD-298A 35,2 280 1,244 1.4310 228,48 96,4 183,6 37,2 | 73,0 | 31,6 | 7,0
VD-298 35,2 280 1,514 1.4310 302,097 80,4 199,6 37,8 | 73,0 | 31,9 | 8,5
VD-329BH 34 330 2,273 1.4310 338,855 180,92 149,08 45,7 | 83,6 | 40,7 | 12,8
VD-303A 28,2 200 2,61 1.4310 281,357 92,19 107,81 45,6 | 71,8 | 50,4 | 14,7
VD-303 28,2 200 3,174 1.4310 390,601 76,94 123,06 46,1 | 71,8 | 48,6 | 17,8
VD-334A-10 27 505 3,796 1.4310 810,44 291,5 213,5 49,0 | 79,2 | 46,4 | 21,3
VD-334A 29 185 6,372 1.4310 463,381 112,27 72,73 55,1 | 74,3 | 55,1 | 35,8
VD-334 29 185 7,749 1.4310 707,222 93,74 91,26 63,0 | 74,3 | 71,3 | 43,5
VD-359A-20 32 300 11,577 1.4310 1322,64 185,75 114,25 78,1 | 88,5 | 80,7 | 65,1
VD-364R-21 28 375 17,356 1.4310 1967,909 261,62 113,38 91,6 | 97,3 | 80,0 | 97,5
VD-364R-20 28 345 17,796 1.4310 1593,981 255,43 89,57 100,0 | 100,0 | 100,0 | 100,0
VD-364R-18 28 170 37,996 1.4310 1691,616 125,48 44,52 67,3 | 83,1 | 72,0 | 46,8
VD-389RG 28 510 43,21 1.4310 3750,131 423,21 86,79 64,3 | 82,1 | 69,7 | 41,2
Nombre de ressorts métalliques similaires: 16

Numéro de tarif douanier: 73202081; Ressort de compression VD-364R-20

Pays d'origine: DE, German; Ressort de compression VD-364R-20
