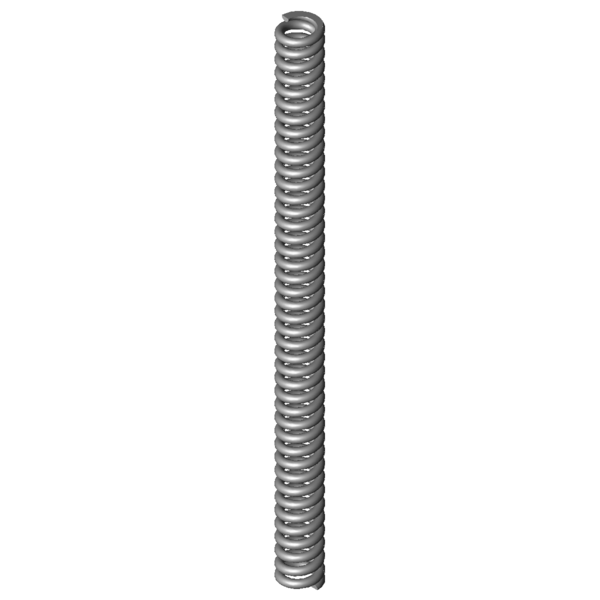

Maison » Produits » Ressorts de compression » vd-364r-21 Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort de compression VD-364R-21 Acier inoxydable Ø 5,5 x 22,5 x 375 mm Prix échelonnés - Ressort de compression VD-364R-21 Quantité Prix unitaire [EUR] 1 15,4300 EUR 2 12,3000 EUR 3 8,1000 EUR 7 6,2800 EUR 17 4,6900 EUR 37 4,0400 EUR 75 3,9700 EUR 125 3,9700 EUR 175 3,9700 EUR 250 3,9700 EUR 350 3,9700 EUR Ressort de compression Acheter Image du produit Ressort de compression VD-364R-21 Quantité:Quantité: Ajouter au panier Données techniques - Ressort de compression VD-364R-21 Symboles formule Valeur Unité La description Nature du matériau 1.4310 - nature du matériau Extrémités du ressort Rattachés et meulés - Extrémités du ressort F1 N charge 1 L1 mm longueur sous charge 1 s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur sous charge 2 s2 mm flexion sous charge 2 d 5,5 mm diamètre du fil Di mm Diamètre intérieur d'enroulement D 22,5 mm diamètre d'enroulement moyen De 28 mm diamètre extérieur d'enroulement Dd 16 mm diamètre maximal du mandrin Dh 29 mm diamètre minimum de la douille L0 375 mm longueur libre Lk 359,7 mm longueur de flambage Fn 1967,909 N force maximum en cas de charge statique Ln 261,62 mm longueur minimum en cas de charge statique sn 113,38 mm flexion maximum en cas de charge statique Fndyn 1477,018 N force maximum pour charge dynamique Lndyn 289,9 mm longueur minimum pour utilisation dynamique shdyn 14,47 mm course maximum en cas d'utilisation dynamique S 9,123 mm pas, écart de milieu du fil à milieu du fil n 40,5 nombre de spires utiles nt nombre total de spires R 17,356 N/mm raideur du ressort Masse 564,1791 g masse d'un ressort Fntol 152 N tolérance (+/-) pour force maximum statique Fndtol 147 N tolérance (+/-) pour force maximum dynamique Detol 0,35 mm tolérance (+/-) du diamètre extérieur L0tol 5,82 mm tolérance (+/-) pour longueur libre Groupe de prix #AO - groupe de prix F1tol N (+/-) tolérance de la charge 1 F2tol N (+/-) tolérance de la charge 2 Dessin technique Ressort de compression Fiche de données Ressort de compression VD-364R-21 Acier inoxydable Ø 5,5 x 22,5 x 375 mm Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort de compression VD-364R-21 Acier inoxydable Ø 5,5 x 22,5 x 375 mm Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort de compression VD-364R-21 Acier inoxydable Ø 5,5 x 22,5 x 375 mm Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort de compression VD-364R-21 Acier inoxydable Ø 5,5 x 22,5 x 375 mm calcul du chemin de force Ressort de compression VD-364R-21 Formulaire de demande Ressort de compression VD-364R-21 Acier inoxydable Ø 5,5 x 22,5 x 375 mm Formulaire de demande Ressort de compression VD-364R-21 Ressorts de compression similaires pour Ressort de compression VD-364R-21 Acier inoxydable Ø 5,5 x 22,5 x 375 mm Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge. Ressorts de compression similaires fabriqués dans un matériau différent Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau. numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité VD-364R-21 1.4310 5,5 28 375 1967,909 261,62 113,38 40,5 17,356 100,0 | 100,0 | 100,0 | 100,0 D-364R-21 EN 10270-1 5,5 28 375 2291,209 261,62 113,38 40,5 20,208 92,9 | 100,0 | 92,9 | 85,9 Nombre de ressorts métalliques similaires: 2 Ressorts de compression similaires avec une configuration de charge différente Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge. L2 (mm) longueur sous charge 2 s2 (mm) flexion sous charge 2 Priorité De (mm) diamètre extérieur d'enroulement L0 (mm) longueur libre R (N/mm) raideur du ressort numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %Dans l'ensemble | Géométrie | Charger | Rigidité VD-239 27 290 0,484 1.4310 107,762 67,5 222,5 33,7 | 70,0 | 28,2 | 2,8 VD-268 34,5 360 0,564 1.4310 159,591 76,95 283,05 33,8 | 74,2 | 24,1 | 3,2 VD-238 27 195 0,717 1.4310 107,878 44,5 150,5 35,4 | 61,6 | 40,4 | 4,1 VD-273A 27,5 240 0,972 1.4310 160,113 75,31 164,69 37,8 | 69,2 | 38,5 | 5,6 VD-273 27,5 240 1,182 1.4310 204,561 67 173 38,0 | 69,2 | 38,0 | 6,8 VD-298A 35,2 280 1,244 1.4310 228,48 96,4 183,6 38,2 | 70,8 | 36,7 | 7,2 VD-329BE 35 450 1,355 1.4310 240,879 272,2 177,8 41,5 | 78,7 | 38,0 | 7,8 VD-298 35,2 280 1,514 1.4310 302,097 80,4 199,6 38,5 | 70,8 | 36,1 | 8,7 VD-329BH 34 330 2,273 1.4310 338,855 180,92 149,08 46,9 | 81,0 | 46,6 | 13,1 VD-303A 28,2 200 2,61 1.4310 281,357 92,19 107,81 46,7 | 70,3 | 54,7 | 15,0 VD-303 28,2 200 3,174 1.4310 390,601 76,94 123,06 48,2 | 70,3 | 56,0 | 18,3 VD-334A-10 27 505 3,796 1.4310 810,44 291,5 213,5 50,1 | 81,1 | 47,1 | 21,9 VD-334 29 185 7,749 1.4310 707,222 93,74 91,26 58,6 | 72,9 | 58,2 | 44,6 VD-359A-20 32 300 11,577 1.4310 1322,64 185,75 114,25 78,7 | 86,1 | 83,2 | 66,7 VD-364R-21 28 375 17,356 1.4310 1967,909 261,62 113,38 100,0 | 100,0 | 100,0 | 100,0 VD-364R-20 28 345 17,796 1.4310 1593,981 255,43 89,57 91,6 | 97,3 | 80,0 | 97,5 VD-389RG 28 510 43,21 1.4310 3750,131 423,21 86,79 62,9 | 84,0 | 64,5 | 40,2 Nombre de ressorts métalliques similaires: 16 Numéro de tarif douanier: 73202081; Ressort de compression VD-364R-21 Pays d'origine: DE, German; Ressort de compression VD-364R-21 Image du produit - Ressorts de compression VD-364R-21 QR-Code: Ressort de compression VD-364R-21
