Ressort de compression VD-306A Acier inoxydable Ø 3,2 x 20 x 92 mm

Prix échelonnés - Ressort de compression VD-306A

Quantité Prix unitaire [EUR]
1 5,9700 EUR
2 4,2100 EUR
3 4,0100 EUR
7 3,2100 EUR
17 1,7700 EUR
37 1,3500 EUR
75 1,1900 EUR
125 0,9703 EUR
175 0,8890 EUR
250 0,8202 EUR
350 0,7705 EUR
450 0,7136 EUR

Ressort de compression Acheter

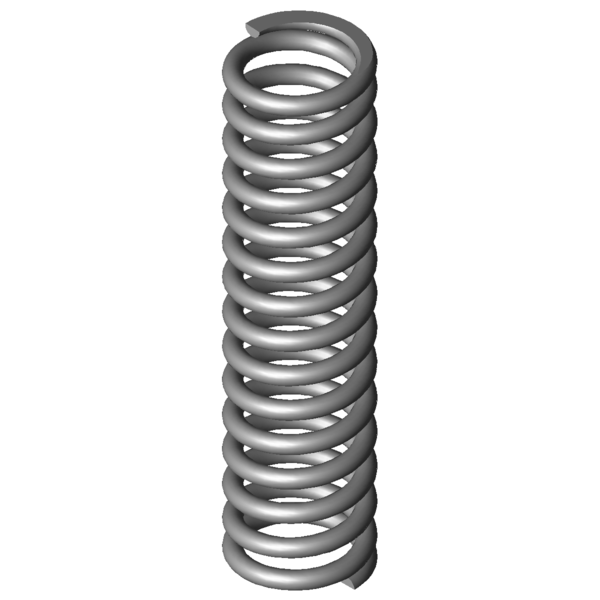

Image du produit Ressort de compression VD-306A
Image du produit Ressort de compression VD-306A
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-306A

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 3,2 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 20 mm diamètre d'enroulement moyen
De 23,2 mm diamètre extérieur d'enroulement
Dd 16,1 mm diamètre maximal du mandrin
Dh 24,2 mm diamètre minimum de la douille
L0 92 mm longueur libre
Lk mm longueur de flambage
Fn 302,001 N force maximum en cas de charge statique
Ln 56,45 mm longueur minimum en cas de charge statique
sn 35,55 mm flexion maximum en cas de charge statique
Fndyn 272,872 N force maximum pour charge dynamique
Lndyn 59,88 mm longueur minimum pour utilisation dynamique
shdyn 19,6 mm course maximum en cas d'utilisation dynamique
S 6,578 mm pas, écart de milieu du fil à milieu du fil
n 13,5 nombre de spires utiles
nt nombre total de spires
R 8,495 N/mm raideur du ressort
Masse 61,913 g masse d'un ressort
Fntol 26,12 N tolérance (+/-) pour force maximum statique
Fndtol 25,61 N tolérance (+/-) pour force maximum dynamique
Detol 0,35 mm tolérance (+/-) du diamètre extérieur
L0tol 2,11 mm tolérance (+/-) pour longueur libre
Groupe de prix P - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-306A Acier inoxydable Ø 3,2 x 20 x 92 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-306A Acier inoxydable Ø 3,2 x 20 x 92 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-306A Acier inoxydable Ø 3,2 x 20 x 92 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-306A Acier inoxydable Ø 3,2 x 20 x 92 mm

calcul du chemin de force Ressort de compression VD-306A

Formulaire de demande Ressort de compression VD-306A Acier inoxydable Ø 3,2 x 20 x 92 mm

Formulaire de demande Ressort de compression VD-306A

Ressorts de compression similaires pour Ressort de compression VD-306A Acier inoxydable Ø 3,2 x 20 x 92 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-306A 1.4310 3,2 23,2 92 302,001 56,45 35,55 13,5 8,495 100,0 | 100,0 | 100,0 | 100,0
D-306A EN 10270-1 3,2 23,2 92 351,616 56,45 35,55 13,5 9,891 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-242A 22 102 1,522 1.4310 105,38 32,75 69,25 47,8 | 82,5 | 43,1 | 17,9
VD-247D 20,5 97 1,638 1.4310 98,001 37,17 59,83 49,0 | 81,9 | 45,9 | 19,3
VD-239A-20 23 94 1,778 1.4310 121,806 25,51 68,49 51,2 | 86,5 | 46,1 | 20,9
VD-246 21 85 1,944 1.4310 107,027 29,94 55,06 51,6 | 81,8 | 50,0 | 22,9
VD-242 22 94 2,059 1.4310 134,853 28,5 65,5 52,9 | 85,1 | 49,5 | 24,2
VD-241A 22 79 2,059 1.4310 110,662 25,25 53,75 52,2 | 81,1 | 51,4 | 24,2
VD-263L 24 98,9 2,083 1.4310 142,516 30,47 68,43 53,4 | 86,1 | 49,6 | 24,5
VD-276A 22,5 93 3,165 1.4310 150,755 45,37 47,64 63,6 | 91,3 | 62,3 | 37,3
VD-276B 22,5 103 3,165 1.4310 182,402 45,37 57,64 62,1 | 88,1 | 61,0 | 37,3
VD-263VD 20 87,6 3,533 1.4310 172,463 38,78 48,82 63,7 | 84,4 | 65,0 | 41,6
VD-273A-10 24 85 4,586 1.4310 237,531 33,2 51,8 72,2 | 89,1 | 73,6 | 54,0
VD-278B 20,5 95 4,689 1.4310 249,409 41,81 53,2 72,6 | 87,8 | 74,7 | 55,2
VD-276 22,5 81,5 5,026 1.4310 255,594 30,65 50,85 74,8 | 87,9 | 77,3 | 59,2
VD-307A 23,2 105 6,199 1.4310 186,05 74,99 30,01 80,6 | 95,9 | 73,0 | 73,0
VD-306A 23,2 92 8,495 1.4310 302,001 56,45 35,55 100,0 | 100,0 | 100,0 | 100,0
VD-307 23,2 105 9,175 1.4310 479,453 52,74 52,26 84,7 | 95,9 | 65,5 | 92,6
VD-288Z-53 21 86,3 9,722 1.4310 359,965 49,28 37,03 90,0 | 92,7 | 90,0 | 87,4
VD-308A-04 22 95 10,228 1.4310 397,299 56,16 38,84 88,0 | 97,2 | 83,8 | 83,0
VD-313M-03 25 101 11,535 1.4310 459,564 61,16 39,84 80,7 | 90,9 | 77,5 | 73,6
VD-288X-09 19,4 89 11,98 1.4310 467,812 49,95 39,05 79,7 | 90,3 | 77,8 | 70,9
VD-308A-03 22 82 12,007 1.4310 398,811 48,79 33,21 83,3 | 94,7 | 84,6 | 70,7
VD-313M-01 25 95 13,04 1.4310 522,457 54,93 40,07 77,1 | 92,8 | 73,3 | 65,2
VD-306 23,2 74 13,493 1.4310 486,901 37,91 36,09 78,9 | 93,5 | 80,3 | 63,0
VD-313M-02 25 86 13,633 1.4310 451,804 52,86 33,14 78,0 | 91,7 | 80,0 | 62,3
VD-313A-09 19,5 89 18,079 1.4310 574,647 57,22 31,78 70,2 | 92,6 | 71,0 | 47,0
VD-338 24 105 22,4 1.4310 898,8 64,88 40,13 62,4 | 88,1 | 61,1 | 37,9
VD-339A-05 21 85 36,475 1.4310 751,378 64,4 20,6 53,3 | 87,6 | 49,1 | 23,3
Nombre de ressorts métalliques similaires: 26

Numéro de tarif douanier: 73202081; Ressort de compression VD-306A

Pays d'origine: DE, German; Ressort de compression VD-306A

Image du produit - Ressorts de compression VD-306A

Image du produit - Ressorts de compression VD-306A

QR-Code: Ressort de compression VD-306A

QR-Code - Ressorts de compression - VD-306A | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-306a.html
