Ressort de compression VD-307 Acier inoxydable Ø 3,2 x 20 x 105 mm

Prix échelonnés - Ressort de compression VD-307

Quantité	Prix unitaire [EUR]
1	5,9700 EUR
2	4,2100 EUR
3	4,0100 EUR
7	3,2100 EUR
17	1,7700 EUR
37	1,3500 EUR
75	1,1900 EUR
125	0,9703 EUR
175	0,8890 EUR
250	0,8202 EUR
350	0,7705 EUR
450	0,7136 EUR

Ressort de compression Acheter

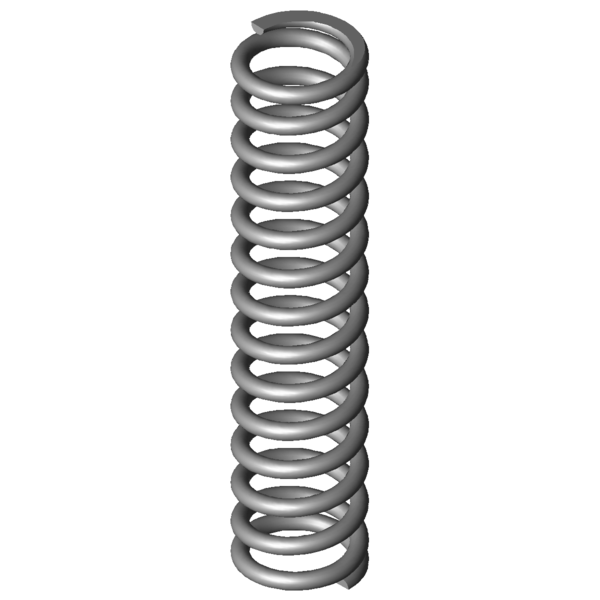

Image du produit Ressort de compression VD-307

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-307

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	3,2	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	20	mm	diamètre d'enroulement moyen
De	23,2	mm	diamètre extérieur d'enroulement
Dd	16,1	mm	diamètre maximal du mandrin
Dh	24,2	mm	diamètre minimum de la douille
L0	105	mm	longueur libre
Lk		mm	longueur de flambage
Fn	479,453	N	force maximum en cas de charge statique
Ln	52,74	mm	longueur minimum en cas de charge statique
sn	52,26	mm	flexion maximum en cas de charge statique
Fndyn	404,619	N	force maximum pour charge dynamique
Lndyn	60,9	mm	longueur minimum pour utilisation dynamique
shdyn	10,32	mm	course maximum en cas d'utilisation dynamique
S	8,144	mm	pas, écart de milieu du fil à milieu du fil
n	12,5	nombre	de spires utiles
nt		nombre	total de spires
R	9,175	N/mm	raideur du ressort
Masse	57,9186	g	masse d'un ressort
Fntol	29,43	N	tolérance (+/-) pour force maximum statique
Fndtol	28,92	N	tolérance (+/-) pour force maximum dynamique
Detol	0,35	mm	tolérance (+/-) du diamètre extérieur
L0tol	1,97	mm	tolérance (+/-) pour longueur libre
Groupe de prix	P	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-307 Acier inoxydable Ø 3,2 x 20 x 105 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-307 Acier inoxydable Ø 3,2 x 20 x 105 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-307 Acier inoxydable Ø 3,2 x 20 x 105 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-307 Acier inoxydable Ø 3,2 x 20 x 105 mm

calcul du chemin de force Ressort de compression VD-307

Formulaire de demande Ressort de compression VD-307 Acier inoxydable Ø 3,2 x 20 x 105 mm

Formulaire de demande Ressort de compression VD-307

Ressorts de compression similaires pour Ressort de compression VD-307 Acier inoxydable Ø 3,2 x 20 x 105 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-307	1.4310	3,2	23,2	105	479,453	52,74	52,26	12,5	9,175	100,0 \| 100,0 \| 100,0 \| 100,0
D-307	EN 10270-1	3,2	23,2	105	558,22	52,74	52,26	12,5	10,682	92,9 \| 100,0 \| 92,9 \| 85,9
D-307A	EN 10270-1	3,2	23,2	105	216,616	74,99	30,01	18,5	7,218	76,7 \| 100,0 \| 51,3 \| 78,7

Nombre de ressorts métalliques similaires: 3

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-239A-04	25	95,5	1,354	1.4310	93,985	26,07	69,43	48,1 \| 82,1 \| 47,4 \| 14,8
VD-247	21	115	1,512	1.4310	117,394	37,36	77,64	47,9 \| 81,4 \| 45,9 \| 16,5
VD-242A	22	102	1,522	1.4310	105,38	32,75	69,25	50,0 \| 84,8 \| 48,7 \| 16,6
VD-239A-20	23	94	1,778	1.4310	121,806	25,51	68,49	51,3 \| 83,7 \| 50,9 \| 19,4
VD-242	22	94	2,059	1.4310	134,853	28,5	65,5	52,9 \| 82,3 \| 54,0 \| 22,4
VD-263L	24	98,9	2,083	1.4310	142,516	30,47	68,43	54,1 \| 86,5 \| 53,0 \| 22,7
VD-277A	22,5	120	2,309	1.4310	137,839	60,32	59,69	57,0 \| 87,5 \| 58,2 \| 25,2
VD-276B	22,5	103	3,165	1.4310	182,402	45,37	57,64	63,3 \| 91,1 \| 64,4 \| 34,5
VD-276A	22,5	93	3,165	1.4310	150,755	45,37	47,64	61,2 \| 87,9 \| 61,3 \| 34,5
VD-277	22,5	120	3,418	1.4310	255,322	45,3	74,7	62,1 \| 87,5 \| 61,6 \| 37,3
VD-307A	23,2	105	6,199	1.4310	186,05	74,99	30,01	71,9 \| 100,0 \| 48,1 \| 67,6
VD-288S	20	101	6,819	1.4310	308,244	55,8	45,2	79,9 \| 90,0 \| 75,4 \| 74,3
VD-308A-05	22	113	8,369	1.4310	383,166	67,21	45,79	90,3 \| 95,9 \| 83,8 \| 91,2
VD-306A	23,2	92	8,495	1.4310	302,001	56,45	35,55	84,7 \| 95,9 \| 65,5 \| 92,6
VD-307	23,2	105	9,175	1.4310	479,453	52,74	52,26	100,0 \| 100,0 \| 100,0 \| 100,0
VD-308A-04	22	95	10,228	1.4310	397,299	56,16	38,84	87,8 \| 95,1 \| 78,6 \| 89,7
VD-313M-03	25	101	11,535	1.4310	459,564	61,16	39,84	86,1 \| 92,6 \| 86,0 \| 79,5
VD-313M-01	25	95	13,04	1.4310	522,457	54,93	40,07	81,8 \| 90,7 \| 84,2 \| 70,4
VD-313A-10	19,5	102	15,747	1.4310	587,128	64,71	37,29	75,8 \| 92,7 \| 76,5 \| 58,3
VD-338	24	105	22,4	1.4310	898,8	64,88	40,13	66,1 \| 92,2 \| 65,1 \| 41,0
VD-339E	20	100	35,282	1.4310	787,218	77,69	22,31	55,0 \| 87,1 \| 51,8 \| 26,0
VD-339V	22	110	43,193	1.4310	980,164	87,31	22,69	51,5 \| 87,1 \| 46,2 \| 21,2

Nombre de ressorts métalliques similaires: 21

Numéro de tarif douanier: 73202081; Ressort de compression VD-307

Pays d'origine: DE, German; Ressort de compression VD-307

Image du produit - Ressorts de compression VD-307

QR-Code: Ressort de compression VD-307
