Ressort de compression VD-306 Acier inoxydable Ø 3,2 x 20 x 74 mm

Prix échelonnés - Ressort de compression VD-306

Quantité Prix unitaire [EUR]
1 5,9700 EUR
2 4,2100 EUR
3 4,0100 EUR
7 3,2100 EUR
17 1,7700 EUR
37 1,3500 EUR
75 1,1900 EUR
125 0,9703 EUR
175 0,8890 EUR
250 0,8202 EUR
350 0,7705 EUR
450 0,7136 EUR

Ressort de compression Acheter

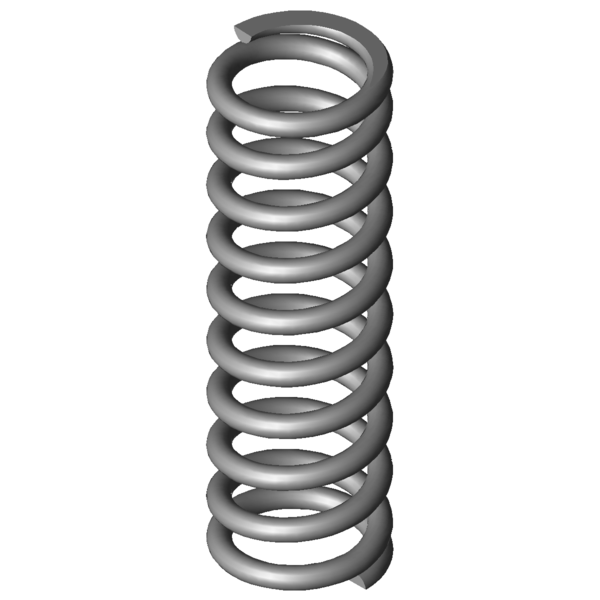

Image du produit Ressort de compression VD-306
Image du produit Ressort de compression VD-306
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-306

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 3,2 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 20 mm diamètre d'enroulement moyen
De 23,2 mm diamètre extérieur d'enroulement
Dd 16,1 mm diamètre maximal du mandrin
Dh 24,2 mm diamètre minimum de la douille
L0 74 mm longueur libre
Lk mm longueur de flambage
Fn 486,901 N force maximum en cas de charge statique
Ln 37,91 mm longueur minimum en cas de charge statique
sn 36,09 mm flexion maximum en cas de charge statique
Fndyn 406,13 N force maximum pour charge dynamique
Lndyn 43,9 mm longueur minimum pour utilisation dynamique
shdyn 7,01 mm course maximum en cas d'utilisation dynamique
S 8,329 mm pas, écart de milieu du fil à milieu du fil
n 8,5 nombre de spires utiles
nt nombre total de spires
R 13,493 N/mm raideur du ressort
Masse 41,9411 g masse d'un ressort
Fntol 30,87 N tolérance (+/-) pour force maximum statique
Fndtol 30,36 N tolérance (+/-) pour force maximum dynamique
Detol 0,35 mm tolérance (+/-) du diamètre extérieur
L0tol 1,42 mm tolérance (+/-) pour longueur libre
Groupe de prix P - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-306 Acier inoxydable Ø 3,2 x 20 x 74 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-306 Acier inoxydable Ø 3,2 x 20 x 74 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-306 Acier inoxydable Ø 3,2 x 20 x 74 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-306 Acier inoxydable Ø 3,2 x 20 x 74 mm

calcul du chemin de force Ressort de compression VD-306

Formulaire de demande Ressort de compression VD-306 Acier inoxydable Ø 3,2 x 20 x 74 mm

Formulaire de demande Ressort de compression VD-306

Ressorts de compression similaires pour Ressort de compression VD-306 Acier inoxydable Ø 3,2 x 20 x 74 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-306 1.4310 3,2 23,2 74 486,901 37,91 36,09 8,5 13,493 100,0 | 100,0 | 100,0 | 100,0
D-306 EN 10270-1 3,2 23,2 74 566,892 37,91 36,09 8,5 15,709 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-180K 20 76,8 0,496 1.4310 32,127 12,09 64,71 36,1 | 73,4 | 31,2 | 3,7
VD-207JM 26,5 68,9 0,515 1.4310 27,519 15,51 53,39 38,8 | 75,8 | 36,6 | 3,8
VD-207JS 22 76,2 0,605 1.4310 33,635 20,6 55,6 40,0 | 79,6 | 35,9 | 4,5
VD-207S 23,6 60 0,634 1.4310 24,044 22,05 37,95 43,7 | 76,5 | 50,0 | 4,7
VD-206A 24 60,9 0,832 1.4310 42,261 10,11 50,79 40,1 | 74,2 | 39,9 | 6,2
VD-209 21,6 73,5 1,303 1.4310 71,094 18,95 54,55 43,6 | 80,8 | 40,4 | 9,7
VD-232L-02 20 69 1,793 1.4310 82,857 22,78 46,22 46,5 | 78,6 | 47,6 | 13,3
VD-241A 22 79 2,059 1.4310 110,662 25,25 53,75 48,0 | 83,7 | 44,9 | 15,3
VD-247D-08 20 77,5 2,182 1.4310 101,755 30,87 46,63 48,9 | 81,4 | 49,1 | 16,2
VD-241 22 62 3,182 1.4310 134,591 19,7 42,3 53,5 | 80,4 | 56,5 | 23,6
VD-270 27,5 74,5 3,977 1.4310 203,636 23,3 51,2 57,6 | 87,3 | 56,2 | 29,5
VD-273A-10 24 85 4,586 1.4310 237,531 33,2 51,8 60,2 | 87,3 | 59,2 | 34,0
VD-276 22,5 81,5 5,026 1.4310 255,594 30,65 50,85 62,5 | 88,6 | 61,7 | 37,3
VD-308A-03 22 82 12,007 1.4310 398,811 48,79 33,21 90,3 | 95,0 | 87,0 | 89,0
VD-306 23,2 74 13,493 1.4310 486,901 37,91 36,09 100,0 | 100,0 | 100,0 | 100,0
VD-288X-08 19,4 76 14,502 1.4310 469,136 43,65 32,35 92,2 | 90,5 | 93,0 | 93,0
VD-308A-02 22 70 14,535 1.4310 415,495 41,41 28,59 90,5 | 96,5 | 82,3 | 92,8
VD-313M 25 78 15,785 1.4310 495,142 46,63 31,37 90,1 | 92,2 | 92,6 | 85,5
VD-313L-03 25 72 16,662 1.4310 457,257 44,56 27,44 86,3 | 93,0 | 85,0 | 81,0
VD-313A-08 19,5 76 20,772 1.4310 526,487 50,65 25,35 79,7 | 92,8 | 81,4 | 65,0
VD-337 24 72 32,941 1.4310 834,235 46,68 25,33 65,5 | 91,3 | 64,3 | 41,0
VD-336A 24 65 32,941 1.4310 603,647 46,68 18,33 65,0 | 88,2 | 65,7 | 41,0
VD-339D-10 20 77 52,083 1.4310 1135 55,21 21,79 55,0 | 87,4 | 51,6 | 25,9
VD-339A-04 21 65 53,639 1.4310 1000,371 46,35 18,65 53,8 | 86,1 | 50,2 | 25,2
VD-339U 22 70,9 70,473 1.4310 979,936 56,99 13,91 50,2 | 87,2 | 44,1 | 19,2
VD-339R-01 22,5 70 82,031 1.4310 1451,953 52,3 17,7 48,4 | 87,6 | 41,3 | 16,4
Nombre de ressorts métalliques similaires: 25

Numéro de tarif douanier: 73202081; Ressort de compression VD-306

Pays d'origine: DE, German; Ressort de compression VD-306
