Ressort de compression VD-308A-03 Acier inoxydable Ø 3,2 x 18,8 x 82 mm

Prix échelonnés - Ressort de compression VD-308A-03

Quantité	Prix unitaire [EUR]
1	6,1900 EUR
2	4,3600 EUR
3	4,1600 EUR
7	3,3600 EUR
17	2,1300 EUR
37	1,6200 EUR
75	1,5200 EUR
125	1,2327 EUR
175	1,1268 EUR
250	1,0518 EUR
350	0,9700 EUR
450	0,9095 EUR

Ressort de compression Acheter

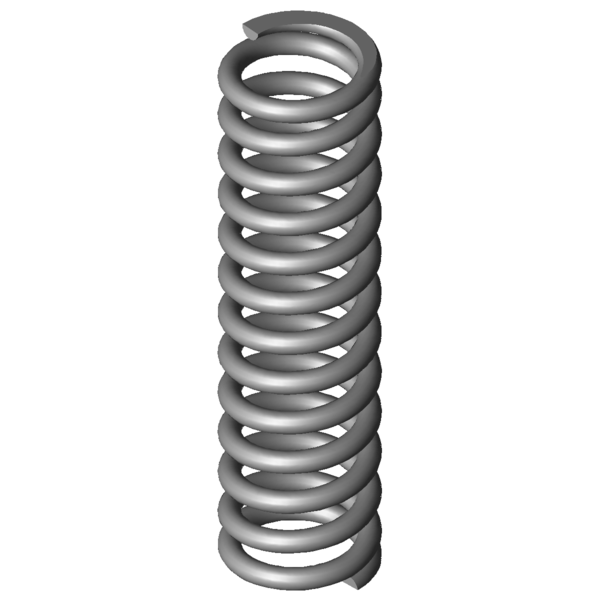

Image du produit Ressort de compression VD-308A-03

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-308A-03

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	3,2	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	18,8	mm	diamètre d'enroulement moyen
De	22	mm	diamètre extérieur d'enroulement
Dd	14,8	mm	diamètre maximal du mandrin
Dh	22,9	mm	diamètre minimum de la douille
L0	82	mm	longueur libre
Lk		mm	longueur de flambage
Fn	398,811	N	force maximum en cas de charge statique
Ln	48,79	mm	longueur minimum en cas de charge statique
sn	33,21	mm	flexion maximum en cas de charge statique
Fndyn	365,135	N	force maximum pour charge dynamique
Lndyn	51,59	mm	longueur minimum pour utilisation dynamique
shdyn	11,21	mm	course maximum en cas d'utilisation dynamique
S	6,852	mm	pas, écart de milieu du fil à milieu du fil
n	11,5	nombre	de spires utiles
nt		nombre	total de spires
R	12,007	N/mm	raideur du ressort
Masse	50,6888	g	masse d'un ressort
Fntol	31,06	N	tolérance (+/-) pour force maximum statique
Fndtol	30,47	N	tolérance (+/-) pour force maximum dynamique
Detol	0,35	mm	tolérance (+/-) du diamètre extérieur
L0tol	1,72	mm	tolérance (+/-) pour longueur libre
Groupe de prix	R	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-308A-03 Acier inoxydable Ø 3,2 x 18,8 x 82 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-308A-03 Acier inoxydable Ø 3,2 x 18,8 x 82 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-308A-03 Acier inoxydable Ø 3,2 x 18,8 x 82 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-308A-03 Acier inoxydable Ø 3,2 x 18,8 x 82 mm

calcul du chemin de force Ressort de compression VD-308A-03

Formulaire de demande Ressort de compression VD-308A-03 Acier inoxydable Ø 3,2 x 18,8 x 82 mm

Formulaire de demande Ressort de compression VD-308A-03

Ressorts de compression similaires pour Ressort de compression VD-308A-03 Acier inoxydable Ø 3,2 x 18,8 x 82 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-308A-03	1.4310	3,2	22	82	398,811	48,79	33,21	11,5	12,007	100,0 \| 100,0 \| 100,0 \| 100,0
D-308A-03	EN 10270-1	3,2	22	82	464,33	48,79	33,21	11,5	13,98	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-232M	20	86,3	1,604	1.4310	98,263	25,03	61,27	44,5 \| 80,7 \| 39,4 \| 13,4
VD-246	21	85	1,944	1.4310	107,027	29,94	55,06	48,2 \| 84,8 \| 43,6 \| 16,2
VD-241A	22	79	2,059	1.4310	110,662	25,25	53,75	49,4 \| 86,3 \| 44,8 \| 17,1
VD-242	22	94	2,059	1.4310	134,853	28,5	65,5	47,5 \| 83,2 \| 42,3 \| 17,1
VD-247D-08	20	77,5	2,182	1.4310	101,755	30,87	46,63	49,7 \| 82,6 \| 48,4 \| 18,2
VD-276A	22,5	93	3,165	1.4310	150,755	45,37	47,64	56,0 \| 88,0 \| 53,8 \| 26,4
VD-263M-03	19	80	3,458	1.4310	148,515	37,06	42,94	56,8 \| 84,2 \| 57,3 \| 28,8
VD-263VD	20	87,6	3,533	1.4310	172,463	38,78	48,82	56,8 \| 85,5 \| 55,6 \| 29,4
VD-273A-10	24	85	4,586	1.4310	237,531	33,2	51,8	62,9 \| 88,8 \| 61,8 \| 38,2
VD-276	22,5	81,5	5,026	1.4310	255,594	30,65	50,85	66,1 \| 91,8 \| 64,7 \| 41,9
VD-306A	23,2	92	8,495	1.4310	302,001	56,45	35,55	83,3 \| 94,7 \| 84,6 \| 70,7
VD-288Z-53	21	86,3	9,722	1.4310	359,965	49,28	37,03	88,6 \| 94,7 \| 90,0 \| 80,9
VD-308A-04	22	95	10,228	1.4310	397,299	56,16	38,84	91,1 \| 95,4 \| 92,6 \| 85,2
VD-288Z-40	19,5	85	10,881	1.4310	317,469	55,82	29,18	89,1 \| 93,0 \| 83,7 \| 90,6
VD-308A-03	22	82	12,007	1.4310	398,811	48,79	33,21	100,0 \| 100,0 \| 100,0 \| 100,0
VD-306	23,2	74	13,493	1.4310	486,901	37,91	36,09	90,3 \| 95,0 \| 87,0 \| 89,0
VD-313M-02	25	86	13,633	1.4310	451,804	52,86	33,14	91,0 \| 90,7 \| 94,0 \| 88,1
VD-308A-02	22	70	14,535	1.4310	415,495	41,41	28,59	89,6 \| 95,1 \| 91,0 \| 82,6
VD-313M	25	78	15,785	1.4310	495,142	46,63	31,37	84,8 \| 90,7 \| 87,5 \| 76,1
VD-312	19,2	83,5	17,92	1.4310	566,272	51,9	31,6	81,7 \| 95,2 \| 82,8 \| 67,0
VD-339A-05	21	85	36,475	1.4310	751,378	64,4	20,6	60,4 \| 90,6 \| 57,6 \| 32,9
VD-339D-10	20	77	52,083	1.4310	1135	55,21	21,79	53,9 \| 88,3 \| 50,4 \| 23,1
VD-339U	22	70,9	70,473	1.4310	979,936	56,99	13,91	48,1 \| 85,9 \| 41,3 \| 17,0
VD-339R-01	22,5	70	82,031	1.4310	1451,953	52,3	17,7	46,6 \| 84,8 \| 40,4 \| 14,6

Nombre de ressorts métalliques similaires: 23

Numéro de tarif douanier: 73202081; Ressort de compression VD-308A-03

Pays d'origine: DE, German; Ressort de compression VD-308A-03
