Ressort de compression VD-409AD Acier inoxydable Ø 8 x 48 x 510 mm

Prix échelonnés - Ressort de compression VD-409AD

Quantité	Prix unitaire [EUR]
1	19,3600 EUR
2	15,4300 EUR
3	12,4800 EUR
7	10,6000 EUR
17	9,3700 EUR
37	8,2100 EUR
75	8,1200 EUR
125	8,1200 EUR
175	8,1200 EUR
250	8,1200 EUR
350	8,1200 EUR

Ressort de compression Acheter

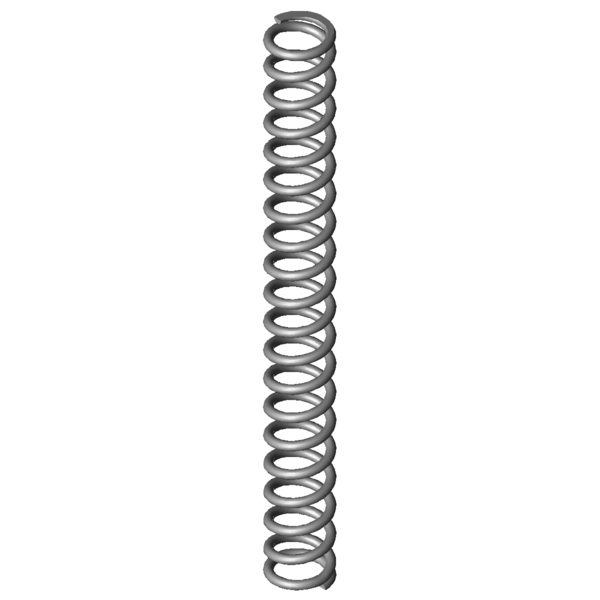

Image du produit Ressort de compression VD-409AD

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-409AD

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	8	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	48	mm	diamètre d'enroulement moyen
De	56	mm	diamètre extérieur d'enroulement
Dd	38,4	mm	diamètre maximal du mandrin
Dh	57,4	mm	diamètre minimum de la douille
L0	510	mm	longueur libre
Lk	456,87	mm	longueur de flambage
Fn	2750,25	N	force maximum en cas de charge statique
Ln	353	mm	longueur minimum en cas de charge statique
sn	157	mm	flexion maximum en cas de charge statique
Fndyn	2193,193	N	force maximum pour charge dynamique
Lndyn	384,8	mm	longueur minimum pour utilisation dynamique
shdyn	23,37	mm	course maximum en cas d'utilisation dynamique
S	27,135	mm	pas, écart de milieu du fil à milieu du fil
n	18,5	nombre	de spires utiles
nt		nombre	total de spires
R	17,518	N/mm	raideur du ressort
Masse	1228,274	g	masse d'un ressort
Fntol	155	N	tolérance (+/-) pour force maximum statique
Fndtol	124	N	tolérance (+/-) pour force maximum dynamique
Detol	0,6	mm	tolérance (+/-) du diamètre extérieur
L0tol	5,08	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AZ	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-409AD Acier inoxydable Ø 8 x 48 x 510 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-409AD Acier inoxydable Ø 8 x 48 x 510 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-409AD Acier inoxydable Ø 8 x 48 x 510 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-409AD Acier inoxydable Ø 8 x 48 x 510 mm

calcul du chemin de force Ressort de compression VD-409AD

Formulaire de demande Ressort de compression VD-409AD Acier inoxydable Ø 8 x 48 x 510 mm

Formulaire de demande Ressort de compression VD-409AD

Ressorts de compression similaires pour Ressort de compression VD-409AD Acier inoxydable Ø 8 x 48 x 510 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-409AD	1.4310	8	56	510	2750,25	353	157	18,5	17,518	100,0 \| 100,0 \| 100,0 \| 100,0
D-409AD	EN 10270-1	8	56	510	3140,891	356	154	18,5	20,395	92,9 \| 100,0 \| 92,8 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-344	68	585	1,182	1.4310	533,439	133,78	451,22	37,1 \| 77,3 \| 27,1 \| 6,7
VD-364J-05	56	605	1,397	1.4310	410,499	311,18	293,82	42,2 \| 84,3 \| 34,2 \| 8,0
VD-317	54	335	1,434	1.4310	373,139	74,72	260,28	38,6 \| 70,7 \| 36,9 \| 8,2
VD-343	68	395	1,75	1.4310	527,292	93,63	301,37	39,9 \| 74,1 \| 35,6 \| 10,0
VD-349A	55	410	1,944	1.4310	504,34	150,63	259,38	43,6 \| 80,4 \| 39,4 \| 11,1
VD-349	55	410	2,365	1.4310	672,508	125,63	284,38	44,6 \| 80,4 \| 39,8 \| 13,5
VD-374A	69,3	500	2,45	1.4310	760,021	189,79	310,21	46,3 \| 85,9 \| 39,1 \| 14,0
VD-374	69,3	500	2,98	1.4310	1018,211	158,29	341,71	48,1 \| 85,9 \| 41,5 \| 17,0
VD-364J	60	341	3,191	1.4310	713,745	117,33	223,67	47,5 \| 76,3 \| 48,1 \| 18,2
VD-348	55	280	3,5	1.4310	671,563	88,13	191,88	48,3 \| 71,9 \| 53,1 \| 20,0
VD-379A	56,3	365	4,901	1.4310	897,271	181,92	183,08	56,8 \| 83,3 \| 59,2 \| 28,0
VD-379	56,3	365	5,961	1.4310	1270,695	151,82	213,18	59,1 \| 83,3 \| 59,9 \| 34,0
VD-404	71	435	7,748	1.4310	1878,302	192,57	242,43	66,3 \| 88,1 \| 66,5 \| 44,2
VD-409	58	340	15,498	1.4310	2363,939	187,47	152,53	89,3 \| 87,7 \| 91,6 \| 88,5
VD-409AD	56	510	17,518	1.4310	2750,25	353	157	100,0 \| 100,0 \| 100,0 \| 100,0
VD-439	60	335	37,838	1.4310	3956,419	230,44	104,56	64,7 \| 79,7 \| 68,1 \| 46,3

Nombre de ressorts métalliques similaires: 15

Numéro de tarif douanier: 73202081; Ressort de compression VD-409AD

Pays d'origine: DE, German; Ressort de compression VD-409AD

Image du produit - Ressorts de compression VD-409AD

QR-Code: Ressort de compression VD-409AD

QR-Code - Ressorts de compression - VD-409AD | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-409ad.html
