Page de détail Ressorts de traction: RZ-003AX | Acier inoxydable Ø 0,2 x 2,7 x 24,5 mm / 270°

Prix échelonnés (Groupe de prix: ZH)

QuantitéPrix unitaire [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR
Image CAO Ressorts de traction RZ-003AX

Données techniques

Symboles formuleValeurUnitéLa description
Matériau EN 10270-3-1.4310 - nature du matériau
Forme d´anneau 1/1 deutsche - forme d´anneau
F1 N charge 1
L1 mm prestressed spring length, inner loop to inner loop
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau)
s2 mm flexion sous charge 2
Position de l'anneau 270 ° position de l'anneau
d 0,2 mm diamètre du fil
D mm diamètre moyen d'enroulement
De 2,7 mm diamètre extérieur d'enroulement
Dh 3,2 mm diamètre minimum de douille
L0 24,5 mm longueur du ressort non chargé (du bord intérieure de l'anneau)
Lk 20,75 mm longueur du ressort non chargé sans anneaux
Ln mm longueur d'essai maximale autorisée du ressort
sn 119,26 mm flexion maximale autorisée du ressort
Fn 1,101 N charge maximale du ressort autorisée
n nombre De spires utiles
nt nombre total de spires
Lh 1,87 mm écart entre bord intérieur de I'anneau et le ressort
R 0,009 N/mm raideur du ressort
F0 0,061 N charge de précontrainte intérieure
Fntol 0,09 N tolérance (+/-) pour charge maximale autorisée
L0tol 0,7 mm tolérance (+/-) pour longueur libre
Detol 0,15 mm tolérance (+/-) pour diamétre d'enroulement
Oesttol 76 degré (+/-) tolérance du position de l'anneau
Masse 0,2039 g masse d'un ressort
Groupe de prix ZH - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202085

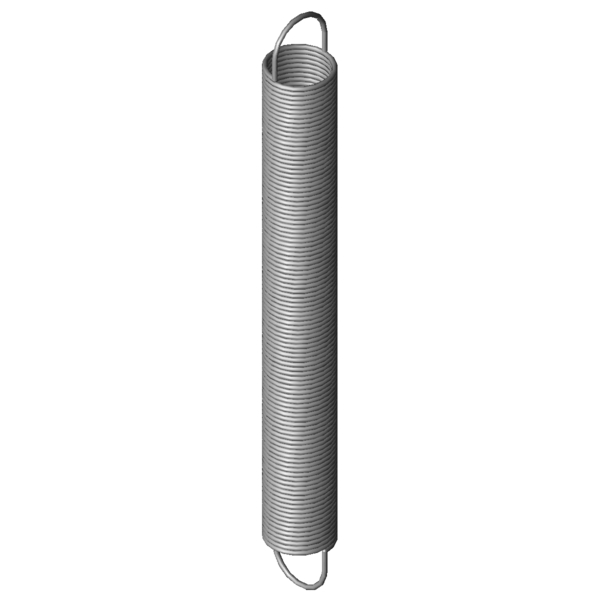

Image du produit - Ressorts de traction RZ-003AX
