Ressort de compression D-021 Acier à ressorts Ø 0,25 x 2,5 x 22,8 mm

Prix échelonnés - Ressort de compression D-021

Quantité Prix unitaire [EUR]
1 4,6100 EUR
2 3,2500 EUR
3 3,1000 EUR
7 1,7300 EUR
17 0,6900 EUR
37 0,3600 EUR
75 0,1900 EUR
125 0,1503 EUR
175 0,1189 EUR
250 0,0939 EUR
350 0,0694 EUR
450 0,0630 EUR

Ressort de compression Acheter

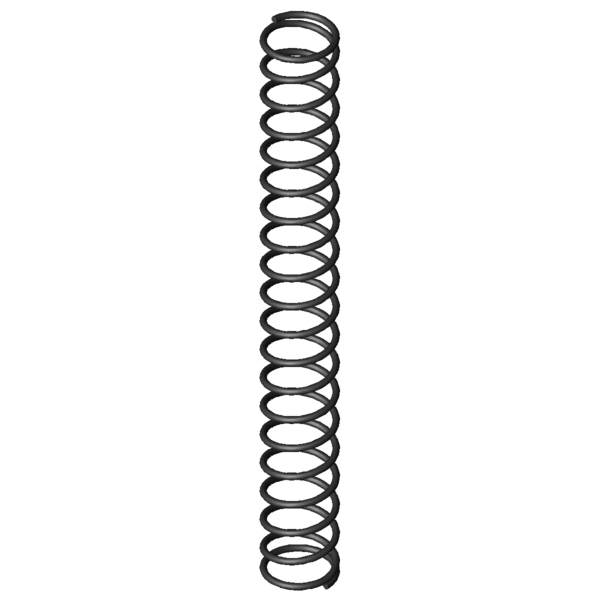

Image du produit Ressort de compression D-021
Image du produit Ressort de compression D-021
Quantité: Ajouter au panier

Données techniques - Ressort de compression D-021

Symboles formule Valeur Unité La description
Nature du matériau EN 10270-1 - nature du matériau
Extrémités du ressort Rattachés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 0,25 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 2,5 mm diamètre d'enroulement moyen
De 2,75 mm diamètre extérieur d'enroulement
Dd 1,9 mm diamètre maximal du mandrin
Dh 3,1 mm diamètre minimum de la douille
L0 22,8 mm longueur libre
Lk 19,49 mm longueur de flambage
Fn 2,222 N force maximum en cas de charge statique
Ln 6,66 mm longueur minimum en cas de charge statique
sn 16,14 mm flexion maximum en cas de charge statique
Fndyn 2,144 N force maximum pour charge dynamique
Lndyn 7,23 mm longueur minimum pour utilisation dynamique
shdyn 4,96 mm course maximum en cas d'utilisation dynamique
S 1,199 mm pas, écart de milieu du fil à milieu du fil
n 18,5 nombre de spires utiles
nt nombre total de spires
R 0,138 N/mm raideur du ressort
Masse 0,0625 g masse d'un ressort
Fntol 0,17 N tolérance (+/-) pour force maximum statique
Fndtol 0,17 N tolérance (+/-) pour force maximum dynamique
Detol 0,15 mm tolérance (+/-) du diamètre extérieur
L0tol 0,98 mm tolérance (+/-) pour longueur libre
Groupe de prix A - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression D-021 Acier à ressorts Ø 0,25 x 2,5 x 22,8 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression D-021 Acier à ressorts Ø 0,25 x 2,5 x 22,8 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression D-021 Acier à ressorts Ø 0,25 x 2,5 x 22,8 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression D-021 Acier à ressorts Ø 0,25 x 2,5 x 22,8 mm

calcul du chemin de force Ressort de compression D-021

Formulaire de demande Ressort de compression D-021 Acier à ressorts Ø 0,25 x 2,5 x 22,8 mm

Formulaire de demande Ressort de compression D-021

Ressorts de compression similaires pour Ressort de compression D-021 Acier à ressorts Ø 0,25 x 2,5 x 22,8 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
D-021 EN 10270-1 0,25 2,75 22,8 2,222 6,66 16,14 18,5 0,138 100,0 | 100,0 | 100,0 | 100,0
VD-021 1.4310 0,25 2,75 22,8 1,909 6,66 16,14 18,5 0,118 93,0 | 100,0 | 93,0 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
D-2055 2,16 20,9 0,045 EN 10270-1 0,739 4,51 16,39 58,9 | 78,1 | 65,9 | 32,8
D-006 2,7 25,3 0,056 EN 10270-1 1,109 5,64 19,66 65,5 | 89,4 | 66,0 | 41,0
D-006E 2,5 20 0,081 EN 10270-1 1,219 4,98 15,02 73,0 | 86,2 | 74,0 | 59,0
D-005 2,7 18,8 0,083 EN 10270-1 1,232 4,04 14,76 73,7 | 86,9 | 73,4 | 60,6
D-015 3,45 22,7 0,097 EN 10270-1 1,712 5,08 17,62 82,7 | 93,1 | 84,3 | 70,6
D-015A 3,45 23,3 0,097 EN 10270-1 1,77 5,08 18,22 82,4 | 92,5 | 84,1 | 70,6
D-006D 2,5 15 0,107 EN 10270-1 1,185 3,95 11,05 72,6 | 78,9 | 60,9 | 77,9
D-011A 2,2 18,3 0,11 EN 10270-1 1,429 5,33 12,98 77,5 | 80,1 | 72,4 | 80,0
D-011 2,2 17,8 0,11 EN 10270-1 1,374 5,33 12,48 76,3 | 79,4 | 69,6 | 80,0
D-016F 3,2 20 0,115 EN 10270-1 1,689 5,29 14,71 86,1 | 91,2 | 83,6 | 83,4
D-016E 3,2 18 0,129 EN 10270-1 1,705 4,8 13,2 87,1 | 88,3 | 79,3 | 93,8
D-021 2,75 22,8 0,138 EN 10270-1 2,222 6,66 16,14 100,0 | 100,0 | 100,0 | 100,0
D-026R-14 3,2 26 0,183 EN 10270-1 3,304 7,93 18,07 79,7 | 85,7 | 78,3 | 75,3
D-020A 2,75 15,7 0,204 EN 10270-1 2,225 4,78 10,92 80,3 | 89,6 | 83,8 | 67,6
D-020 2,75 15,4 0,204 EN 10270-1 2,164 4,78 10,62 79,4 | 89,2 | 81,6 | 67,6
D-021F 2,5 16 0,218 EN 10270-1 2,236 5,76 10,24 77,2 | 87,0 | 81,4 | 63,0
D-036A 3,52 20,1 0,261 EN 10270-1 3,646 6,12 13,98 69,3 | 81,5 | 73,8 | 52,8
D-036 3,52 19,5 0,261 EN 10270-1 3,49 6,12 13,38 68,9 | 80,6 | 73,3 | 52,8
D-026R-13 3,2 17,5 0,271 EN 10270-1 3,194 5,7 11,8 68,1 | 82,0 | 71,3 | 50,9
D-057A 3,6 25,2 0,354 EN 10270-1 4,611 12,16 13,04 60,0 | 76,5 | 64,5 | 38,9
D-042A 2,82 20,6 0,37 EN 10270-1 4,592 8,17 12,43 62,9 | 88,7 | 62,7 | 37,3
D-042 2,82 19,6 0,37 EN 10270-1 4,223 8,17 11,43 62,1 | 87,2 | 61,7 | 37,3
D-057 3,6 25,2 0,43 EN 10270-1 6,432 10,25 14,95 57,3 | 76,5 | 63,6 | 32,0
D-041A 2,82 14,2 0,547 EN 10270-1 4,547 5,89 8,31 51,5 | 79,3 | 50,2 | 25,2
D-041 2,82 13,6 0,547 EN 10270-1 4,219 5,89 7,71 51,3 | 78,4 | 50,2 | 25,2
D-057E 3,2 21 0,642 EN 10270-1 7,01 10,08 10,92 50,4 | 80,2 | 49,7 | 21,4
D-063A 2,9 18,5 0,742 EN 10270-1 4,95 11,83 6,67 47,0 | 79,5 | 43,1 | 18,6
Nombre de ressorts métalliques similaires: 26

Numéro de tarif douanier: 73202081; Ressort de compression D-021

Pays d'origine: DE, German; Ressort de compression D-021

Image du produit - Ressorts de compression D-021

Image du produit - Ressorts de compression D-021

QR-Code: Ressort de compression D-021

QR-Code - Ressorts de compression - D-021 | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/d-021.html
