Ressort de compression D-041A Acier à ressorts Ø 0,32 x 2,5 x 14,2 mm

Prix échelonnés - Ressort de compression D-041A

Quantité Prix unitaire [EUR]
1 4,7200 EUR
2 3,3300 EUR
3 3,1700 EUR
7 1,7700 EUR
17 0,7400 EUR
37 0,4200 EUR
75 0,2000 EUR
125 0,1664 EUR
175 0,1253 EUR
250 0,1002 EUR
350 0,0758 EUR
450 0,0694 EUR

Ressort de compression Acheter

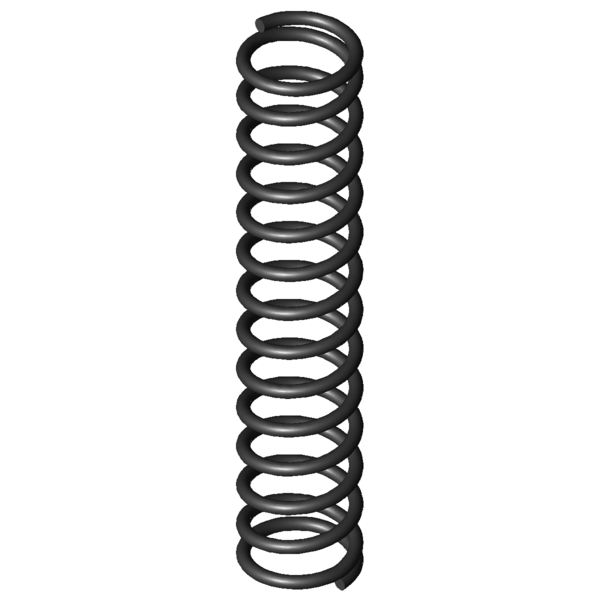

Image du produit Ressort de compression D-041A
Image du produit Ressort de compression D-041A
Quantité: Ajouter au panier

Données techniques - Ressort de compression D-041A

Symboles formule Valeur Unité La description
Nature du matériau EN 10270-1 - nature du matériau
Extrémités du ressort Rattachés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 0,32 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 2,5 mm diamètre d'enroulement moyen
De 2,82 mm diamètre extérieur d'enroulement
Dd 1,9 mm diamètre maximal du mandrin
Dh 3,1 mm diamètre minimum de la douille
L0 14,2 mm longueur libre
Lk 7,36 mm longueur de flambage
Fn 4,547 N force maximum en cas de charge statique
Ln 5,89 mm longueur minimum en cas de charge statique
sn 8,31 mm flexion maximum en cas de charge statique
Fndyn 4,337 N force maximum pour charge dynamique
Lndyn 6,27 mm longueur minimum pour utilisation dynamique
shdyn 2,53 mm course maximum en cas d'utilisation dynamique
S 1,072 mm pas, écart de milieu du fil à milieu du fil
n 12,5 nombre de spires utiles
nt nombre total de spires
R 0,547 N/mm raideur du ressort
Masse 0,0724 g masse d'un ressort
Fntol 0,35 N tolérance (+/-) pour force maximum statique
Fndtol 0,35 N tolérance (+/-) pour force maximum dynamique
Detol 0,1 mm tolérance (+/-) du diamètre extérieur
L0tol 0,52 mm tolérance (+/-) pour longueur libre
Groupe de prix B - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression D-041A Acier à ressorts Ø 0,32 x 2,5 x 14,2 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression D-041A Acier à ressorts Ø 0,32 x 2,5 x 14,2 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression D-041A Acier à ressorts Ø 0,32 x 2,5 x 14,2 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression D-041A Acier à ressorts Ø 0,32 x 2,5 x 14,2 mm

calcul du chemin de force Ressort de compression D-041A

Formulaire de demande Ressort de compression D-041A Acier à ressorts Ø 0,32 x 2,5 x 14,2 mm

Formulaire de demande Ressort de compression D-041A

Ressorts de compression similaires pour Ressort de compression D-041A Acier à ressorts Ø 0,32 x 2,5 x 14,2 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
D-041A EN 10270-1 0,32 2,82 14,2 4,547 5,89 8,31 12,5 0,547 100,0 | 100,0 | 100,0 | 100,0
VD-041A 1.4310 0,32 2,82 14,2 3,906 5,89 8,31 12,5 0,47 93,0 | 100,0 | 93,0 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
D-004 2,7 12,7 0,123 EN 10270-1 1,194 2,97 9,73 53,6 | 82,6 | 55,8 | 22,4
D-011F 2 14,8 0,151 EN 10270-1 1,447 5,22 9,58 54,4 | 76,5 | 59,3 | 27,6
D-016D 3,2 15 0,155 EN 10270-1 1,682 4,15 10,85 57,4 | 87,0 | 56,8 | 28,3
D-010A 2,2 12,6 0,163 EN 10270-1 1,43 3,83 8,78 56,4 | 76,4 | 63,0 | 29,8
D-016C 3,2 12 0,194 EN 10270-1 1,648 3,49 8,51 62,0 | 83,6 | 66,9 | 35,4
D-020 2,75 15,4 0,204 EN 10270-1 2,164 4,78 10,62 63,1 | 89,3 | 62,9 | 37,2
D-020A 2,75 15,7 0,204 EN 10270-1 2,225 4,78 10,92 62,8 | 88,7 | 62,5 | 37,2
D-021F 2,5 16 0,218 EN 10270-1 2,236 5,76 10,24 63,4 | 85,2 | 65,2 | 39,9
D-021E 2,5 12,5 0,279 EN 10270-1 2,182 4,69 7,81 69,0 | 84,9 | 71,0 | 51,1
D-019 2,75 10,9 0,3 EN 10270-1 2,208 3,53 7,37 69,2 | 84,1 | 68,6 | 54,8
D-035A 3,52 14 0,384 EN 10270-1 3,636 4,52 9,48 82,3 | 92,9 | 83,8 | 70,1
D-035 3,52 13,7 0,384 EN 10270-1 3,521 4,52 9,18 82,1 | 92,2 | 84,0 | 70,1
D-026R-12 3,2 12 0,398 EN 10270-1 3,1 4,21 7,79 80,8 | 88,8 | 81,0 | 72,7
D-026R-24 2,5 14,8 0,419 EN 10270-1 3,015 7,6 7,2 81,9 | 92,8 | 76,5 | 76,5
D-041A 2,82 14,2 0,547 EN 10270-1 4,547 5,89 8,31 100,0 | 100,0 | 100,0 | 100,0
D-042F 2,32 15,6 0,722 EN 10270-1 5,501 7,98 7,62 84,7 | 91,1 | 87,2 | 75,8
D-063A 2,9 18,5 0,742 EN 10270-1 4,95 11,83 6,67 81,5 | 84,7 | 86,1 | 73,7
D-040A 2,82 10 0,804 EN 10270-1 4,536 4,36 5,64 80,7 | 90,1 | 83,8 | 68,0
D-040 2,82 9,5 0,804 EN 10270-1 4,133 4,36 5,14 77,8 | 89,0 | 76,4 | 68,0
D-062A 2,9 12,9 0,902 EN 10270-1 2,64 9,97 2,93 65,6 | 89,4 | 46,7 | 60,7
D-063 2,9 18,5 0,902 EN 10270-1 7,693 9,97 8,53 74,5 | 84,7 | 78,3 | 60,7
D-057C 3,2 15 0,95 EN 10270-1 7,349 7,27 7,73 74,2 | 87,6 | 77,4 | 57,6
D-027 2,2 13 0,962 EN 10270-1 7,314 5,4 7,6 73,8 | 87,8 | 76,8 | 56,9
D-058 3,1 12 1,262 EN 10270-1 7,184 6,31 5,69 64,8 | 85,2 | 65,9 | 43,3
D-062B 2,9 13,6 1,335 EN 10270-1 8,555 7,19 6,41 65,7 | 91,0 | 65,1 | 41,0
D-062 2,9 12,9 1,335 EN 10270-1 7,621 7,19 5,71 64,8 | 89,4 | 64,2 | 41,0
D-063G 2,4 15,6 1,762 EN 10270-1 10,19 9,82 5,78 57,8 | 85,4 | 57,1 | 31,0
D-063H 2,2 13 3,578 EN 10270-1 17,816 8,02 4,98 47,1 | 83,2 | 42,7 | 15,3
Nombre de ressorts métalliques similaires: 27

Numéro de tarif douanier: 73202081; Ressort de compression D-041A

Pays d'origine: DE, German; Ressort de compression D-041A
