Page de détail Ressorts double torsion: DSF-610

Prix échelonnés (Groupe de prix: AT)

QuantitéPrix unitaire [EUR]
1 16,9900 EUR
2 13,5400 EUR
3 9,7100 EUR
7 8,0900 EUR
17 6,3200 EUR
37 5,6200 EUR
75 5,5400 EUR
125 5,5120 EUR
175 5,4717 EUR
250 5,3171 EUR
350 5,0170 EUR
Image CAO Ressorts double torsion DSF-610
Quantité:

Données techniques

Symboles formuleValeurUnitéLa description
Matériau EN 10270-3-1.4310 - nature du matériau
Dd 32 mm diamètre maximal possible du mandrin
d 4 mm diamètre du fil
Di 33,1 mm diamètre intérieur d'enroulement
n 6 nombre nombre des spires / côte
Ls 60 mm longueur des branches
L1 92 mm largeur
L2 36 mm largeur de l'écart
L3 32 mm centre des spires / branches
αn 102 degré angle maximum
Mn 11741 Nmm moment de torsion maximal
αs degré angle de branche / écart
Groupe de prix AT - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202089

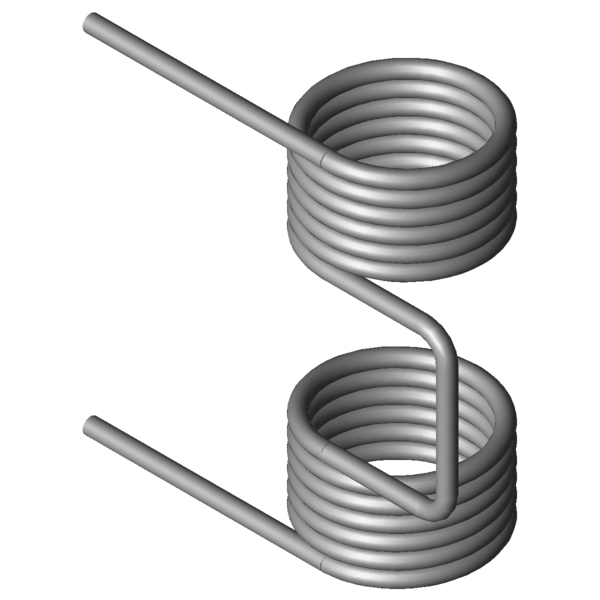

Image du produit - Ressorts double torsion DSF-610

Image du produit - Ressorts double torsion DSF-610

QR-Code - Ressorts double torsion DSF-610

QR-Code - Ressorts double torsion - DSF-610 | https://www.ferroflex.fr/fr/produits/ressorts_double_torsion/dsf-610.html
