Page de détail Ressorts double torsion: DSF-560

Prix échelonnés (Groupe de prix: AS)

QuantitéPrix unitaire [EUR]
1 16,7200 EUR
2 13,3200 EUR
3 9,4800 EUR
7 7,5900 EUR
17 6,1000 EUR
37 5,2200 EUR
75 5,1800 EUR
125 5,1918 EUR
175 5,0944 EUR
250 5,0434 EUR
350 4,8174 EUR

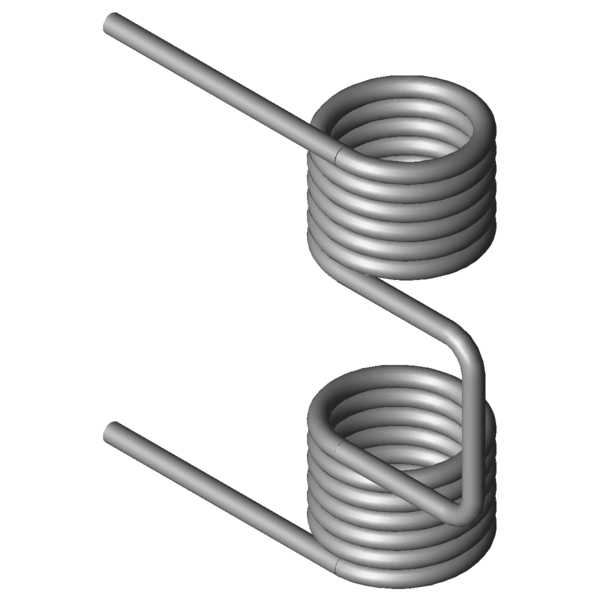

Image CAO Ressorts double torsion DSF-560
Quantité:

Données techniques

Symboles formuleValeurUnitéLa description
Matériau EN 10270-3-1.4310 - nature du matériau
Dd 21 mm diamètre maximal possible du mandrin
d 3,6 mm diamètre du fil
Di 21,8 mm diamètre intérieur d'enroulement
n 6 nombre nombre des spires / côte
Ls 50 mm longueur des branches
L1 80 mm largeur
L2 30 mm largeur de l'écart
L3 30 mm centre des spires / branches
αn 76 degré angle maximum
Mn 8409 Nmm moment de torsion maximal
αs degré angle de branche / écart
Groupe de prix AS - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202089

Image du produit - Ressorts double torsion DSF-560

Image du produit - Ressorts double torsion DSF-560

QR-Code - Ressorts double torsion DSF-560

QR-Code - Ressorts double torsion - DSF-560 | https://www.ferroflex.fr/fr/produits/ressorts_double_torsion/dsf-560.html
