Page de détail Ressorts double torsion: DSF-250

Prix échelonnés (Groupe de prix: AK)

QuantitéPrix unitaire [EUR]
1 14,4000 EUR
2 11,4700 EUR
3 7,0900 EUR
7 5,2300 EUR
17 3,6600 EUR
37 3,0100 EUR
75 2,9700 EUR
125 2,9376 EUR
175 2,9180 EUR
250 2,8813 EUR
350 2,8095 EUR
Image CAO Ressorts double torsion DSF-250
Quantité:

Données techniques

Symboles formuleValeurUnitéLa description
Matériau EN 10270-3-1.4310 - nature du matériau
Dd 6 mm diamètre maximal possible du mandrin
d 1 mm diamètre du fil
Di 6,2 mm diamètre intérieur d'enroulement
n 4 nombre nombre des spires / côte
Ls 22 mm longueur des branches
L1 22 mm largeur
L2 12 mm largeur de l'écart
L3 16 mm centre des spires / branches
αn 67,8 degré angle maximum
Mn 225 Nmm moment de torsion maximal
αs degré angle de branche / écart
Groupe de prix AK - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202089

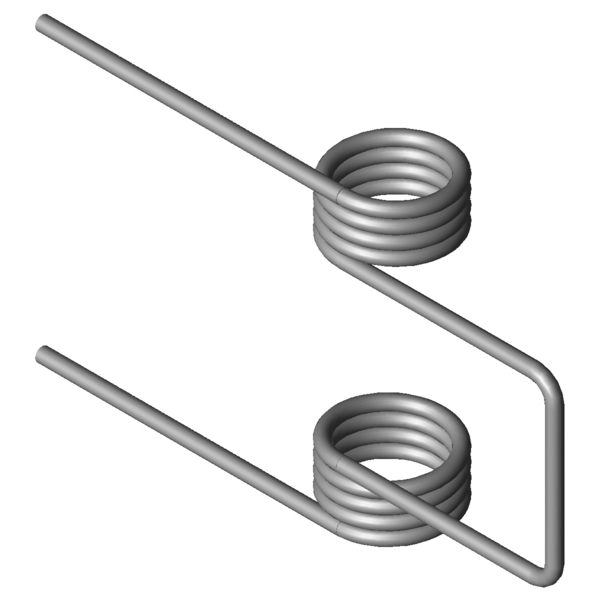

Image du produit - Ressorts double torsion DSF-250
