Page de détail Ressorts double torsion: DSF-215

Prix échelonnés (Groupe de prix: AJ)

QuantitéPrix unitaire [EUR]
1 14,1400 EUR
2 11,2600 EUR
3 6,8900 EUR
7 4,8200 EUR
17 3,2500 EUR
37 2,7900 EUR
75 2,7600 EUR
125 2,7229 EUR
175 2,7020 EUR
250 2,6755 EUR
350 2,6149 EUR

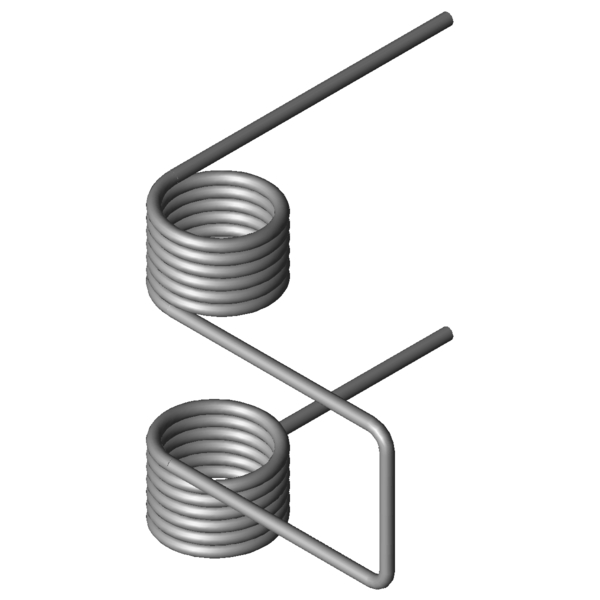

Image CAO Ressorts double torsion DSF-215
Quantité:

Données techniques

Symboles formuleValeurUnitéLa description
Matériau EN 10270-3-1.4310 - nature du matériau
Dd 5,5 mm diamètre maximal possible du mandrin
d 0,8 mm diamètre du fil
Di 5,8 mm diamètre intérieur d'enroulement
n 6,25 nombre nombre des spires / côte
Ls 20 mm longueur des branches
L1 20,6 mm largeur
L2 9 mm largeur de l'écart
L3 16 mm centre des spires / branches
αn 125 degré angle maximum
Mn 120 Nmm moment de torsion maximal
αs 90 degré angle de branche / écart
Groupe de prix AJ - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202089

Image du produit - Ressorts double torsion DSF-215

Image du produit - Ressorts double torsion DSF-215

QR-Code - Ressorts double torsion DSF-215

QR-Code - Ressorts double torsion - DSF-215 | https://www.ferroflex.fr/fr/produits/ressorts_double_torsion/dsf-215.html
