Page de détail Ressorts double torsion: DSF-115

Prix échelonnés (Groupe de prix: AH)

QuantitéPrix unitaire [EUR]
1 13,8800 EUR
2 11,0500 EUR
3 6,5900 EUR
7 4,6100 EUR
17 2,9500 EUR
37 2,4600 EUR
75 2,3800 EUR
125 2,3621 EUR
175 2,3490 EUR
250 2,3059 EUR
350 2,2597 EUR

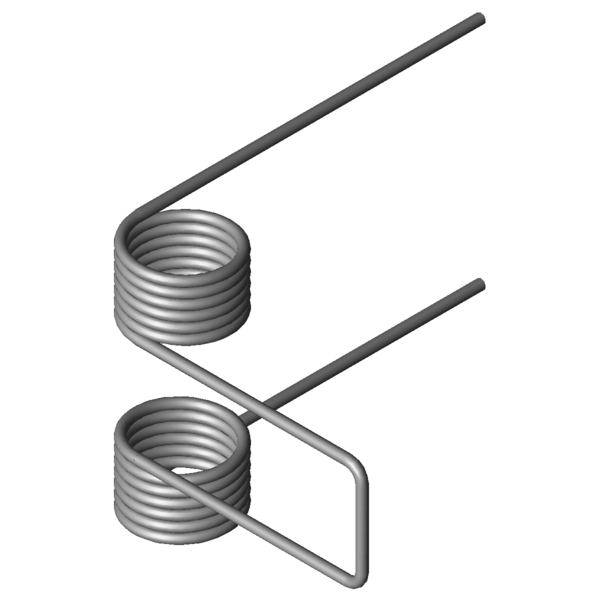

Image CAO Ressorts double torsion DSF-115
Quantité:

Données techniques

Symboles formuleValeurUnitéLa description
Matériau EN 10270-3-1.4310 - nature du matériau
Dd 3,8 mm diamètre maximal possible du mandrin
d 0,5 mm diamètre du fil
Di 4,1 mm diamètre intérieur d'enroulement
n 6,25 nombre nombre des spires / côte
Ls 18 mm longueur des branches
L1 12,6 mm largeur
L2 5 mm largeur de l'écart
L3 12 mm centre des spires / branches
αn 148 degré angle maximum
Mn 31,1 Nmm moment de torsion maximal
αs 90 degré angle de branche / écart
Groupe de prix AH - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202089

Image du produit - Ressorts double torsion DSF-115

Image du produit - Ressorts double torsion DSF-115

QR-Code - Ressorts double torsion DSF-115

QR-Code - Ressorts double torsion - DSF-115 | https://www.ferroflex.fr/fr/produits/ressorts_double_torsion/dsf-115.html
