Page de détail Ressorts de traction: Z-383X | Acier à ressorts Ø 8 x 50 x 389 mm / 270°

Prix échelonnés (Groupe de prix: BG)

QuantitéPrix unitaire [EUR]
1 56,6900 EUR
2 45,1600 EUR
3 43,4800 EUR
7 39,3200 EUR
17 36,2500 EUR
37 33,7800 EUR
75 33,0100 EUR
125 32,9218 EUR
175 32,3473 EUR
250 32,2411 EUR
350 32,0835 EUR
Image CAO Ressorts de traction Z-383X

Données techniques

Symboles formuleValeurUnitéLa description
Matériau EN 10270-1 - nature du matériau
Forme d´anneau 1/1 deutsche - forme d´anneau
F1 N charge 1
L1 mm prestressed spring length, inner loop to inner loop
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau)
s2 mm flexion sous charge 2
Position de l'anneau 270 ° position de l'anneau
d 8 mm diamètre du fil
D mm diamètre moyen d'enroulement
De 50 mm diamètre extérieur d'enroulement
Dh 63 mm diamètre minimum de douille
L0 389 mm longueur du ressort non chargé (du bord intérieure de l'anneau)
Lk 334 mm longueur du ressort non chargé sans anneaux
Ln mm longueur d'essai maximale autorisée du ressort
sn 160,33 mm flexion maximale autorisée du ressort
Fn 2515 N charge maximale du ressort autorisée
n nombre De spires utiles
nt nombre total de spires
Lh 27,5 mm écart entre bord intérieur de I'anneau et le ressort
R 13,821 N/mm raideur du ressort
F0 300 N charge de précontrainte intérieure
Fntol 167,91 N tolérance (+/-) pour charge maximale autorisée
L0tol 3 mm tolérance (+/-) pour longueur libre
Detol 0,6 mm tolérance (+/-) pour diamétre d'enroulement
Oesttol 34 degré (+/-) tolérance du position de l'anneau
Masse 2228,8277 g masse d'un ressort
Groupe de prix BG - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202085

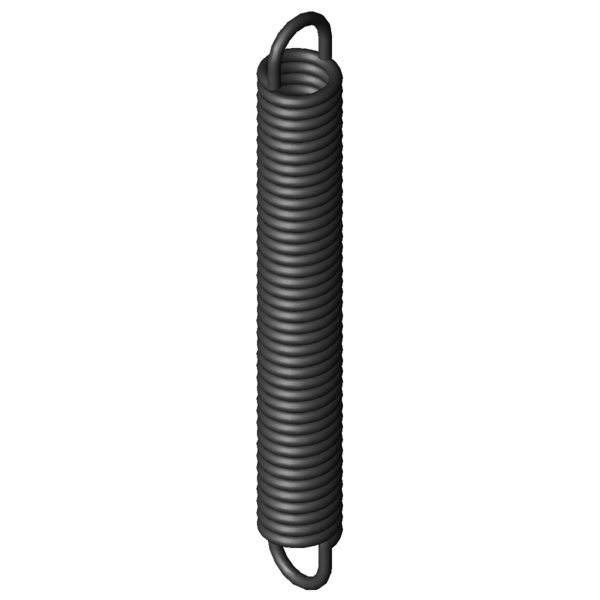

Image du produit - Ressorts de traction Z-383X

Image du produit - Ressorts de traction Z-383X

QR-Code - Ressorts de traction Z-383X

QR-Code - Ressorts de traction - Z-383X | https://www.ferroflex.fr/fr/produits/ressorts_de_traction/z-383x.html
