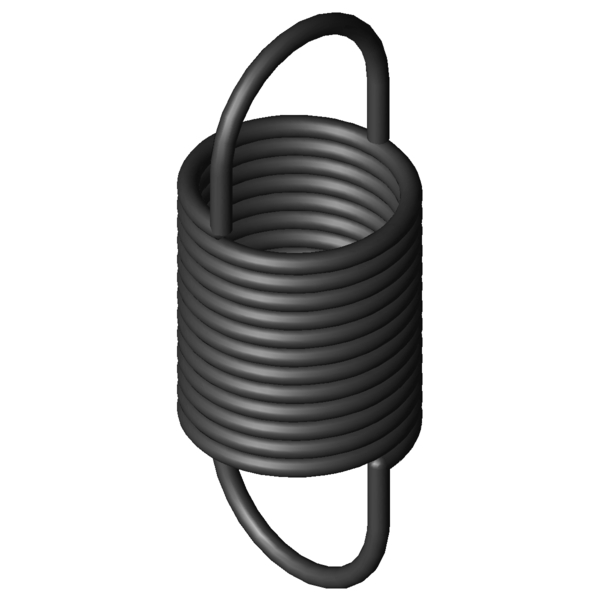

Maison » Produits » Ressorts de traction » z-260hx Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort d'extension Z-260HX Acier à ressorts Ø 5,5 x 60 x 154 mm / 270° Prix échelonnés - Ressort d'extension Z-260HX Quantité Prix unitaire [EUR] 1 14,4000 EUR 2 11,4700 EUR 3 7,0900 EUR 7 5,2300 EUR 17 5,2300 EUR 37 5,2300 EUR 75 5,2300 EUR 125 5,2300 EUR 175 5,2300 EUR 250 5,2300 EUR 350 5,2300 EUR Ressort d'extension Acheter Image du produit Ressort d'extension Z-260HX Quantité:Quantité: Ajouter au panier Données techniques - Ressort d'extension Z-260HX Symboles formule Valeur Unité La description Matériau EN 10270-1 - nature du matériau Forme d´anneau 1/1 deutsche - forme d´anneau F1 N charge 1 L1 mm prestressed spring length, inner loop to inner loop s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau) s2 mm flexion sous charge 2 Position de l'anneau 270 ° position de l'anneau d 5,5 mm diamètre du fil D mm diamètre moyen d'enroulement De 60 mm diamètre extérieur d'enroulement Dh 69,3 mm diamètre minimum de douille L0 154 mm longueur du ressort non chargé (du bord intérieure de l'anneau) Lk 75,63 mm longueur du ressort non chargé sans anneaux Ln mm longueur d'essai maximale autorisée du ressort sn 163,1 mm flexion maximale autorisée du ressort Fn 774,5 N charge maximale du ressort autorisée n nombre De spires utiles nt nombre total de spires Lh 39,2 mm écart entre bord intérieur de I'anneau et le ressort R 4,51 N/mm raideur du ressort F0 38 N charge de précontrainte intérieure Fntol 38,9 N tolérance (+/-) pour charge maximale autorisée L0tol 2,4 mm tolérance (+/-) pour longueur libre Detol 1 mm tolérance (+/-) pour diamétre d'enroulement Oesttol 22 degré (+/-) tolérance du position de l'anneau Masse 466,4181 g masse d'un ressort Groupe de prix ###AK - groupe de prix Dessin technique Ressort d'extension Fiche de données Ressort d'extension Z-260HX Acier à ressorts Ø 5,5 x 60 x 154 mm / 270° Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort d'extension Z-260HX Acier à ressorts Ø 5,5 x 60 x 154 mm / 270° Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort d'extension Z-260HX Acier à ressorts Ø 5,5 x 60 x 154 mm / 270° Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort d'extension Z-260HX Acier à ressorts Ø 5,5 x 60 x 154 mm / 270° calcul du chemin de force Ressort d'extension Z-260HX Formulaire de demande Ressort d'extension Z-260HX Acier à ressorts Ø 5,5 x 60 x 154 mm / 270° Formulaire de demande Ressort d'extension Z-260HX Numéro de tarif douanier: 73202085; Ressort d'extension Z-260HX Pays d'origine: DE, German; Ressort d'extension Z-260HX Image du produit - Ressorts de traction Z-260HX QR-Code: Ressort d'extension Z-260HX
