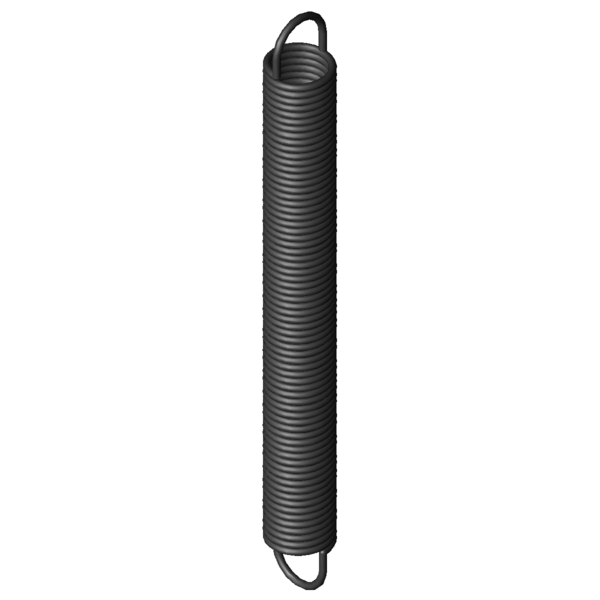

Maison » Produits » Ressorts de traction » z-223x Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort d'extension Z-223X Acier à ressorts Ø 4,5 x 40 x 368 mm / 270° Prix échelonnés - Ressort d'extension Z-223X Quantité Prix unitaire [EUR] 1 17,9400 EUR 2 14,2900 EUR 3 10,3300 EUR 7 8,7500 EUR 17 8,7500 EUR 37 8,7500 EUR 75 8,7500 EUR 125 8,7500 EUR 175 8,7500 EUR 250 8,7500 EUR 350 8,7500 EUR Ressort d'extension Acheter Image du produit Ressort d'extension Z-223X Quantité:Quantité: Ajouter au panier Données techniques - Ressort d'extension Z-223X Symboles formule Valeur Unité La description Matériau EN 10270-1 - nature du matériau Forme d´anneau 1/1 deutsche - forme d´anneau F1 N charge 1 L1 mm prestressed spring length, inner loop to inner loop s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau) s2 mm flexion sous charge 2 Position de l'anneau 270 ° position de l'anneau d 4,5 mm diamètre du fil D mm diamètre moyen d'enroulement De 40 mm diamètre extérieur d'enroulement Dh 48,8 mm diamètre minimum de douille L0 368 mm longueur du ressort non chargé (du bord intérieure de l'anneau) Lk 318,38 mm longueur du ressort non chargé sans anneaux Ln mm longueur d'essai maximale autorisée du ressort sn 449,5 mm flexion maximale autorisée du ressort Fn 658,2 N charge maximale du ressort autorisée n nombre De spires utiles nt nombre total de spires Lh 24,81 mm écart entre bord intérieur de I'anneau et le ressort R 1,339 N/mm raideur du ressort F0 56,5 N charge de précontrainte intérieure Fntol 31 N tolérance (+/-) pour charge maximale autorisée L0tol 3 mm tolérance (+/-) pour longueur libre Detol 0,5 mm tolérance (+/-) pour diamétre d'enroulement Oesttol 48 degré (+/-) tolérance du position de l'anneau Masse 1002,8235 g masse d'un ressort Groupe de prix ###AW - groupe de prix Dessin technique Ressort d'extension Fiche de données Ressort d'extension Z-223X Acier à ressorts Ø 4,5 x 40 x 368 mm / 270° Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort d'extension Z-223X Acier à ressorts Ø 4,5 x 40 x 368 mm / 270° Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort d'extension Z-223X Acier à ressorts Ø 4,5 x 40 x 368 mm / 270° Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort d'extension Z-223X Acier à ressorts Ø 4,5 x 40 x 368 mm / 270° calcul du chemin de force Ressort d'extension Z-223X Formulaire de demande Ressort d'extension Z-223X Acier à ressorts Ø 4,5 x 40 x 368 mm / 270° Formulaire de demande Ressort d'extension Z-223X Numéro de tarif douanier: 73202085; Ressort d'extension Z-223X Pays d'origine: DE, German; Ressort d'extension Z-223X Image du produit - Ressorts de traction Z-223X QR-Code: Ressort d'extension Z-223X
