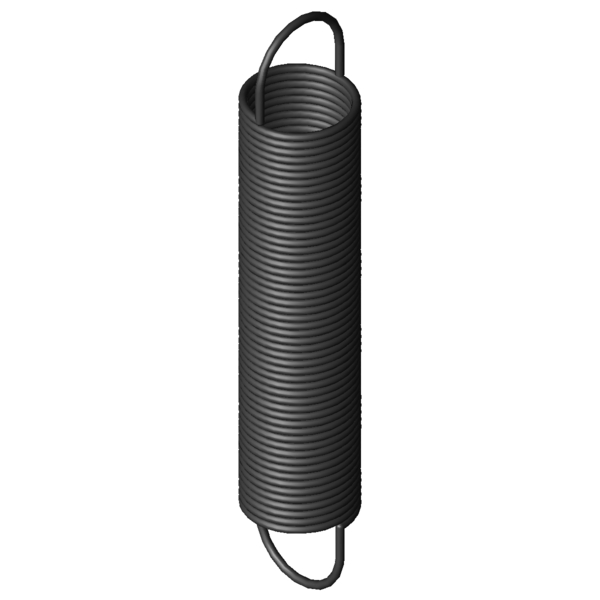

Maison » Produits » Ressorts de traction » z-209hx Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort d'extension Z-209HX Acier à ressorts Ø 4,5 x 60 x 329 mm / 270° Prix échelonnés - Ressort d'extension Z-209HX Quantité Prix unitaire [EUR] 1 16,3800 EUR 2 13,0500 EUR 3 9,0700 EUR 7 7,2200 EUR 17 7,2200 EUR 37 7,2200 EUR 75 7,2200 EUR 125 7,2200 EUR 175 7,2200 EUR 250 7,2200 EUR 350 7,2200 EUR Ressort d'extension Acheter Image du produit Ressort d'extension Z-209HX Quantité:Quantité: Ajouter au panier Données techniques - Ressort d'extension Z-209HX Symboles formule Valeur Unité La description Matériau EN 10270-1 - nature du matériau Forme d´anneau 1/1 deutsche - forme d´anneau F1 N charge 1 L1 mm prestressed spring length, inner loop to inner loop s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau) s2 mm flexion sous charge 2 Position de l'anneau 270 ° position de l'anneau d 4,5 mm diamètre du fil D mm diamètre moyen d'enroulement De 60 mm diamètre extérieur d'enroulement Dh 68 mm diamètre minimum de douille L0 329 mm longueur du ressort non chargé (du bord intérieure de l'anneau) Lk 246,38 mm longueur du ressort non chargé sans anneaux Ln mm longueur d'essai maximale autorisée du ressort sn 917,2 mm flexion maximale autorisée du ressort Fn 438 N charge maximale du ressort autorisée n nombre De spires utiles nt nombre total de spires Lh 41,3 mm écart entre bord intérieur de I'anneau et le ressort R 0,45 N/mm raideur du ressort F0 21 N charge de précontrainte intérieure Fntol 22 N tolérance (+/-) pour charge maximale autorisée L0tol 4 mm tolérance (+/-) pour longueur libre Detol 1 mm tolérance (+/-) pour diamétre d'enroulement Oesttol 54 degré (+/-) tolérance du position de l'anneau Masse 1216,9648 g masse d'un ressort Groupe de prix ###AR - groupe de prix Dessin technique Ressort d'extension Fiche de données Ressort d'extension Z-209HX Acier à ressorts Ø 4,5 x 60 x 329 mm / 270° Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort d'extension Z-209HX Acier à ressorts Ø 4,5 x 60 x 329 mm / 270° Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort d'extension Z-209HX Acier à ressorts Ø 4,5 x 60 x 329 mm / 270° Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort d'extension Z-209HX Acier à ressorts Ø 4,5 x 60 x 329 mm / 270° calcul du chemin de force Ressort d'extension Z-209HX Formulaire de demande Ressort d'extension Z-209HX Acier à ressorts Ø 4,5 x 60 x 329 mm / 270° Formulaire de demande Ressort d'extension Z-209HX Numéro de tarif douanier: 73202085; Ressort d'extension Z-209HX Pays d'origine: DE, German; Ressort d'extension Z-209HX Image du produit - Ressorts de traction Z-209HX QR-Code: Ressort d'extension Z-209HX
