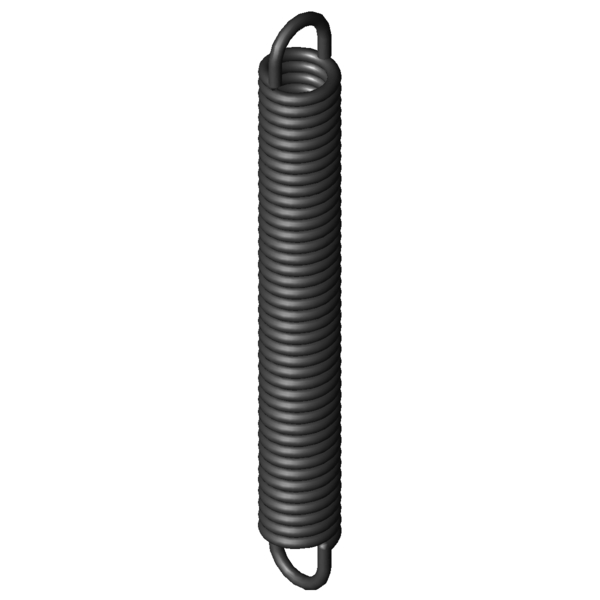

Maison » Produits » Ressorts de traction » z-204x Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort d'extension Z-204X Acier à ressorts Ø 4 x 24 x 193 mm / 270° Prix échelonnés - Ressort d'extension Z-204X Quantité Prix unitaire [EUR] 1 12,9200 EUR 2 10,2900 EUR 3 5,8600 EUR 7 3,7100 EUR 17 3,7100 EUR 37 3,7100 EUR 75 3,7100 EUR 125 3,7100 EUR 175 3,7100 EUR 250 3,7100 EUR 350 3,7100 EUR Ressort d'extension Acheter Image du produit Ressort d'extension Z-204X Quantité:Quantité: Ajouter au panier Données techniques - Ressort d'extension Z-204X Symboles formule Valeur Unité La description Matériau EN 10270-1 - nature du matériau Forme d´anneau 1/1 deutsche - forme d´anneau F1 N charge 1 L1 mm prestressed spring length, inner loop to inner loop s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau) s2 mm flexion sous charge 2 Position de l'anneau 270 ° position de l'anneau d 4 mm diamètre du fil D mm diamètre moyen d'enroulement De 24 mm diamètre extérieur d'enroulement Dh 30,4 mm diamètre minimum de douille L0 193 mm longueur du ressort non chargé (du bord intérieure de l'anneau) Lk 167 mm longueur du ressort non chargé sans anneaux Ln mm longueur d'essai maximale autorisée du ressort sn 87,11 mm flexion maximale autorisée du ressort Fn 765,7 N charge maximale du ressort autorisée n nombre De spires utiles nt nombre total de spires Lh 13 mm écart entre bord intérieur de I'anneau et le ressort R 8 N/mm raideur du ressort F0 68,8 N charge de précontrainte intérieure Fntol 55,8 N tolérance (+/-) pour charge maximale autorisée L0tol 2,5 mm tolérance (+/-) pour longueur libre Detol 0,35 mm tolérance (+/-) pour diamétre d'enroulement Oesttol 34 degré (+/-) tolérance du position de l'anneau Masse 265,3366 g masse d'un ressort Groupe de prix ###AD - groupe de prix Dessin technique Ressort d'extension Fiche de données Ressort d'extension Z-204X Acier à ressorts Ø 4 x 24 x 193 mm / 270° Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort d'extension Z-204X Acier à ressorts Ø 4 x 24 x 193 mm / 270° Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort d'extension Z-204X Acier à ressorts Ø 4 x 24 x 193 mm / 270° Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort d'extension Z-204X Acier à ressorts Ø 4 x 24 x 193 mm / 270° calcul du chemin de force Ressort d'extension Z-204X Formulaire de demande Ressort d'extension Z-204X Acier à ressorts Ø 4 x 24 x 193 mm / 270° Formulaire de demande Ressort d'extension Z-204X Numéro de tarif douanier: 73202085; Ressort d'extension Z-204X Pays d'origine: DE, German; Ressort d'extension Z-204X Image du produit - Ressorts de traction Z-204X QR-Code: Ressort d'extension Z-204X
